— экипаж — водитель (механик-водитель) и один-два стрелка;

— вооружение — 57-мм пушка или два пулемета, наличие лючков для стрельбы из личного оружия;

— защита от бронебойных винтовочных пуль на малых дальностях (толщина брони — не менее 14 мм);

— подвеска — упругая;

— скорость движения по ровной местности с грунтом средней твердости — 12–15 км/ч., удельное давление на грунт-около 0,5 кг/см², ширина преодолеваемого рва — до 2 м, поворотливость на любом грунте, способность брать подъемы крутизной до 45°;

— масса не более 8 т, возможность перевозки в неразобранном виде на стандартных железнодорожных платформах и готовность к действию сразу же после выгрузки;

— надежный и, по возможности, малошумный двигатель;

— небольшой силуэт при возможно большем клиренсе;

— время действия без пополнения запаса горючего и боекомплекта до 6 ч.

Для повышения проходимости и возможности проделывать проходы в проволочных заграждениях предлагалось не перекрывать гусеницу бронировкой и увеличить высоту зацепа подъемом гусеничного обвода в передней части. Кроме того, предполагалась способность буксировать легкое орудие или бомбомет на колесном лафете и в то же время возможность отбуксировать сам танк тягачом или другим танком. Посадка и высадка экипажа должна была быть простой и быстрой, объем обитаемого отделения достаточен для боевой работы. Обращалось внимание на пожарную безопасность, устройство смотровых щелей и лючков, защиту экипажа от осколков и свинцовых брызг, возможность герметизации танка на случай применения противником огнеметов (заметим это, поскольку сами немцы планировали использование ранцевых и траншейных огнеметов в борьбе с танками).

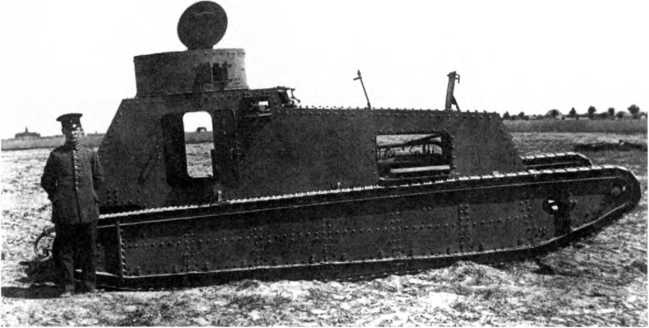

Опытный легкий танк LK-I, вид справа. Открыты двери рубки, люк башни и люки моторно-трансмиссионного отделения.

Стоит обратить внимание на требование доступности механизмов для обслуживания и ремонта и возможности быстрой замены двигателя, наличие системы очистки гусениц от грязи. Гусеничное шасси танка LK-I разработки Фольмера собираюсь на особой раме. Ходовая часть каждого борта заключалась между двумя продольными параллельными стенками, связанными поперечными перемычками. Между ними в раме располагались ходовые тележки. На борт приходилось шесть тележек с четырьмя сдвоенными опорными катками каждая. Тележка подвешивалась к раме на качающемся рычаге и двух цилиндрических винтовых пружинах. Еще одна тележка жестко крепилась впереди — ее катки служили упорными для восходящей ветви гусеницы. Жестко закреплена была также ось заднего ведущего колеса. Направляющее колесо было приподнято над опорной поверхностью, а его ось снабжена винтовым механизмом регулировки натяжения гусеницы. Верхнюю ветвь гусеницы поддерживали пять роликов, оси которых жестко крепились на кронштейнах рамы. Первоначально планировалось крепить между передними выступами гусеничного хода «нос» в виде горизонтальных стальных дуг, защищающий направляющие колеса и способствующий разрушению заграждений. Но на танке, выведенном на испытания, таких дуг не было. Продольный профиль гусеницы был рассчитан так, чтобы при движении по твердой дороге длина опорной поверхности оставляла 2,8 м, на мягком грунте несколько увеличивалась, а при переходе через окопы достигала 5 м. Приподнятая передняя часть гусеницы выступала впереди корпуса. Таким образом предполагали совместить поворотливость на твердом грунте с высокой проходимостью. Конструкция гусеницы повторяла A7V, но в уменьшенном варианте — к штампованному башмаку с двумя грунтозацепами приклепывался «рельс» в виде двух профильных уголков, по которым и катились опорные катки, снабженные ребордами. Ширина башмака трака составляла 250 мм, рельса — 80 мм, проем рельса — 27 мм, высота — 115 мм, толщина башмака — 6 мм. Количество траков в цепи возросло до 74. Сопротивление цепи на разрыв — 30 т. Материал звеньев и болтов — тот же, что и на A7V. От поперечного смещения нижнюю ветвь гусеницы удерживали центральные реборды катков и боковины ходовых тележек, верхнюю — стенки рамы. Внутри такого готового гусеничного хода крепилась рама автомобиля (например, грузовика «Даймлер») с основными агрегатами, причем — не жестко, а на сохранявшихся рессорах автомобиля. Задняя ось автомобиля, использовавшаяся для привода ведущих колес, вставлялась в отверстия боковых рам гусеничного хода. Таким образом, упругая подвеска оказывалась как бы двухступенчатой — винтовые пружины ходовых тележек и полуэллиптические пружины внутренней рамы. Двигатель и трансмиссия базового автомобиля в целом сохранялись. Впереди двигателя располагался радиатор, соответственно жалюзи для поступления воздуха в моторное отделение выполнялись в его лобовом листе.

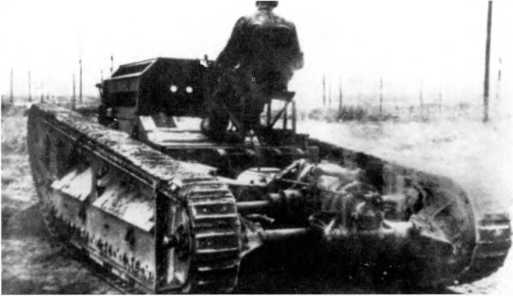

Испытание шасси танка LK-II. Октябрь 1918 г.

Вся конструкция как бы представляла собой бронеавтомобиль. «вставленный» в гусеничный ход. Такая схема позволяла получить вполне прочную конструкцию с упругой подвеской и достаточно большим клиренсом. В результате получился танк с передним расположением двигателя, задним — трансмиссии и боевого отделения. При первом же взгляде бросается в глаза сходство с британским средним танком Мk А «Уиппет», появившимся на поле боя только в апреле 1918 г. Любопытно и то, что LK-I имел башню кругового вращения, как и «легкий танк преследования» Тритона — прототип «Уиппета». Танк Триттона был официально испытан в Англии в марте 1917 г. Возможно, германская разведка имела некоторые данные об этих испытаниях. Однако сходство схемы компоновки можно объяснить и выбором в качестве базовой автомобильной схемы, пулеметные же башни были хорошо отработаны на бронеавтомобилях всеми воюющими сторонами. Тем более, что по своему устройству LK значительно отличается от «Уиппет»: отделение управления в германском танке находилось впереди боевого, причем сиденье водителя располагалось по оси машины. Броневой корпус собирался на каркасе из прямых листов катаной стальной брони клепкой. Цилиндрическая клепаная башня имела амбразуру для установки пулемета MG.08, прикрытую с боков двумя наружными щитками, подобно башням ряда бронеавтомобилей тех лет. Пулеметная установка имела винтовой подъемный механизм. В крыше башни выполнялся круглый люк с откидной крышкой, в корме — небольшой двустворчатый лючок. Посадка и высадка экипажа осуществлялась через две низкие двери на петлях, расположенные в бортах боевого отделения напротив друг друга. Окно водителя прикрывалось горизонтальной двустворчатой крышкой, в нижней створке были прорезаны пять смотровых щелей. Для обслуживания двигателя предусматривались люки с откидными крышками в бортах и крыше моторного отделения. Вентиляционные решетки снабжались жалюзями. Ходовые испытания первого опытного LK-I состоялись в марте 1918 года. Хотя прошли они весьма успешно, решено было доработать конструкцию — усилить бронезащиту, улучшить работу ходовой части и приспособить танк для массового производства.
