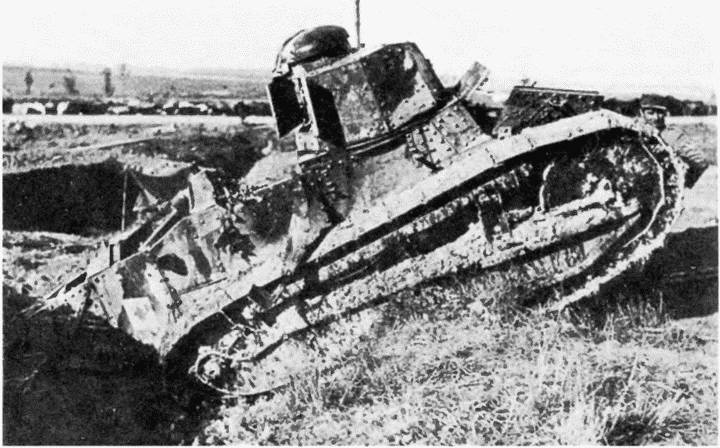

^{«Рено» FT, уничтоженный огнем немецкой артиллерии в боях под Суассоном. Западный фронт, июль 1918 года.}

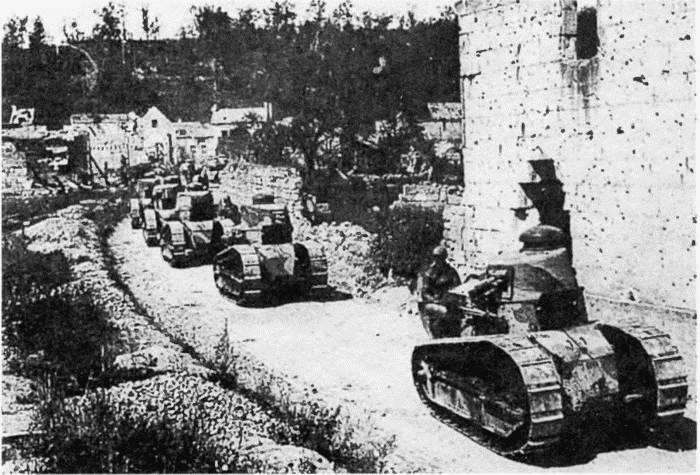

^{Колонна «Рено» FT одного из танковых полков французской армии на марше. Западный фронт, лето 1918 года.}

Третий и последний вариант башни имел коническую форму, которую Рено предполагал изначально. Теоретически она обладала лучшей бронестойкостью, но качество катаной плоской брони было тогда выше, чем литой или кованой, поэтому восьмигранная башня демонстрировала лучшую стойкость против бронебойных пуль, чем коническая. Эти башни изготавливались фирмой «Южин» (Acieries Paul Girod, Ugine) и ставились в основном на танки фирмы «Рено», но поставлялись и другим производителям. Машины с литыми коническими башнями появились в 1918 году, из-за чего их иногда именуют FT-18, хотя в остальном это были все те же FT-17 (далее, во избежании путаницы, будет использоваться обозначение «Рено» FT). Толшина броневых листов клепаной башни составляла 16 мм, литой -до 22 мм. В целом броня обеспечивала экипажу неплохую по тем временам защиту.

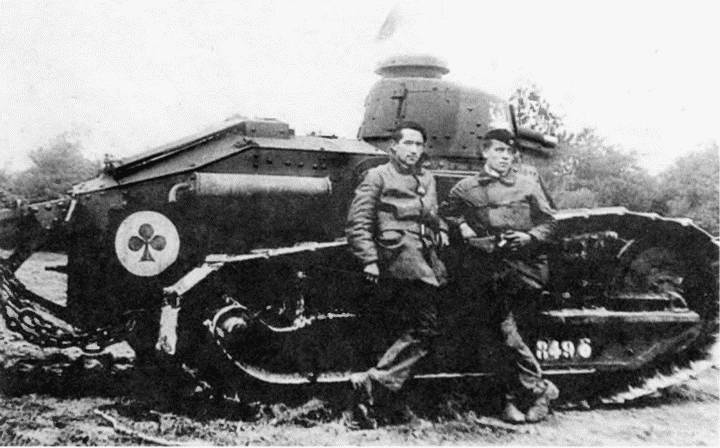

^{Экипаж «Рено» FT у своей боевой машины. Западный фронт, осень 1918 года. Танк имеет зеленую окраску и принадлежит 4-му взводу 1-й роты 3-го батальона одного из танковых полков французской армии. На башне машины различима эмблема штурмовой артиллерии белого цвета.}

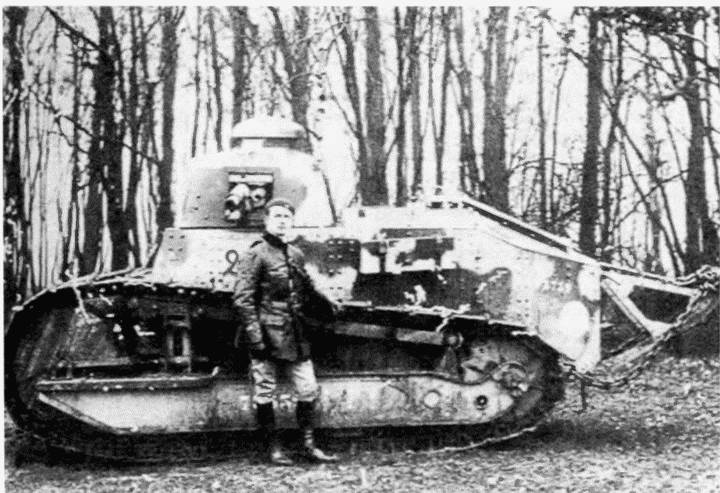

^{Танкист у своей боевой машины. Западный фронт, осень 1918 года. На борту танка установлен ящик для инструмента, на хвосте закреплена цепь.}

37-мм танковая пушка SA18 «Гочкис» («Пюто»), как и пехотная М1е 1916 TR, была выполнена на основе старой морской и имела длину ствола 21 калибр, нарезной части -15 калибров, полуавтоматический вертикальный клиновый затвор, пружинные противооткатные устройства, литой кожух люльки, пистолетную рукоятку управления, телескопический прицел. Для установки в башню пушка крепилась в полусферическом щите, который своими горизонтальными цапфами опирался в гнезда поворотного вертикального щита. Угол вертикальной наводки — от -20° до +35°. Стрельба велась унитарными выстрелами с чугунной (435 г) или стальной (560 г) осколочными гранатами, снаряженными мелинитом, и бронебойным снарядом (510 г). Начальные скорости снарядов — соответственно 402, 367 и 390 м/с. Дальность стрельбы — до 2400 м, однако видимость из танка позволяла стрелять не далее 800 м. Бронебойный снаряд мог пробивать 12-мм броню на дальности до 500 м. Для самообороны вблизи танка (75-100 м) служил картечный выстрел. Боевая скорострельность — до 10 выстр./мин. Трубка оптического прицела защищалась стальным кожухом. Стрелок с помощью наплечников усилием плеч и спины поворачивал башню, производя грубую наводку, затем с помощью плечевого упора пушки доворачивал ее на цель. Аналогично производилась наводка и в пулеметном варианте танка, угол вертикальной наводки пулемета составлял от -20° до + 35^е.

В отличие от англичан, выбравших в конце концов танковый пулемет на основе ручного «Гочкиса», французы ставили в пулеметные «Рено» FT-17 свой «длинный» 8-мм станковый «Гочкис» модели 1914 года (М1е 1914 Hotchkiss), использовавшийся в пехоте. Автоматика пулемета работала за счет отвода пороховых газов, темп стрельбы составлял 600 выстр./мин, питание от жестких лент (обойм), сцепленных по несколько штук, органами управления служили пистолетная рукоятка и рукоятка на затыльнике пулемета. Размеры оружия затрудняли действия стрелка в башне, а установка коробки с лентой составила большую проблему. Всего было изготовлено 2100 пулеметных танков.

Боекомплект выстрелов к пушке (200 осколочных, 25 бронебойных и 12 картечных) или патронов к пулемету (4800 — 50 лент по 96 патронов) размещался на днище и на стенках боевого отделения.

Четырехцилиндровый рядный карбюраторный двигатель Renault 18CV устанавливался по оси машины, имел диаметр цилиндров 95 мм. ход поршня 160 мм. карбюратор тина «Зенит», зажигание от магнето и регулятор числа оборотов; запускался заводной ручкой изнутри или снаружи (с кормы) машины. При 800 об. мин. двигатель развивал мощность 20 л.с., при 1000 оборотах — 27 Л.С., при 1500 — 39л.с. Топливный бак размешался впереди двигателя у перегородки. Подача бензина производилась насосом с мембраной или пульсатором, а на больших уклонах потреблялся бензин из дополнительного бачка. Жидкостное охлаждение выполнялось по термосифонной схеме, трубчатый радиатор обдувался вентилятором, обеспечивавшим также вентиляцию обитаемого объема. На прототипе имелись бортовые жалюзи в задней части корпуса охлаждения, но серийные танки их утратили. Воздух засасывался через продольную щель в крыше моторно-трансмиссионного отделения, прикрытую приподнятой бронекрышей. Выхлопная труба с глушителем выводилась с правого борта. Бронекрыша и верхние наклонные листы откидывались на петлях вперед, так что доступ к двигателю был достаточно удобен. Запас топлива обеспечивал время движения танка до 8 ч, а доливать воду в радиатор приходилось значительно чаше.

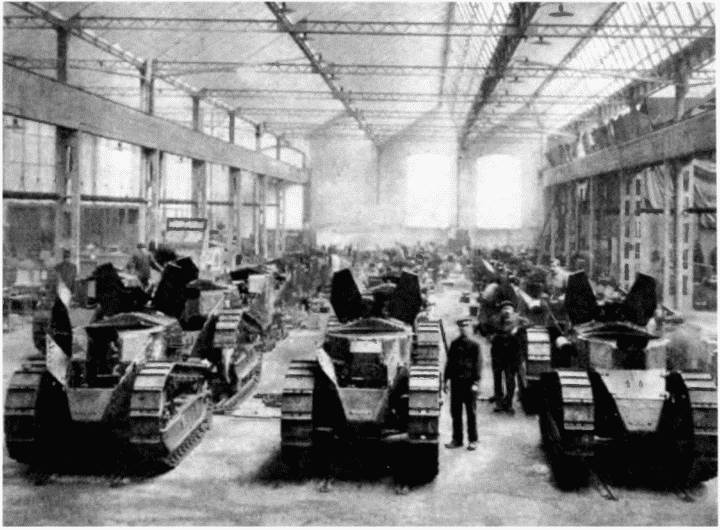

^{Сборка танков «Рено» на заводе одноименной фирмы. 1918 год (ЯМ).}

Вращающий момент двигателя через коническое сцепление передавался на механическую коробку передач с надвижными шестернями, дававшую четыре скорости вперед и одну назад: 1-я и задний ход — 1,52 км/ч. 2-я — 2,05 км/ч, 3-я — 3,36 км/ч, 4-я — 5,2 км/ч. Механизмами поворота служили конические бортовые фрикционы (что также оказалось довольно удачным выбором), управлявшиеся через коленчатый и качающийся рычаги. Управление осуществлялось отключением соответствующей гусеницы и ее торможением с помощью ленточного тормоза. Стальная лента тормоза покрывалась ферродо или кожей. «Рено» был наиболее «поворотливым» среди первых танков и мог разворачиваться на месте вокруг вертикальной оси. Водитель пользовался двумя рычагами поворота, рычагом управления коробки передач, педалями газа, сцепления и ножного тормоза, рукоятками акселератора и тормоза.

Если ходовая часть средних французских танков «Шнейдер» и «Сен-Шамон» (как и германского A7V, кстати) представляла собой модификацию движителя американского трактора «Холт», то у легкого «Рено» она была выполнена более оригинально. Ходовая часть с блокированной пружинной подвеской включала на один борт четыре тележки — одну с тремя, остальные с двумя опорными катками. Последние — малого диаметра, сдвоенные, с внутренними ребордами. Тележки попарно соединялись шарниром с балансиром, который сам шарнирно подвешивался к полуэллиптической листовой рессоре. Концы рессоры подвешивались к продольной двутавровой балке, крепившейся на борту корпуса. Из-за малого динамического хода катков и отсутствия амортизаторов такую подвеску иногда называют «полужесткой». Верхняя ветвь гусеницы лежала на шести сдвоенных поддерживающих роликах, собранных в длинной обойме, задний конец которой крепился на шарнире, а передний подрессоривался винтовой пружиной — так должно было автоматически поддерживаться натяжение гусеницы. Одинарное ведущее колесо заднего расположения захватывало гусеницу за шарнир траков. Одинарное направляющее колесо крепилось на передней части продольной балки в вилке с винтовым механизмом регулировки натяжения гусеничной цепи. На многих машинах для уменьшения шума и веса, а также удешевления производства, направляющее колесо изготавливалось из дерева со стальным каркасом и ободом — единственный случай в истории танкостроения. В литом траке гусеницы выделялась подушка (башмак) шириной 324 мм с грунтозацепом и два рельса (движение опорных катков по «рельсами» было типично для гусеничных шасси того времени). Траки соединялись пальцами, фиксировавшимися шайбами и втулками с чеками. Шарнир трака изнутри прикрывался отгибом подушки. Ширина колеи гусеничного хода — 1,4 м.
