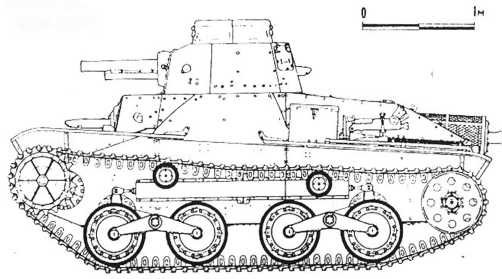

«ТИП 3» («КЕ-РИ»)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА «ТИП 3» («КЕ-РИ»)

БОЕВАЯ МАССА, т: 7,4.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина - 4,3, ширина - 2,07, высота — 2,28, клиренс — 0,4.

ВООРУЖЕНИЕ: 1 пушка «Тип 97» калибра 57 мм, 2 пулемета калибра 7,7 мм.

БРОНИРОВАНИЕ, мм: корпус:— 12, башня — 12.

ДВИГАТЕЛЬ: «Мицубиси» А6120 VD, 6-цилиндровый дизельный воздушного охлаждения; мощность 120 л.с. при 1800 об/мин.

МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.

ХОДОВАЯ ЧАСТЬ (на один борт): четыре сдвоенных опорных катка, два поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное); подвеска — типа Хара; гусеница мелкозвенчатая, с открытым шарниром и одним гребнем, шириной 250 мм, шаг трака 95 мм, число траков — 97.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 210.

Небольшой серией в 1944 году была выпущена модификация «Ке-ну» («легкий десятый») с 47-мм пушкой, аналогичной пушке среднего «Шинхото Чи-ха» (см. «Средние танки»).

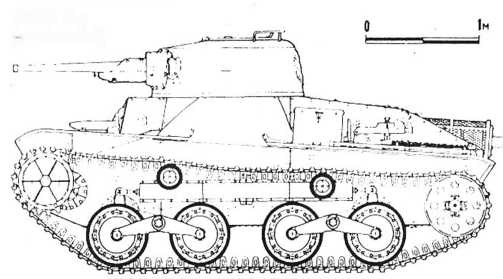

«ТИП 4» («КЕ-НУ»)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА «ТИП 4» («КЕ-НУ»)

БОЕВАЯ МАССА, т: 8,4.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина - 4,3, ширина - 2,07, высота — 2,28, клиренс — 0,4.

ВООРУЖЕНИЕ: 1 пушка калибра 47 мм, 2 пулемета «97» калибра 7,7 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса — 25, борт — 12, башня — 12.

ДВИГАТЕЛЬ: «Мицубиси», 6-цилиндровый, дизельный, воздушного охлаждения; мощность 120 л.с. при 1800 об/мин.

МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.

ХОДОВАЯ ЧАСТЬ (на один борт) : четыре сдвоенных опорных катка, два поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное); подвеска — типа Хара; гусеница мелкозвенчатая, с открытым шарниром и одним гребнем, шириной 250 мм, шаг трака 95 мм, число траков — 97.

СКОРОСТЬ МАКС., км/ч: 40.

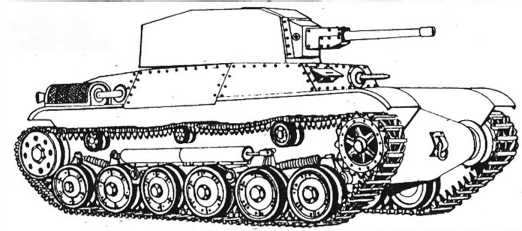

В 1944 году фирма «Хино Дзидоша» выпустила опытный танк «Ке-хо» («легкий пятый»), разработка которого велась с 1942 года (откуда и такое обозначение). Танк был скомпонован и вооружен по типу среднего «Чи-хе» (см. «Средние танки»). Дизель с наддувом заимствовали от легкого «Ке-то». «Ке-хо» прошел испытания, привлек внимание военных и даже успел получить обозначение «Тип 5», но поставить его в производство до капитуляции Японии не удалось.

«ТИП 5» («КЕ-ХО»)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЕГКОГО ТАНКА «ТИП 5» («КЕ-ХО»)

БОЕВАЯ МАССА, т: 10.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина - 4,38, ширина - 2,23, высота — 2,23, клиренс — 0,3.

ВООРУЖЕНИЕ: 1 пушка «Тип 1» калибра 47 мм, 2 пулемета «97».

БРОНИРОВАНИЕ, мм: лоб корпуса — 20, борт—16, корма — 12, башня V- 20 — 16.

ДВИГАТЕЛЬ: «Тип 100», 6-цилиндровый, дизельный, воздушного охлаждения; мощность 150 л.с. при 2000 об/мин.

ХОДОВАЯ ЧАСТЬ (на один борт): шесть опорных катков, три поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное); подвеска — четыре опо/рных катка по типу Хара, два крайних с индивидуальной пружинной.

СКОРОСТЬ МАКС., км/ч: 50.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 30—35; ширина рва, м — 2,1

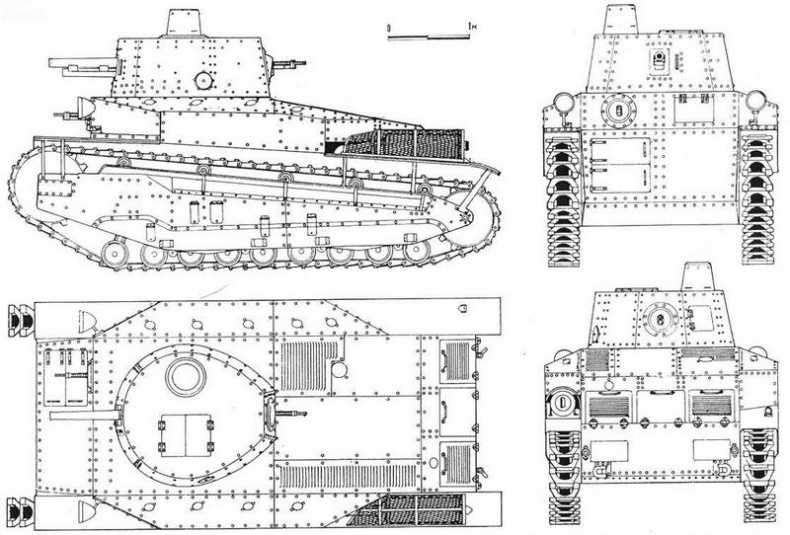

«2589»

В 1927 году параллельно с испытаниями английского среднего танка «Виккерс Мк С» и сборкой тяжелого №1, арсенал в Осаке («Осака Рикугун Дзохейшо») приступил к постройке танка №2 (позже назван «87») массой 9,8 т. После изготовления опытных образцов решено было усилить бронезащиту и вооружение. В 1929 году на основе «Виккерс Мк С» и «87» разработали средний танк «2589» («89 Ко» или «И- го» — «первая модель»), ставший родоначальником серийных танков японского производства.

Танк имел классическую компоновку. Корпус и башня выполнялись клепаными. Причем корпуса первых машин представляли собой прямую переделку «Виккерс Мк С». Бортовые ниши в средней части корпуса нависали над гусеницами. В башне устанавливалась 47-мм пушка, вскоре замененная на 57-мм орудие «2590» («90», длина ствола 18,5 калибра, начальная скорость снаряда — 350 м/с, масса — 2,57 кг), в задней части башни слева — 6,5-мм пулемет в шаровой опоре; такой же пу- - лемет крепился в шаровой опоре в лобовом листе корпуса справа. В бортах башни имелись лючки для стрельбы из личного оружия, на крыше — купол со смотровыми щелями. На крыше башни справа был смонтирован откидной купол командира («89 А»).

В кормовой части устанавливался карбюраторный двигатель «Даймлер», замененный позже двигателем «Мицубиси», созданным на основе авиационного. Выхлопная труба с глушителем выводилась с левого борта. Ходовая часть прикрывалась бронеэкранами. Из 9 опорных катков малого диаметра 8 были сблокированы на тележках с балансирной подвеской, а передний имел независимую подвеску. Поддерживающие ролики крепились на балке. Направляющее колесо имело зубчатые венцы подобно ведущему. Танк оснащался фарами с регулируемым изнутри корпуса наклоном. Средств связи не было.

Производство танка вели арсенал в Нагойя, заводы «Токио Гасу Донки», «Исикавадзима», «Мицубиси». Первую машину собрали в 1931 году.

Годом позже по опыту эксплуатации в Маньчжурии «89» был модернизирован: установлены более прочные мелкозвенчатые гусеницы, изменены ведущее колесо и форма бронировки ходовой части, лобовой лист корпуса выполнен в виде единого наклонного листа. Изменились также крепление орудия в башне и форма купола. Под пулеметной установкой находилась откидная на петлях дверь. Танк получил обозначение «89 Оцу» («второй»), известен также как «89В», а главным ее производителем стала фирма «Мицубиси». Однако узлы и агрегаты для танка выпускал также ряд других фирм в Японии («Кобз Сейкошо», «Нихон Сейкошо») и Маньчжурии, что сказывалось даже на внешнем виде танков после многочисленных ремонтов. С учетом холодных погодных условий Маньчжурии решено было переоснастить танк дизелем. В 1933 году на вагоностроительном заводе Кавасаки в Кобз началось производство дизелей для тракторов и танков; тогда же «Мицубиси» опробовала дизель на среднем «89». С 1936 года на «89 Оцу» стали серийно устанавливать 6-цилиндровые 120-сильные (при 1800 об/мин) дизели «Мицубиси» воздушного охлаждения. Запас хода увеличился до 200 км Для более жаркого климата предполагалась система жидкостного охлаждения.
