В нише башни установлена радиостанция. Выводы ее заваливающихся антенн расположены в кронштейнах по бортам. Для внутренней связи экипаж использует ТПУ.

Бортовая электросеть "Уорриор" напряжением 24 В выполнена по однопроводной схеме и защищена от воздействия электромагнитного импульса.

ЗИП, маскировочный комплект и имущество экипажа укладываются в корзины на башне и бортах корпуса и в два кормовых ящика по бортам от двери.

Комплект ППО "Чабб Файр Секьюрити" двукратного действия включает два баллона с огнетушащим составом "Хэлон 1301", установленные в передней части корпуса, форсунки по периметру МТО, датчики. Выключатели ППО расположены справа от механика-водителя, кроме того, на бортах корпуса под тканевыми клапанами находятся внешние выключатели. При однократном включении газ подается на очаг возгорания в течение 4 с. Внутри машины и снаружи, над кормовой дверью укреплены три ручных огнетушителя.

В спонсоне на левом борту корпуса смонтирована ФВУ, разработанная фирмой "Хоуден Эйрконтрол". Она включает в себя сменные кассеты фильтров, обеспечивает подачу через шланги очищенного воздуха к местам экипажа и десанта, создание внутри машины избыточного давления, может использоваться для поддержания температуры в обитаемом объеме, управляется с места механика-водителя. Люк на левом борту корпуса с откидывающейся вперед крышкой служит для доступа к ФВУ. Последняя, а также два электроподогревателя для пищи, расположенные в десантном отделении, и установленный перед левым сиденьем десанта "химический туалет" (танковое санитарное устройство) обеспечивают экипажу и десанту пребывание внутри машины в течение 48 часов.

БМП способна без подготовки преодолевать брод глубиной 1,3 м. От плавучести разработчики отказались ("Троуджен", по крайней мере, снабжался кожухом плавучести и волноотбойным щитком). С учетом того, что при разработке БМП приоритет отдавался защищенности, а сама машина не предназначалась для преодоления водных преград вплавь или быстрых перебросок по воздуху (в составе "сил быстрого реагирования"), ограничение массы "Уорриор" до 23,5 т кажется странным.

На основе БМП уже в начале 80-х годов велась разработка обширного семейства машин, включая БРМ, самоходные ПТРК и ЗРК, БРЭМ, инженерные машины, транспортное шасси, РСЗО. Часть этих машин была принята на вооружение, часть так и осталась опытной.

Командирская машина "Уорриор" имела три варианта — для взводов, рот и батальонов — различавшихся дополнительным радиооборудованием. Установка радиостанций и планшетов для карт готовилась GKN, но непосредственно производилась на армейских складах перед отправкой новых машин в части. Внешне командирские машины отличаются от линейных дополнительными антеннами и двустворчатой кормовой дверью.

В 1986 году GKN разработала два специальных варианта — БРЭМ FV513 MRV(R) (Mechanised Recovery Vehicle (Repair) и ремонтную FV512 MCRV. Обе предназначались прежде всего для обслуживания БМП "Уорриор". В экипаж MRV(R) входят командир, механик-водитель и три ремонтника. С левой стороны увеличенного корпуса установлен гидравлический кран грузоподъемностью 6,5 т с телескопической стрелой длиной до 4,52 м. Кран рассчитан на замену силового блока "Челленджера" или "Уорриор". В кормовой части смонтирован откидной сошник. Основная лебедка имеет длину троса 100 м и тяговое усилие 20 — 38 т, вспомогательная — 200 ми 1,25 т. БРЭМ оснащена командирской башенкой с пулеметом L94A1, электрогидравлическим насосом-нагнетателем для форсирования двигателя, компрессором, ФВУ, буксирной цепью, жесткой V-образной сцепкой. MCRV отличается от MRV(R) отсутствием лебедок и сошника, поскольку предназначена только для ремонта машин на поле боя.

В 1990 году начался серийный выпуск машины артиллерийских наблюдателей MAOV с экипажем 6 человек, разработанной по заданию командования Королевской артиллерии. Внешне MAOV отличается от БМП количеством антенн, но при этом оснащена лишь макетом пушки. В корме башни на специальной раме смонтирована РЛС разведки наземных целей "Торн" EMI MSTAR. В десантном отделении на отдельных сиденьях размещены три члена экипажа и расположена радиоаппаратура и РЛС разведки артиллерийских позиций BATES "Маркони Системз". MAOV оснащена инерциальной системой навигации и топопривязки. Одновременно с MAOV началось производство и поставка в полки полевой артиллерии подвижных артиллерийских командных пунктов — машин командиров батарей.

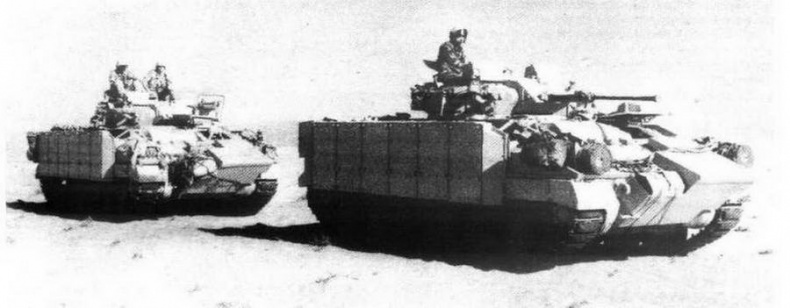

БМП "Уорриор Дезерт Шторм" в Аравийской пустыне. 1991 г.

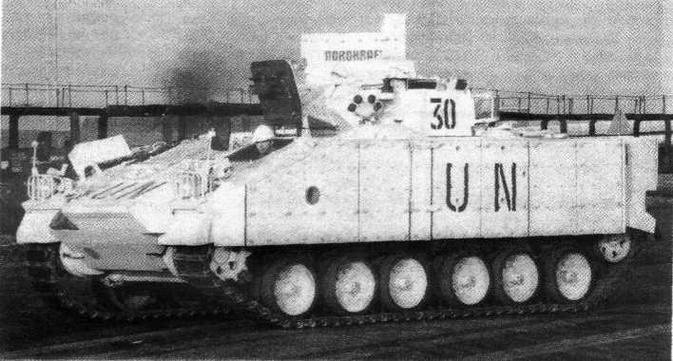

"Уорриор Дезерт Шторм" l-ro батальона Чеширского полка перед отправкой в Боснию. Осень 1992 г.

Следует подчеркнуть, что широкое оснащение машин семейства "Уорриор" средствами наблюдения и связи соответствует стремлению армий НАТО к постоянному совершенствованию системы "С³" (Communications, Command and Control).

В конце 1982 года GKN продемонстрировала самоходный ПТРК второго поколения "Хот" —башня MCV-80 заменялась низкопрофильной одноместной башней НСТ с вынесенной установкой четырех ПТУР "Хот" и прицела, в корпусе находилась укладка для 14 ПТУР. Установка допускала наведение по вертикали от -18° до +23°. Работы над этой машиной вскоре прекратили. Тоже произошло с установкой на шасси MCV-80 ЗРК "Рапира", "Роланд" и "Старстрик" с ЗСУ с 30-мм пушкой CBF "Сэйбр" французской фирмы "Томпсон" и рядом других машин.

Осталась опытной и машина АРС-90 — вариант "Уорриор" с укороченным корпусом, пятикатковым шасси и одноместной пулеметной башней.

В опытном варианте самоходного миномета на шасси MCV-80 ставилась закрытая башня с 81-мм или 120-мм минометом.

В середине 1984 года была представлена опытная машина-истребитель танков MCV-AT — на шасси "Уорриор" установили башню СМ-90 бельгийской фирмы "Коккериль" с 90-мм пушкой Mklll, 7,62- мм спаренным пулеметом, СУО LRS-5 с цифровым баллистическим вычислителем и двухплоскостной системой стабилизации "Кадиллак Гейдж Текстрон". В другой башне "Коккериль" С-25 устанавливалась 25-мм пушка КВВ "Эрликон" скорострельностью 170 или 800 выстр/мин, 7,62-мм пулемет и стабилизатор. GKN демонстрировала также шасси "Уорриор" с американской противотанковой системой LRAT на подъемной платформе.

В 1988 году в качестве легкого танка предлагалась так называемая "низкопрофильная Уорриор" с высотой по крыше корпуса 1,6 м. Эта машина рассчитывалась на установку башни со 105-мм пушкой. Она же рассматривалась как английский вариант шасси системы ADATS.

Санитарная машина не имела башни, а в ее увеличенном корпусе можно было разместить несколько сидячих и лежачих раненых. Машину снабжения отличали удлиненное шасси, корпус с кормовой аппарелью и площадкой для погрузки, кран.

Специальная "Уорриор Инджиниринг" несла комплект сменного оборудования — реактивный удлиненный заряд разминирования "ЭМИ Рэйнджер", навесной минный трал "Ройал Орднанс Бар", поворотную телескопическую штангу с креплением для бура или ковша. В командирской башенке устанавливался пулемет. Эта машина осталась опытной, но по заказу штаба сухопутных войск "Пирсон Индастриз" разработала два типа навесных устройств для использования штатных "Уорриор" в качестве инженерных—плужный минный трал SMP и бульдозерный отвал UDK-2.
