ТРАНСМИССИЯ: гидравлическая муфта сцепления Wandler, шестискоростная гидравлическая коробка передач Austro-Voith JDL(3+3), демультипликатор.

ХОДОВАЯ ЧАСТЬ: колесная формула 8x8, передние и задние колеса управляемые, подвеска на полу- и четвертьэллиптических листовых рессорах, гидравлические тормоза, размер шин 8.24-20.

СКОРОСТЬ МАКС., км/ч: 70.

ЗАПАС ХОДА, км: 450.

Leichter Schützenpanzerwagen Sd.Kfz.250

Легкий полугусеничный бронетранспортер, предназначавшийся для транспортировки половины пехотного отделения, главным образом в разведывательных подразделениях. Создан на базе полугусеничного артиллерийского тягача Sd.Kfz. 10 фирмами Büssing-NAG (бронекорпус) и Demag (шасси). Серийное производство осуществлялось на заводах Bussing-NAG, Weserhütte, Wumag, Wegmann, Ritscher и Deutsche Werke с июня 1941 по 1945 год в двух вариантах, так называемом старом (alt) и новом (neu). Изготовлено 7326 единиц.

Серийные модификации:

Sd.Kfz.250/1 — базовая модификация. Корпус сварен из прямых катаных броневых листов, расположенных под большими углами наклона. У варианта neu корпус имел упрощенную конструкцию (9 частей вместо 19) и по внешнему виду был близок к корпусу бронетранспортера Sd.Kfz.251. Вооружение: два пулемета MG 34, один за щитом в передней части кузова, другой — в корме, на вертлюжной установке, допускавшей стрельбу по воздушным целям.

Sd.Kfz.250/2 — leichter Fernsprechpanzerwagen — бронированный кабелеукладчик. Предназначался для прокладки полевых линий связи. Катушка с телефонным кабелем располагалась внутри кузова. Боевая масса 5,44 т, экипаж 4 человека, вооружение 1 пулемет MG 34.

Sd.Kfz.250/3 — leichter Funkpanzerwagen — машина связи. В зависимости от назначения (существовало четыре варианта) оснащалась радиостанциями FuG 7, FuG 8 или FuG 12 со штыревыми или рамочными антеннами.

Sd.Kfz.250/4 — leichter Beobachtungspanzerwagen — машина наблюдения и управления огнем в частях самоходной артиллерии. Радиостанции FuG 15 и FuG 16. Экипаж 4 — 5 человек, вооружение 1 пулемет MG 34.

Sd.Kfz.250/5-- аналог предыдущей модели. Одна радиостанция FuG 12. Боевая масса 5,36 т, экипаж 4 человека, вооружение 1 пулемет MG 34. В 1944 году название изменено на leichter Aufklärungspanzerwagen —легкая разведывательна я бронемашина.

Sd.Kfz.250/6 — leichter Munitionspanzerwagen — машина для перевозки боеприпасов к штурмовым орудиям. Вмещала 70 выстрелов к 75-мм пушке StuK 37 (Ausf.Aj или 60 выстрелов к 75-мм пушке StuK 40 (Ausf.B). Боевая масса 5,96 т (А) или 6,1 т (В), экипаж 2 человека, радиостанция FuG 16, вооружение 1 пулемет MG 34.

Sd. Kfz. 250/7 — leichter Schützenpanzerwagen schwerer Granatwerfer— самоходный миномет. 80-мм миномет sGrWr (возимый боекомплект 12 выстрелов) устанавливался в середине кузова. Дополнительное вооружение: пулемет MG 34. Боевая масса 5,61 т, экипаж 5 человек. Под тем же индексом существовал бронетранспортер для перевозки боеприпасов к 80-мм миномету, вмещавший 66 выстрелов,

Sd. Kfz.250/8 — leichter Schützenpanzerwagen 7,5 cm —легкий бронетранспортер, вооруженный короткоствольной пушкой KwK 37 или К 51 калибра 75 мм. Боекомплект 20 выстрелов. Боевая масса 6,3 т.

Sd.Kfz.250/9 — leichter Schützenpanzerwagen 2 cm —разведывательная бронемашина. Установлена башня от бронеавтомобиля Sd.Kfz.222 (позднее заменена на башню Hangelafette 38) с 20-мм автоматической пушкой KwK 38 и пулеметом MG 34. Боекомплект 100 выстрелов и 500 патронов. Углы вертикального наведения от-10° до ±85°. Телескопический прицел TZF За. Радиостанция FuG 12. Боевая масса 6,09 т, экипаж 3 человека, габариты 4560x1945x2174 мм.

Sd.Kfz.250/10 — leichter Schützenpanzerwagen 3,7 cm Pak — бронетранспортер, вооруженный 37-мм пушкой Pak 35/36, установленной за штатным щитом (на части машин — без него) в передней части кузова, и пулеметом MG 34. Боекомплект 216 выстрелов и 2110 патронов. Угол горизонтального наведения пушки ±30°, прицел ZF 2, Боевая масса 5,68 т, экипаж 4 человека. Высота машины 1976 мм.

Sd.Kfz.250/11 — leichter Schützenpanzerwagen (schwere Panzerbüchse 41) — бронетранспортер, вооруженный тяжелым противотанковым ружьем sPzB 41 калибра 20 — 28 мм с коническим стволом и пулеметом MG 34 (боекомплект 168 выстрелов и 1100 патронов).

Sd.Kfz.250/12 — leichter Messtruppanzerwagen — машина артиллерийской инструментальной разведки. Радиостанция FuG 8, позднее FuG 12, пулемет MG 34.

Sd.Kfz.252 — leichter Munitionspanzerwagen — бронетранспортер для перевозки боеприпасов для штурмовых орудий. Полностью закрытый бронекорпус с сильно скошенным кормовым листом. Боевая масса 5,73 т, экипаж 2 человека, габариты 4560x1945x1660 мм. Изготовлено 413 единиц.

Sd.Kfz.253 — leichter gepanzerter Beobachtungskraftwagen —- машина командиров взводов и батарей штурмовых орудий. Полностью закрытый корпус. Радиостанции F.Sp.H и FuG 7. Боевая масса 5,73 т, экипаж 3 человека, габариты 4700x1950x1800 мм. Изготовлено 285 единиц.

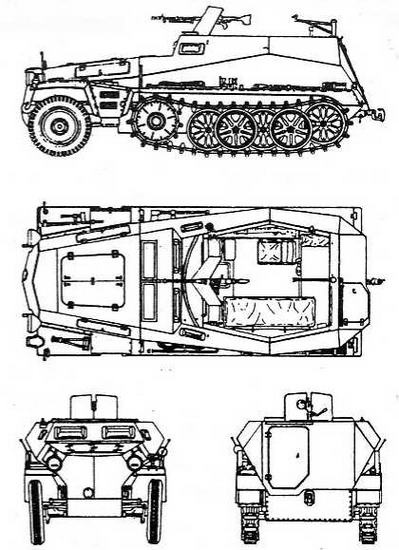

Sd.Kfz.250/1(alt)

Sd.Kfz.250/1(neu)

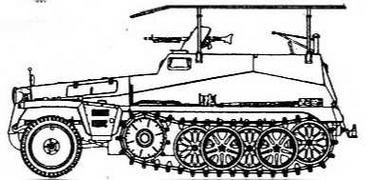

Sd.Kfz. 250/3

Sd.Kfz.250/8

Sd.Kfz.250/9

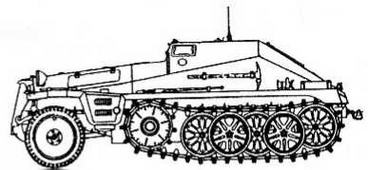

Sd.Kfz.252

Первыми в войска поступили не линейные бронетранспортеры, а перевозчики боеприпасов Sd.Kfz.252 и командирские машины Sd.Kfz.253. На 1 сентября 1939 года в штат батареи штурмовых орудий входили четыре Sd.Kfz.253 и три Sd.Kfz,252. Их боевое применение ограничилось балканской кампанией и началом войны с СССР. Выпуск этих модификаций был прекращен в 1941 году, и они быстро сошли со сцены.

Первые серийные бронетранспортеры Sd.Kfz.250 начали поступать в войска в июле — августе 1941 года. Они состояли на вооружении моторизованных частей, в подразделениях войск связи и штурмовой артиллерии. В 1944 году в штате танковой дивизии, например, имелось 55 легких бронетранспортеров. Машины Sd.Kfz.250/8 использовались в мотопехотных частях для огневой поддержки, а Sd.Kfz.250/10 и Sd.Kfz.250/11 в качестве командирских.
