ТРАНСМИССИЯ: пятискоростная коробка передач, гидравлические и механические тормоза.

ХОДОВАЯ ЧАСТЬ: передние управляемые, колеса, размер шин 190-20, подвеска на полуэллиптических листовых рессорах; гусеничный движитель каждого борта состоит из четырех опорных катков, сблокированных попарно в две балансирные тележки, подвешенные на спиральных пружинах, двух поддерживающих роликов, ведущего колеса переднего расположения, направляющего колеса.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 180.

15 cm Panzerwerfer 42 auf Sf (Sd.Kfz.4/1

Разработан в 1942 году на базе полугусеничного грузового автомобиля Maultier фирмы Opel. Выпускался с апреля 1943 по март 1944 года в вариантах пусковой установки и машины для подвоза боеприпасов — Munitinskraftwagen. Изготовлено 296 и 251 единица соответственно.

Серийная модификация:

— полностью бронированная полугусеничная боевая машина. 10-ствольная реактивная пусковая установка Nebelwerf er 41 размещена в задней части машины на поворотном бронекуполе, обеспечивавшем угол горизонтального наведения 360° и угол вертикального наведения +45°. Дальность стрельбы осколочно-фугасной миной массой 34 — 36 кг достигала 7 км.

Самоходная пусковая установка, созданная для повышения мобильности и скорострельности «шестиствольного миномета» — 150-мм установки Nebelwerfer 41 (на самом деле ее калибр равнялся 158,5 мм). На части машин, главным образом в войсках СС, устанавливались трофейные советские пакеты направляющих для пуска 24 реактивных снарядов калибра 82 мм.

Машина для подвоза боеприпасов отличалась от боевой отсутствием пусковой установки.

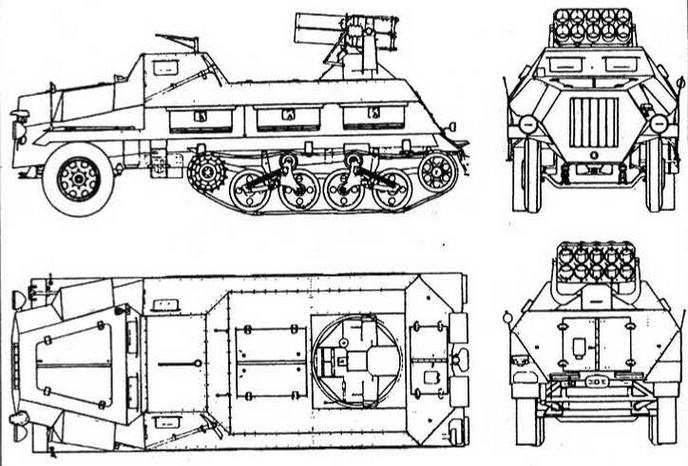

Sd. Kfz. 4/1

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БОЕВОЙ МАШИНЫ Sd.Kfz.4/1

БОЕВАЯ МАССА, т: 7,1.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6000, ширина — 2200, высота — 2500.

ВООРУЖЕНИЕ: 1x10 пусковая установка Nebelwerfer 41 калибра 150 мм, 1 пулемет MG 34 или MG 42.

БОЕКОМПЛЕКТ: 20 выстрелов, 2000 патронов.

БРОНИРОВАНИЕ, мм: лоб, борта и корма корпуса— 8, крыша и днище — 6, бронеколпак пусковой установки —10.

ДВИГАТЕЛЬ: Opel, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 75 л.с. (55,2 кВт) при 3000 об/мин; рабочий объем 3626 см³.

ТРАНСМИССИЯ: пятискоростная коробка передач, гидравлические и механические тормоза.

ХОДОВАЯ ЧАСТЬ: передние управляемые колеса, размер шин 190-20, подвеска на полуэллиптических листовых рессорах; гусеничный движитель каждого борта состоит из четырех опорных катков, сблокированных попарно в две балансирные тележки, подвешенные на спиральных пружинах, двух поддерживающих роликов, ведущего колеса переднего расположения, направляющего колеса.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 130.

СРЕДСТВА СВЯЗИ: радиостанция FuG Spr G «f».

Оснащение транспортных машин вермахта различным вооружением, в основном зенитным, началось в середине 30-х годов. Одним из первых стал легкий автомобиль ПВО — leichter Truppenluftschütz Kraftwagen (Kfz.4), — вооруженный спаренной установкой Zwillingslafette 36 с двумя пулеметами MG 34, созданный на базе четырехместного армейского полноприводного автомобиля Stoewer R200. За ним последовал более крупный Kfz.70, представлявший собой тяжелый армейский легковой автомобиль Auto (Jnion/Horch 108 с переделанным кузовом, в кормовой части которого была установлена 20-мм автоматическая зенитная пушка Flak 30. Более современную пушку Flak 36 разместили уже в стандартном кузове — без изменений. 20-мм пушки ставились и в кузовах полноприводных грузовиков Opel Blitz, при этом часть машин имела бронированную кабину.

Наиболее же распространенными автомобилями — носителями вооружения были тяжелые полноприводные (4x4) грузовики Mercedes-Benz L450QA и Büssing-NAG 4500А. Эти, в целом похожие друг на друга как внешне, так и по техническим характеристикам машины имели полностью бронированные кабины и частичную бронезащиту двигателя. В кузове с откидными стальными бортами устанавливалась 20-мм счетверенная автоматическая зенитная пушка Flak 38 или 37- мм зенитная пушка Flak 36. И та, и другая имели штатное щитовое прикрытие. Боеприпасы перевозились на специальных прицепах.

Помимо этих машин силами воинских частей легкие зенитные, а иногда и противотанковые пушки устанавливались на легковых и грузовых автомобилях других марок, зачастую с частичной бронировкой последних.

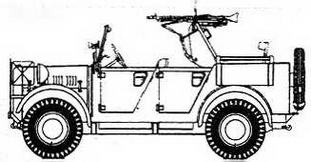

Kfz. 4

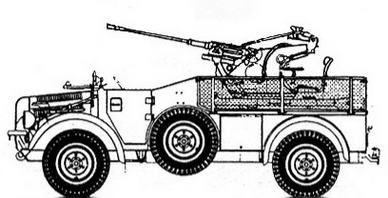

Kfz. 70

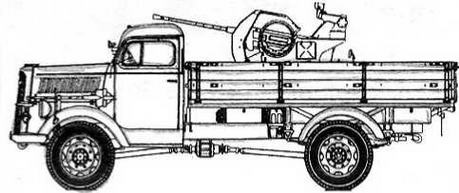

Opel Blitz mit 2cm Flak 36

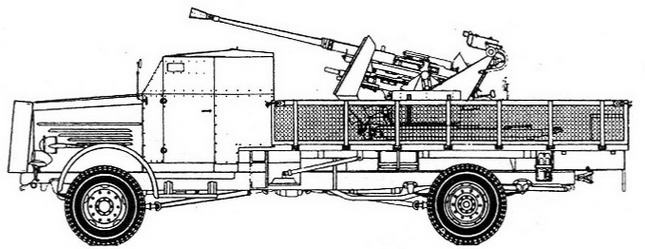

Büssing-NAG 4500А mit 3,7cm Flak 36

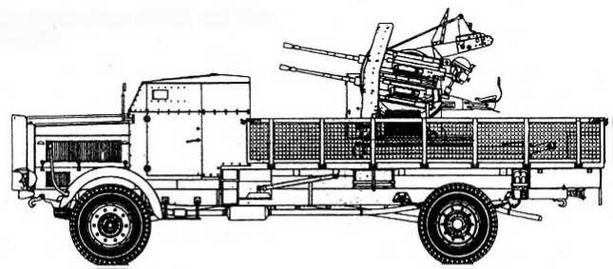

Mercedes-Benz 4500A mit 2cm Flak 38

Leichter Ladungsträger «Goliath».

Телетанкетка-торпеда, разработанная в 1941 году на основе трофейного французского образца фирмы Kegresse. Серийно производилась фирмами Borgward, Zuridapp и Zachertz с апреля 1942 по январь 1945 года. Изготовлено 7569 единиц.

Серийные модификации:

Sd. Kfz. 302 (E-Motor) — малогабаритная телетанкетка с гусеничным движителем. Боевая масса 370 кг, габариты: 1500x850x560 мм, масса заряда 60 кг. Двигатель: два электромотора Bosch мощностью 2,5 кВт каждый. Макс, скорость 10 км/ч, запас хода 1,5 км. Управление осуществлялось по проводам. Изготовлено 2650 единиц,

Sd.Kfz.303 (V-Motor) — телетанкетка с двигателем внутреннего сгорания. У машин последних выпусков масса заряда была увеличена до 100 кг. Изготовлено 4919 единиц.
