Артиллерийский тягач Sd.Kfz,10 использовался для буксировки 37-мм противотанковых пушек Рак 35/36. 50-мм Рак 38, 75-мм легких пехотных орудий lelG 18, 150- мм тяжелых пехотных sIG 33 и 210-мм реактивных пусковых установок (так называемых “Шестиствольных минометов») Nebelwerfer 42. Тягачи использовались на всех театрах, включая такие сложные в эксплуатационном отношении, как Африка и Россия.

Зенитные самоходные установки состояли на вооружении вермахта и люфтваффе.

На 1 марта 1945 года в строю оставалось 2255 тягачей.

Во фронтовых условиях силами воинских частей некоторое количество машин было оборудовано под установку 37-мм противотанковых пушек Рак 35/36 и 50-мм Рак 38.

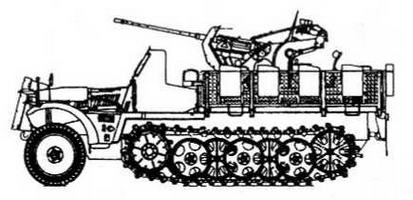

Sd. Kfz. 10/4

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯГАЧА Sd.Kfz.10

БОЕВАЯ МАССА, т: 3,4.

ГРУЗОПОДЪЕМНОСТЬ, т: 1,5.

ТЯГОВОЕ УСИЛИЕ, т: 1.

ЭКИПАЖ, чел.: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —4750, ширина — 1840, высота —1620, клиренс —325.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у бронетранспортера Sd.Kfz.250.

СКОРОСТЬ МАКС., км/ч: 65.

ЗАПАС ХОДА, км: 275.

Leichter Zugkraftwagen 3t Typ HLkl 6 (Sd.Kfz.11)

Разрабатывался с 1933 года фирмой Hansa-Lloyd-Goliath, Серийно выпускался с 1936 (Typ HLkl 5) по 1944 год фирмами Hanomag, Adler, Skoda и Wanderer. Изготовлено 9028 тягачей (15 252 шасси использованы для производства бронетранспортеров типа Sd.Kfz.251).

Серийные модификации:

Sd.Kfz. 11 — основной серийный вариант. Аналогичен по конструкции Sd.fCfz.J0. В средней части кузова за водительской кабиной в специальном отсеке размещался боекомплект буксируемой артсистемы.

Sd.Kfz. 11/1 — Nebelkraftwagen — машина для постановки дымо

вой завесы и перевозки боеприпасов к установкам Nebelwerfer

Sd.Kfz. 11/2 —- дегазационная машина.

Sd.Kfz. 11/3 — mittlerer Sprühkraftwagen — машина для распыления отравляющих веществ.

Sd.Kfz. 11/4 — модернизированный вариант Sd.Kfz. 11/1.

Sd.Kfz. 11/5 — mittlerer Gasspurkraftwagen — машина химической разведки.

Артиллерийский тягач Sd.Kfz. 11 использовался главным образом для буксировки 75-мм противотанковых пушек Рак 40, 105-мм легких полевых гаубиц leFH 18 и в качестве разного рода химических машин. На 1 марта 1945 года в строю оставалось 1938 тягачей.

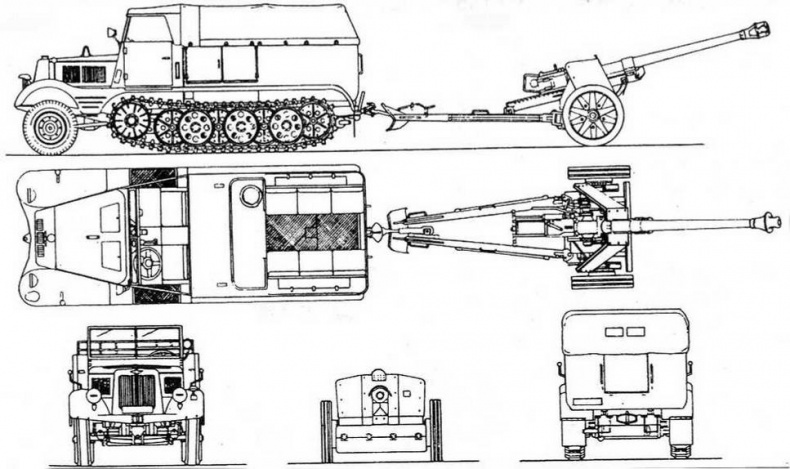

Sd.Kfz. 11

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯГАЧА Sd.Kfz.11

БОЕВАЯ МАССА, т: 5,625.

ГРУЗОПОДЪЕМНОСТЬ, т: 1,475.

ТЯГОВОЕ УСИЛИЕ, т: 3.

ЭКИПАЖ, чел.: 9.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5500, ширина — 2000,

высота — 2200, клиренс — 320.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у бронетранспортера Sd. Kfz. 251.

СКОРОСТЬ МАКС., км/ч: 53.

ЗАПАС ХОДА, км: 275.

Mittlerer Zugkraftwagen 5t Typ BN L8 (Sd.Kfz.6)

Разработан фирмой Bussing-NAG. Производился фирмами Büssing-NAG и Daimler-Benz с 1939 до 1943 года. Изготовлено 3660 единиц.

Серийные модификации:

Sd.Kfz.6 — Pionierfarzeug — машина для инженерных войск,

Sd. Kfz, 6/1 — артиллерийский тягач.

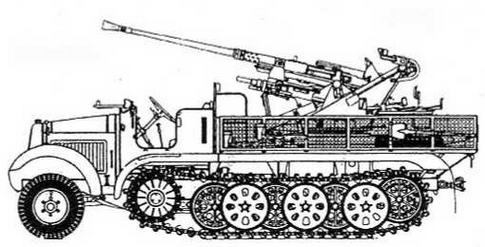

Sd. Kfz. 6/2 — зенитная самоходная установка с 37-мм автоматической зенитной пушкой Flak 36. Боевая масса 10,4 г, экипаж 7 человек, габариты: 6320x2260x2500 мм. Изготовлено 339 единиц.

Sd.Kfz.6 mit 7,62 cm FK 36(г) — 76-мм трофейная советская дивизионная пушка Ф-22 в высокой открытой сверху прямоугольной рубке. Боевая масса 10,5 т, экипаж 5 человек, габариты: 6330x2260x2980 мм, бронирование рубки 10 мм, скорость до 50 км/ч, запас хода 317 км. Изготовлено 9 единиц.

Артиллерийский тягач Sd.Kfz.6/1 использовался в основном для буксировки легкой полевой гаубицы leFH 18.

Самоходные установки с пушкой Ф-22 — немецкое обозначение FK 36(г) — воевали в Северной Африке в составе 605-го противотанкового дивизиона (605.Panzerjäger Abteilung).

На 1 марта 1945 года в частях вермахта оставалось 757 тягачей.

Sd.Kfz.6

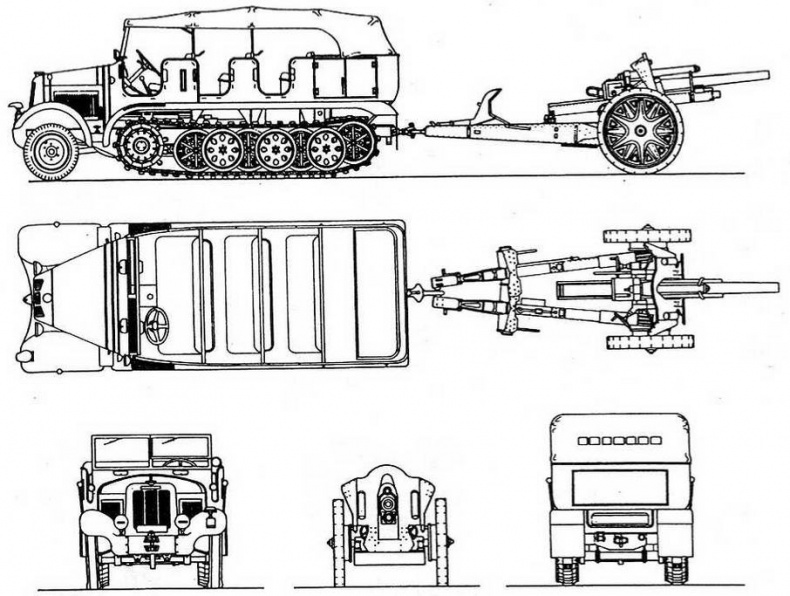

Sd. Kfz. 6/1

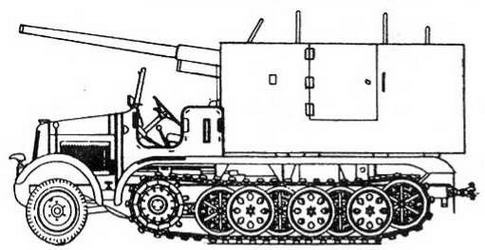

Sd.Kfz.6 mit 7,62 cm FK 36(r)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЯГАЧА Sd.Kfz.6

БОЕВАЯ МАССА, т: 7,375.

ГРУЗОПОДЪЕМНОСТЬ, т: 1,425.

ТЯГОВОЕ УСИЛИЕ, т: 5.

ЭКИПАЖ, чел.: 9.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6020, ширина — 2200, высота — 2500, клиренс — 400.

ДВИГАТЕЛЬ: Maybach HL 54TUKRM, 6-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 115 л.с.(84,6 кВт) при 2600 об/мин; рабочий объем 5420 см³.

ТРАНСМИССИЯ: двухдисковое сухое сцепление, четырехскоростная коробка передач, демультипликатор, двойной дифференциал, гидравлические и пневматические тормоза.

ХОДОВАЯ ЧАСТЬ: управляемый передний мост, размер шин 7.50-20, подвеска — поперечная полуэллиптическая листовая рессора; гусеничный движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, размещенных в шахматном порядке, ведущего колеса переднего расположения (зацепление гребневое), направляющего колеса с натяжным механизмом; подвеска индивидуальная торсионная; ширина гусеницы 280 мм.

СКОРОСТЬ МАКС., км/ч: 52.

ЗАПАС ХОДА, км: 290.

Mittlerer Zugkraftwagen 8t Typ KM m 11 (Sd.Kfz.7)

Самый массовый и наиболее популярный полугусеничный тягач германской армии. Разработан фирмой Krauss-Maffei а 1934 году. Производился фирмами Krauss-Maffei, Daimler-Benz, Büssing-NAG и Hansa-Lloyd с 1934 по 1945 год. Изготовлено 12 187 единиц.
