Характеристики лодок типа ST


Количество построенных 3 (I-201, I- 202. I-203)

Водоизмещение 1171 т надводное, 1315 т подводное

Размерения:

– длина 79 м

– ширина по миделю 5,8 м

– осадка 5,4 м

Силовая установка: два дизеля мощностью 2750 л.с., электромоторы мощностью 5000 л.с.,

Скорость:

– надводная 15,8 узлов

– подводная 19узла

Дальность плавания 5800 миль со скоростью 16 узлов в надводном положении 135 миль со скоростью 3 узла в подводном положении

Глубина погружения 109

Экипаж 31


Субмарины Японии, 1941–1945

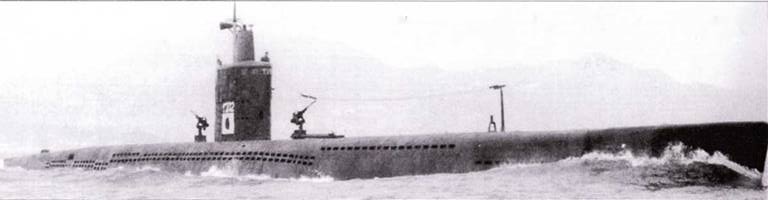

Обводы субмарины шипа ST выглядит вполне современно, на снимке – I-202, самая скоростная субмарина Императорского флота. С конструктивной точки зрения с субмаринами типа ST сопоставимы только германские у-боты XXI серии.


Субмарины Японии, 1941–1945

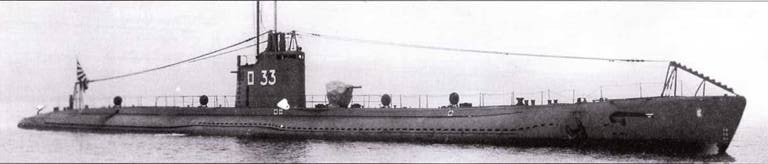

Две лодки типа К-5 послужили прототипами для более крупных субмарин типа К-6, строившихся в 1941 – 1944 г.г. Перед рубкой установлена трехдюймовки.

Тип D-1/2

Командование императорским флотом Японии положительно оценило опыт привлечения боевых субмарин к транспортным перевозкам, однако лодок для снабжения многочисленных изолированных на островах гарнизонов не хватало. Потери в лодках, выполнявших перевозки людей и грузов, были велики, к тому же боевые субмарины отвлекались от своей основной работы по предназначению. Дабы освободить ударные подводные корабли от несвойственных им задач, было принято решении о строительстве серии транспортных субмарин, начиная с 1942 г. лодки типа D-1 могли перевозить до 22 т груза внутри корпуса плюс 110т груза в отсеках, ранее занятых торпедными аппаратами и за центральным постом. Снаружи корпуса можно было закрепить еще до 54 т груза на двух десантных плотах. Планировалось построить серию из 104 таких кораблей, но удалось изготовить всего 12 экземпляров, которые вошли в строй в период с мая по ноябрь 1944 г. На лодках типа D-2 снизили дальность плавания, зато увеличили массу перевозимого груза.

Вооружение: На первой субмарине стояло два носовых торпедных аппарата калибра 21 дюйм, однако торпедные аппараты демонтировали еше до окончания ходовых испытаний лодки. На последующих кораблях серии торпедные аппараты изначально не ставились. Артиллерийское вооружение состояло из одного палубного орудия калибра 5,5 дюйма и двух одноствольных 25-мм зенитных автоматов. В начале 1945 г. лодки I-361, I-363, I-366, I-367, I-368 и I-370 конвертировали в носители человеческих торпед «кайтен», сняв все артиллерийское вооружение, каждая лодка могла транспортировать пять «кайтенов».

Боевая карьера: Девять из 13 лодок D- 1/2 погибли. Такие лодки, фактически безоружные, представляли собой простые цели для американской ПЛО. Четыре лодки потопили американские субмарины. Отправленная американской субмариной 14 августа 1945 г. на дно I-373 стала последней японской подводной лодкой, погибшей в годы Второй мировой войны. Шесть переделанных в носители «кайтенов» субмарин не причинили американскому флоту ни малейшего вреда. Две из них потопили акустическими торпедами американские субмарину, еще одну пустил ко дну американский эсминец.


Характеристики лодок типа D-1/2


Количество построенных 3 (D-1:I-361 – I-372. D-2: I-373)

Водоизмещение 1614 т надводное, 1756 т подводное

Размерения:

– длина 75,5м

– ширина по миделю 8,9 м

– осадка 4,7 м

Силовая установка: два дизеля мощностью 1850 л.с., электромоторы мощностью 1200 л.с..

Скорость:

– надводная 13 узлов

– подводная 6,5 узла

Дальность плавания 15 000 миль со скоростью 10 узлов в надводном положении 120 миль со скоростью 3 узла в подводном положении

Глубина погружения 100

Экипаж 75 (+ до 100 пассажиров)


Субмарины Японии, 1941–1945

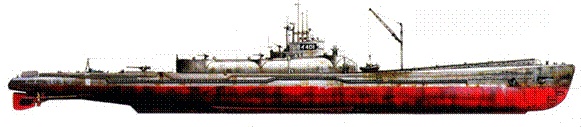

Лодка I-14 типа AM


Субмарины Японии, 1941–1945

М6А1 «Сейран»


Субмарины Японии, 1941–1945

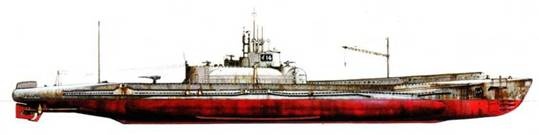

«Спец субмарина» – аналогична типу AM, перед рубкой стоит строенная 25-мм пушка. Тип КО


Субмарины Японии, 1941–1945

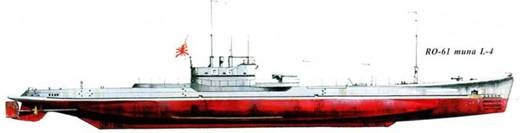

RO-61 типа L-4


Субмарины Японии, 1941–1945

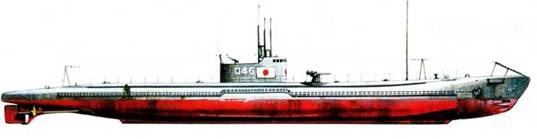

RO-46, бот типа К-6


Субмарины Японии, 1941–1945

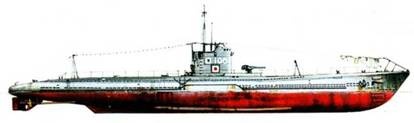

Субмарина RO-106


Субмарины Японии, 1941–1945

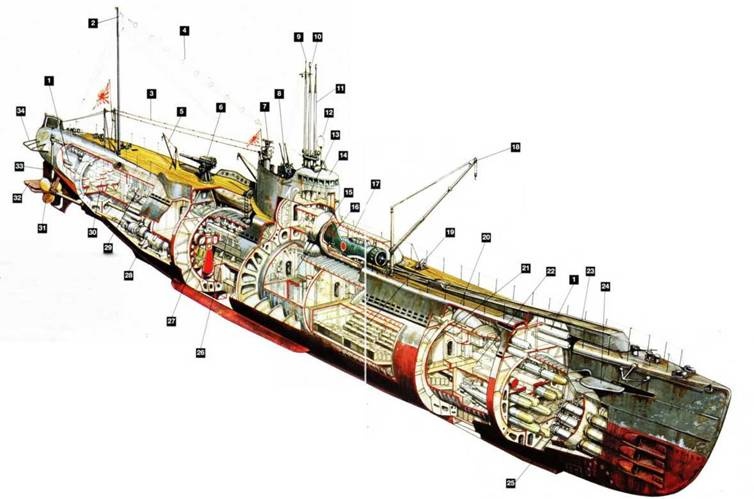

Субмарина тип В-1


Лодки тина В-1 стали самыми массовыми в японском флоте – их построили 20 единиц. На рисунке изображена лодка I-35, которая выполнила несколько боевых походов. Субмарина вступила в строй японского флота в августе 1942 г. ее боевая карьера получилась типичной для японских субмарин. Выполнила несколько транспортных рейсов на Кыску, а 23 ноября 1943 г ее таранил американский эсминец «Фрэйчер» в водах атолла Тарава. Лодка не успела потопить ни одного корабля или судна противники.

1. резервуар со сжатым воздухом 2. радиомачта 3. расчалка радиоантенны 4. натяжная радиоантенна 5. складной грузовой кран 6. 5,5-дюймовое орудие 7. оптический дальномер палубного орудия 8. спаренный 25-мм зенитный автомат тип 96 9. сигнальная мачта 10. перископ № 2 11. перископ № 1 12. антенна радиопеленгатора 13. навигационный мостик 14. рубка 15. командный пост 16. разведывательный гидросамолет E14Y1 в разобранном виде 17. ангар 18. убираемый авиационный кран 19. аккумуляторы 20. внешний корпус 21. прочный корпус 22. торпедный отсек 23. авиационная катапульта 24. носовые рули глубины 25. торпедные аппараты 26. машинное отделение 27. вентилятор 28. отсек электродвигателей 29. отсек вспомогательного электрогенератора и пневматических помп 30. отсек экипажи 31. гребной винт 32. кормовые рули глубины 33. руль 34. ограждение рулей глубины и гребных винтов
