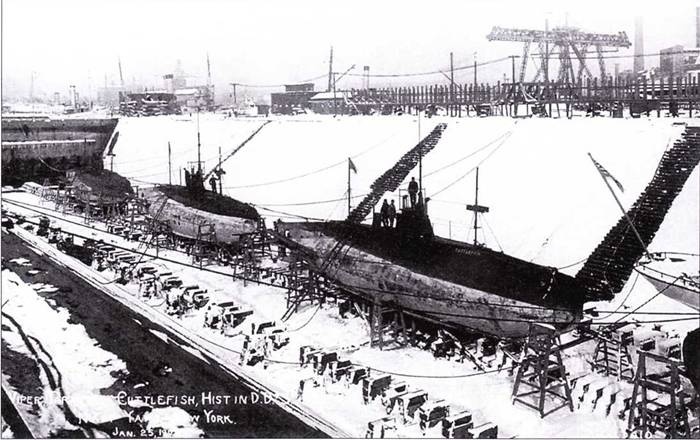

Американские подводные лодки: Cuttlefish. Tarantula, Viper (верфь Нью-Йорк, вероятно 1907 г.).

28 июля 1902 года верфь Germania в Киле получила заказ на постройку экспериментальной подводной лодки водоизмещением 16 тонн. Конструктором-проектировщиком лодки был инженер Раймондо Лоренцо д'Эквевильей-Монхустин — испанец, родившийся в Вене в 1873 года. В свое время д’Эквевильей-Монхустин закончил Морской инженерный институт в Париже, а затем работал на верфи Los Forges et Chantiers de la Mediterranee. Субмарину под названием Forelle заложили 19 февраля 1903 года, а уже 8 июня корабль спустили на воду.

Grampus A-3 класса Adder.

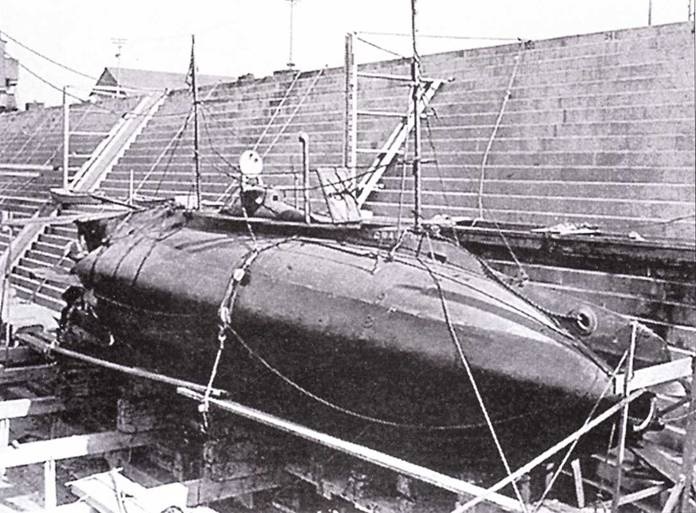

Grampus в доке Сан-Диего.

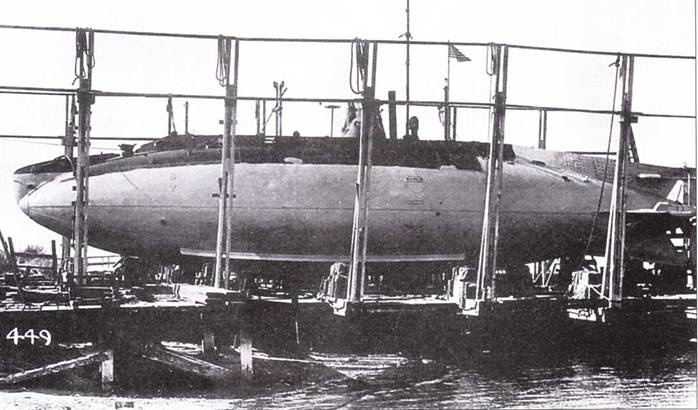

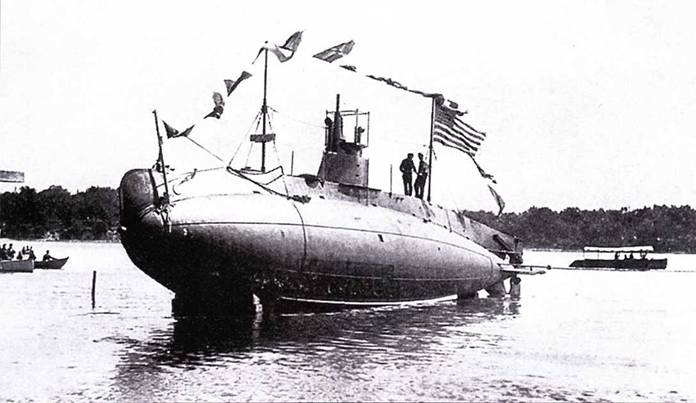

Cutterfish после спуска на воду.

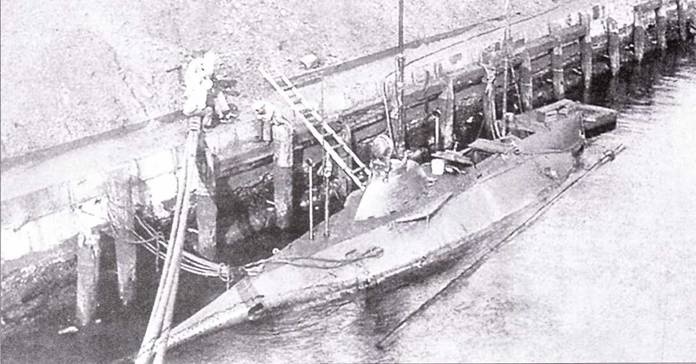

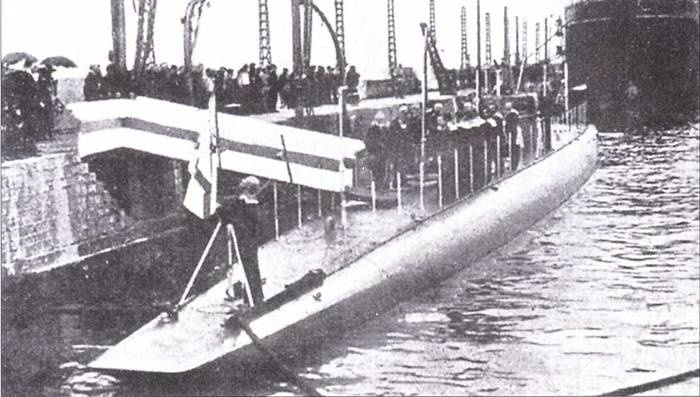

Немецкая экспериментальная подводная лодка Forelle ‹1902 г.).

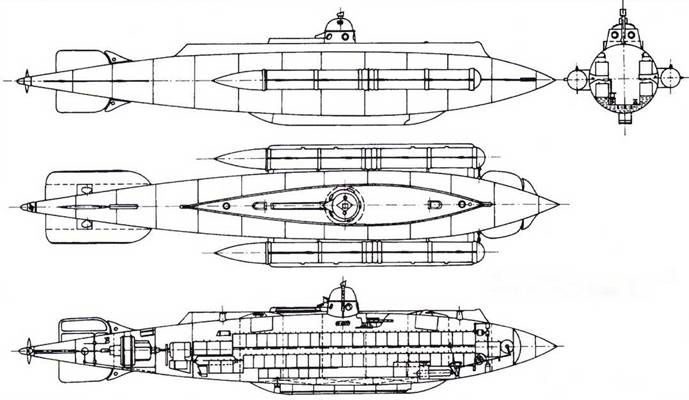

Миниатюрная подводная лодка Л.М. Фуллера (1909 г.).

Plunger А-I, прототип класса Adder, 1907 г.

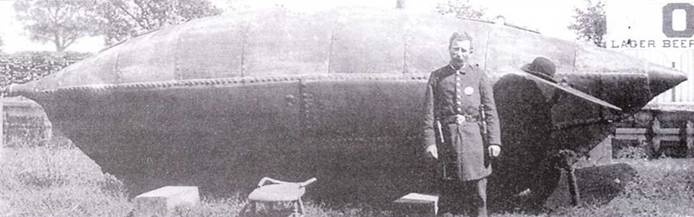

Американская подводная лодка Pioneer (ок. 1880 г.).

USS Octopus (С-1).

Лодка Forelle имела в длину 13.0 м при максимальной ширине корпуса 1,66 м. Водоизмещение составляло 15.5/16.3 тонны. Вооружение состояло из двух 450-мм торпедных труб, установленных снаружи корпуса по одной с каждого борта, где-то на половине высоты. Электрический двигатель мощностью 48 кВт получал энергию от батареи из 108 аккумуляторов, каждый из которых весил 65 кг. Скорость по поверхности воды составляла 6.5 узлов при дальности хода 25 миль, под водой скорость составляла 4.5 узла при дальности года всего 3,5 миль.

Владелец верфи Фридрих Крупп сумел разрекламировать свою лодку. Осенью 1903 года он сумел добиться демонстрации лодки Forelle перед кайзером Вильгельмом II, а 23 сентября того же года гросс-адмирал принц Генрих Прусский участвовал в погружении на борту лодки. Вместе с ним в погружении участвовали несколько высших морских офицеров Германии.

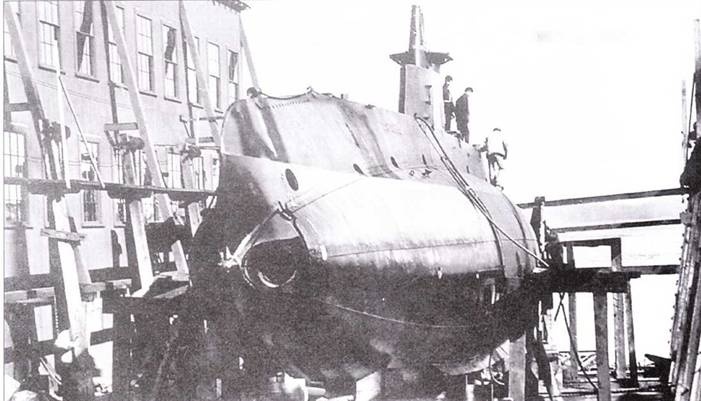

Protector перед спуском пи воду (1902 г.).

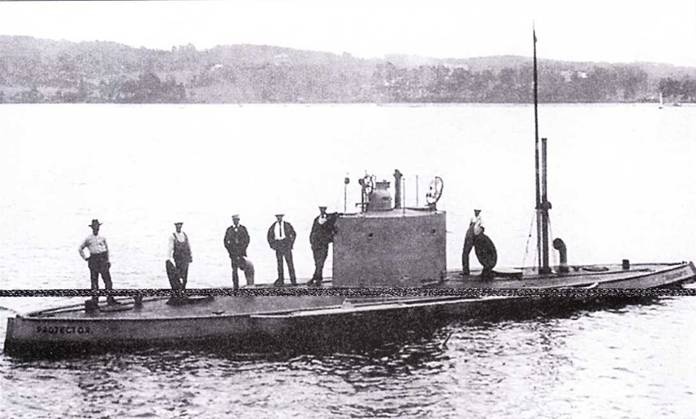

USS Protector 1902/1903 гг., проданный к Россию к 1904 г. и переименованный и Осетр.

Усилия Фридриха Крупна не пропали даром. 3 декабря 1904 [-ода он получил заказ на первую подводную лодку для германского флота: U-I. размеры 42.4x3,8x3.2 м, водоизмещение 238/283 т, двигатели 2x200 л.с. 2x150 кВт, скорость 10.8/8.7 уз. экипаж 12 человек). За первым заказом последовали дальнейшие.

Кроме того, верфь Germania получила заказ со стороны России на три подводные лодки. В связи с этим Forelle перевели в Санкт-Петербург, где летом 1904 года проведены показы и пробные стрельбы. Затем лодку погрузили на железнодорожную платформу II но Транссибирской дороге отправили во Владивосток.

В 1909 году отставной майор американской армии Альварадо Мортимер Фуллер получил британский патент № 24600 AD 1909 на конструкцию одноместной миниатюрной подводной лодки длиной 12.8 м и диаметром 1.12 м. приводившейся в движение на поверхности воды бензиновым двигателем, а под водой электромотором. Вооружение лодки состояло из единственной торпеды, установленной в носовой торпедной трубе.

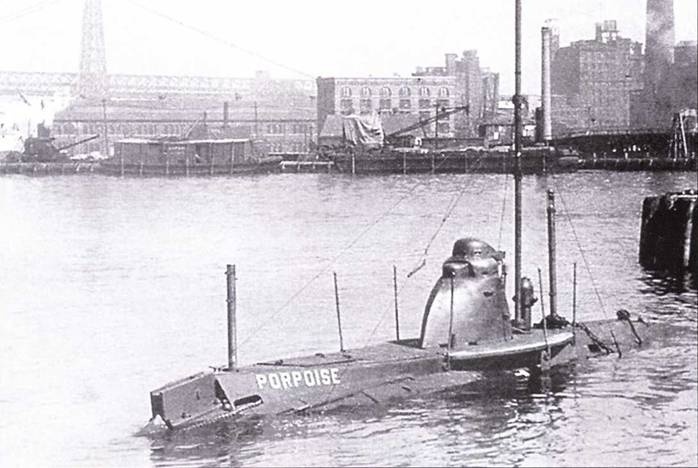

Верфь в Нью-Йорке, подводная лодка Porpoise (Л-4).

Российская подводная лодка Святой Георгий, 1917 г.

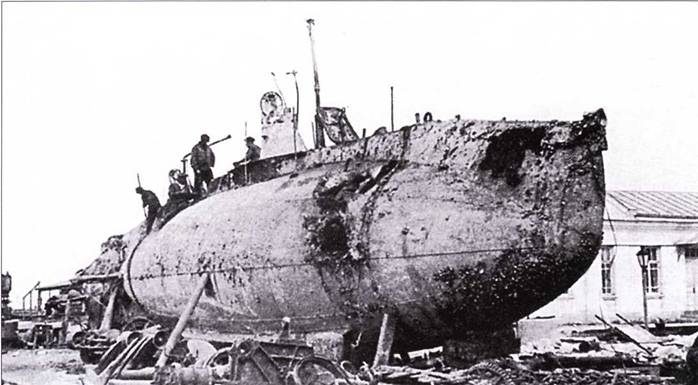

Подводная лодка Лосось типа Holland в Севастополе.

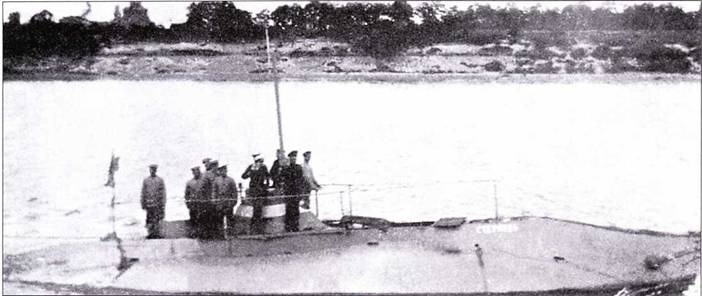

Российская миниатюрная подводная лодка Стерлядь типи Holland.

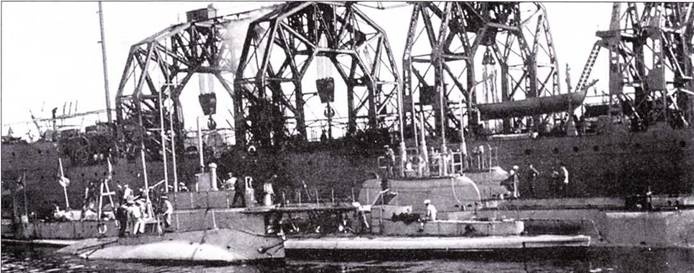

Российская плавучая база Волхов и стоящие у ее борта подводные лодки. На переднем плане видна миниатюрная подводная лодка типа Holland.

Из-за небольшого диаметра лодки голова и плечи нилота выступали за пределы корпуса и помещались в небольшой надстройке. за которой находилась выхлопная труба и шноркель, подающий воздух, необходимый для работы бензинового двигателя. Майор Фуллер предлагал использовать подводные лодки в качестве вспомогательного оружия и перевозить их на борту больших надводных кораблей.
