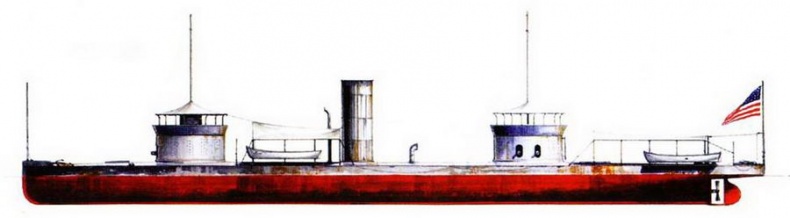

«Chickasaw»

Бомбардировка форта Самтер, 1863 г.

Бомбардировка форта Фишер, 1865 г.

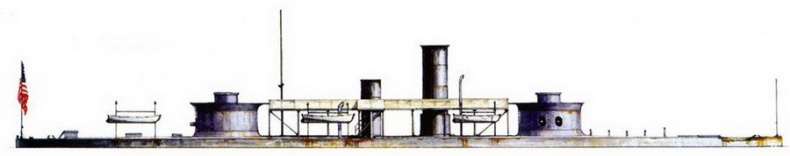

«Monadnock»

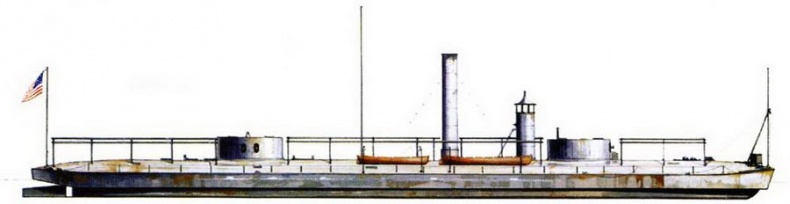

«Onondaga»

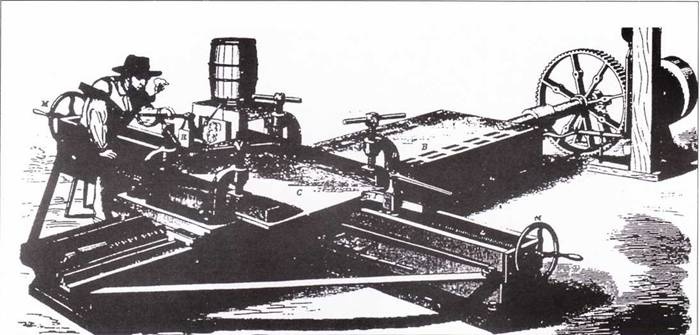

Пресс для изготовления металлических листов, использовавшихся для защиты корпусов и башен мониторов флота Соединенных Штатов. Такие машины имелись на Континентальном железостроительном заводе в Гринпорте, Нью- Йорк. Гравюра опубликована в «Сайентифик Америкэн» от 25 октября 1862 г.

Монитор «Уилхаукен» в бурном море, 1863 г. Монитор типа «Пассаик» сыграл лидирующую роль в блокаде Чарльстона. Вечером 6 декабря 1863 г. с норд-оста задул сильный ветер, разыгрался шторм. Вода залила люк монитора, «Уилхаукен» затонул всего за пять минут.

Анализ броненосцев, построенных для использования в бассейне реки Миссисипи, выходит за рамки данного автореферата, тем не менее упомянуть о них необходимо. Северяне использовали в боях на Миссисипи 24 построенных самостоятельно или захваченных в качестве трофеев у конфедератов броненосцев. Девять из 24 броненосцев являлись мониторами. Четыре монитора из девяти — мониторами типа «Милуоки». Эти корабли являлись не только речными, они были способны плавать в прибрежных водах Мексиканского залива.

В мае 1862 г. департамент военного флота заключил контракт с Джэймсом Идзом, судостроителем и конструктором, просто хорошим парнем, предусматривающий постройку кораблей типа монитор на собственном Идза судостроительном заводе в Карондолете, что в нескольких милях от Сент-Луиса, шт.

Миссури. Идз уже обладал удачным опытом постройки казематных броненосцев конструкции Сэма Пука. Теперь Идз выдал проект двухбашенного монитора, сочетавшего малую осадку речных броненосцев с бронированной палубой и низким бортом. Силовая установка состояла из четырех горизонтальных паровых машин, работавших на четырехлопастный гребной винт, что обеспечивало монитору скорость полного хода в 9 узлов. Конфигурация бешен получилась очень необычной, сочетавшая заднюю часть башни Эрикссона и переднюю часть, спроектированную лично Идзом. В целом новые башни получились гораздо удачнее башен Эрикссона, а для их поворота были использованы отдельные паровые машины. Паровые машины также работали на приводы открывания и закрывания орудийных портов. Если башня Эрикссона покоилась на центральном шпинделе, то башня Идза опускалась ниже палубы и вращалась на подшипниках. Мониторы «Милуоки» вошли в строй весной 1864 г. и действовали в составе Западной блокирующей эскадры. «Чикасау» и «Виннебаго» принимали участие в сражении при заливе Мобиль в 1864 г., где они продемонстрировали свою эффективность в бою с броненосцем южан «Теннеси». Из всех мониторов постройки периода Гражданской войны, корабли Идза оказались самыми удачными.

Цех по гибке металлических листов на заводе в Ныо-Йорке, гравюра из «Харперз Монсли Мэгззин» от сентября 1862 г. Для сгибания листов, шедших на обшивку башен мониторов, требовалось усилие в 1400 т.

Департамент военного флота принял решение о проектировании и постройки двухбашенных мониторов в период «мониторной лихорадки» весны 1862 г. Согласно плану, в 1862 г. в строй должны были вступить четыре таких корабля, еще несколько — на следующий год. Всего же до конца войны в строй вошло всего два таких монитора.

Судостроитель и конструктор ДжорджУ. Куинтэрд заключил контракт на постройку двухбашенного монитора 26 мая 1862 г., менее чем три недели после битвы на Хэмптонском рейде. Монитор Куингэрда строился полностью из железа, что обеспечивало корпусу большую прочность и жесткость.

Корабль «Онондага» сроился на Континентальном железостроительном заводе в Бруклине (там же, где был построен «Монитор»), Вооружение корабля состояло из 150-фунтовых нарезных пушек Паррота и 15-дюймовых гладкоствольных орудий Дальгрена, по одной нарезной и гладкоствольной пушке в каждой из двух башен (нарезная пушка — в левой части башни, гладкоствольная — в правой). Длина «Онондаги» составляла 225 футов, ширина по миделю — почти 50 футов. Таким образом, обводы корпуса получились более полными по сравнению с корпусами мониторов более ранней постройки. Корабль вошел в строй в марте 1864 г., он принимал участие в боях на Джэймсовой реке на протяжении всей войны. В битве при Трентз Рич 24 января 1865 г. снаряд 165- дюймовой пушки «Онондаги» пробил каземат и серьезно повредил броненосец конфедератов «Вирджиния II», после чего корабли южан отошли. Монитор не был лишен недостатков (прежде всего — большой расход угля и плохие машины), но в целом удался на славу.

Контрастно выглядят двухбашенные мониторы типа «Монэднок» («Монэднок» и «Агаментикус»), которые неоднократно подвергались жесточайшей критике за неудачные корпуса. Последующие корабли «Миантонома» и «Тонаванда» стали облегченным вариантом «Монэднока». Все четыре корабля спроектировал Лентхэлл, решив делать конструкцию кораблей по типу «Монитора» Эрикссона деревянной с целью облегчения постройки мониторов на казенных верфях военно-морского флота, которые отнюдь не являлись передовыми в плане технологической оснастки. «Монэднок» строился на казенном военно-морском судостроительном заводе в Бостоне, «Агаментикус» — в Портсмуте, «Миантонома» — в Бруклине и наконец «Тонаванд» — в Филадельфии. Лентхэл отказался от верхней части корпуса корабля Эрикссона, выполненной в виде плота в пользу более гидроудачных обводов, что улучшило мореходность мониторов очередного типа. Дубовая обшивка корпуса сверху закрывалась железным поясом толщиной 4,5 дюйма. Машины конструкции Бенджамина Ишервуда обладали достаточной мощностью. И обеспечивали кораблям скорость полного хода в 9 узлов. Ошибка Лентхэлла заключалась в том, что он сделал деревянными конструкции, на которые опирались башни. Подобно «Роаноку» дерево не выдерживало изрядной массы орудийных башен, в результате корпус прогибался и даже местами ломался. До конца войны в строй успел вступить лишь «Монэднок», монитор принял участие в обстреле форта Фишера в январе 1865 г… а затем, после окончания войны, совершил успешный переход в Сан-Франциско вокруг мыса Горн.
