GUPPY

Этот акроним расшифровывался как Greater Underwater Propulsive Power (Увеличенная подводная двигательная установка), буква Y была добавлена для упрощения чтения. Известно шесть основных и множество мелких вариантов данного типа.

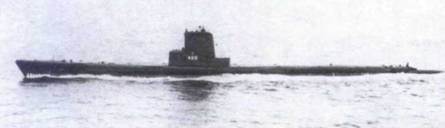

Со всех десяти SSR в конце 1950-х годов сняли радары. Некоторые снова переделали в стандартные подводные лодки. «Spinax» (SS 489) прослужила до 1969 года, сохраняя необычный «парус» MIGRAINE II, но уже без дополнительных антенн.

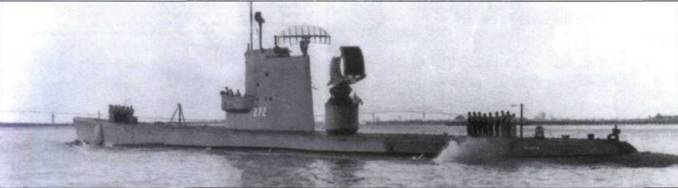

«Redfin» (SS 272) также прошла переделку до стандарта MIGRAINE III. Здесь видны ее радары. На рубке стоит антенна BPS-2, а на корме — высотомер. Камуфляж — послевоенный Measure SS 17 G. Мостик лодки расширен.

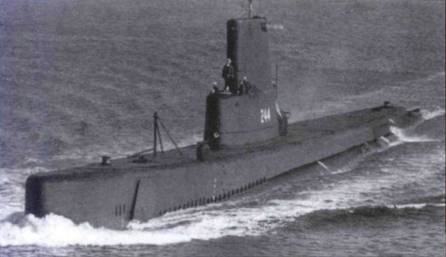

Под кодом SSK в американском флоте скрывались субмарины ПЛО. Завершив блистательную военную карьеру, лодка «Cavalla» (SSK 244) здесь заснята в районе Норфолка, штат Вирджиния, июнь 1957 г. Лодка прошла переделку в 1953 году и служила в качестве субмарины ПЛО до 1959 года. Далее ее снова переделали в обычную подлодку. Служба субмарины продолжалась до 1969 года. Теперь она служит музеем в городе Голвестон, штат Техас.

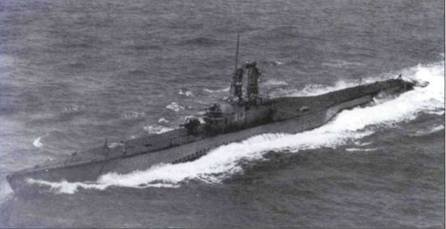

По меньшей мере три лодки, в том числе «Sealion» (APSS 315) были переделаны в десантные транспорты. Первоначально, подводный десантный транспорт обозначался литерами SSP. Надстройку расширили в такой степени, чтобы в ней могла поместиться десантная машина LVT. От такой надстройки отказались в 1955 году, но лодка по-прежнему могла брать на борт десант численностью 123 человека. В 1950 году кодовое обозначение типа сменили на ASSP, в 1956 году — на APSS, а в 1969 г. — на LPSS, но назначение лодки оставалось неизменным вплоть до момента списания в 1970 г. В 1978 году лодку использовали в качестве учебной цели. На снимке, сделанном в 1956 году, лодка еще молода.

GUPPY 1

Первые GUPPY были созданы на базе пары лодок подкласса Tench — Odax (SS 484) и Pomodon (SS 486) в 1946/47 гг. Изнутри и снаружи лодки подверглись радикальной перестройке. Буфет, морозилка и склад в районе заднего батарейного отсека демонтировали или перенесли, а число аккумуляторов увеличили вдвое: с 252 до 504. Батареи были новой конструкции с более тонкими пластинами, обладавшими повышенной энергоемкостью. Первоначальный план оснастить лодки шноркелем реализовать не удалось, поскольку флот еще не располагал шноркелем, обеспечивающим работу двухтактного дизеля. Обводы носа округлили, а форму рубки значительно облагородили. Палубную пушку демонтировали, прочее внешнее оборудование или также демонтировали, или сделали убираемым. Сняли один из двух перископов. Все это значительно облагородило гидродинамику лодки. Новая рубка получила название «парус». Субмарины оснастили большим сонаром BQR-2, представлявшим собой американскую копию немецкого Balkon Geraet. Результаты оправдали ожидания. Хотя надводная скорость лодки сократилась с 21 до 17,8 узлов, скорость в подводном положении возросла более чем вдвое и достигла 18,2 узлов.

GUPPY II

Успех с GUPPY I заставил командование флотом предпринять крупномасштабную программу по модернизации лодок класса Gato. Удалось выбить денег на модернизацию двадцати лодок, позднее Конгресс выделил дополнительную сумму на достройку по стандарту GUPPY II четырех из восьми незавершенных корпусов. GUPPY II отличались от первоначального варианта наличием шноркеля и двух перископов. В результате изменилась форма «паруса», который на лодках данной группы мог иметь один из трех вариантов. При необходимости старые высокоскоростные электромоторы заменяли новыми. Единственным недостатком лодки в новом варианте стала резко ухудшившаяся обитаемость, несмотря на то, что было сокращено число запасных торпед.

GUPPY IA

Другим недостатком стандарта GUPPY была высокая себестоимость переделки лодок. Было решено разработать компромиссную схему переделки, возможно не столь успешную, но и более дешевую. Новая схема не предусматривала внутренних переделок лодки, ограничиваясь одной заменой старых аккумуляторов новыми. В таком варианте лодка развивала в подводном положении только 15 узлов, но переделка обходилась гораздо дешевле. По этой схеме переделали десять лодок. Внешне они не отличались от лодок GUPPY II.

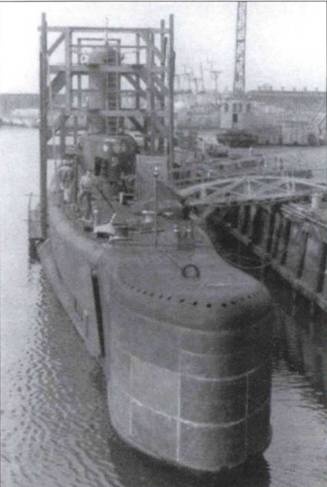

«Angler» (SSK 240) в момент переделки в лодку ПЛО, Philadelphia Navy Yard, 1952 год. Обращает на себя внимание бульбообразный нос с радаром BQR-4, представлявший собой американскую копию германского Balkon Geraet, стоявшего на лодках XXI серии.

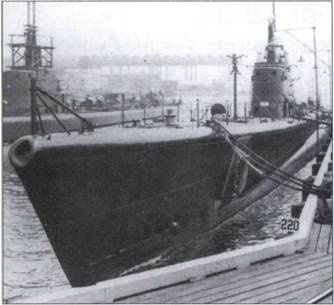

Необычайно длинная и интересная карьера выпала на долю лодки «Barb» (SS 220), девятой лодки класса Gato no номеру и двенадцатой по порядку спуска на воду. Лодку построили на верфях «Electronic Boat Company» 7 июля 1942 года.

GUPPY IB

Четыре лодки планировалось продать иностранным государствам: две Италии и две Голландии. Эти лодки переделали по стандарту GUPPY IA, но не оснастили новым сонаром.

GUPPY IIA

Эта схема соответствовала схеме GUPPY IA за одним исключением. С лодки сняли один дизель и установили на его место кондиционер воздуха с целью повысить обитаемость лодки. По этой схеме переделали семнадцать лодок.

GUPPY III

Наиболее совершенная, хотя и наиболее дорогая схема. При переделке прочный корпус лодки удлинили за счет секции, вставленной перед постом управления. Первая переделанная лодка Tiru (SS 416) уже была переделана до стандарта GUPPY II. Лодка получила дополнительную секцию длиной 3,8 м. Весь дополнительный объем заполнила электроника, поэтому обитаемость лодки не улучшилась. С Tiru один дизель поменяли на кондиционер. Всего переделали восемь лодок. При этом корпуса лодок удлинили на 4,6 м, а дизель на кондиционер не меняли.

Флотский шноркель. Даже «облегченные» программы GUPPY IA и IIA оставались слишком дорогими. Поэтому для большинства лодок предприняли еще более простую программу переделки. Эти лодки внешне мало чем напоминали лодки GUPPY, но не несли артиллерии, получили «парус» и шноркель. Внутренние переделки ограничились установкой низкооборотных электродвигателей и кондиционера, для чего сняли вспомогательный дизель. Подобную переделку прошли 26 лодок.
