Субмарины США «Gato»

«Bream» (SS 243) перед спуском на воду украсили пропагандистским плакатом.


Субмарины США «Gato»

Небольшой черный флаг с изображением пеликана в бескозырке высунут через люк лодки «Greenling» (SS 213). Одиннадцать флагов по числу побед, надпись «SO SOLLY».


Субмарины США «Gato»

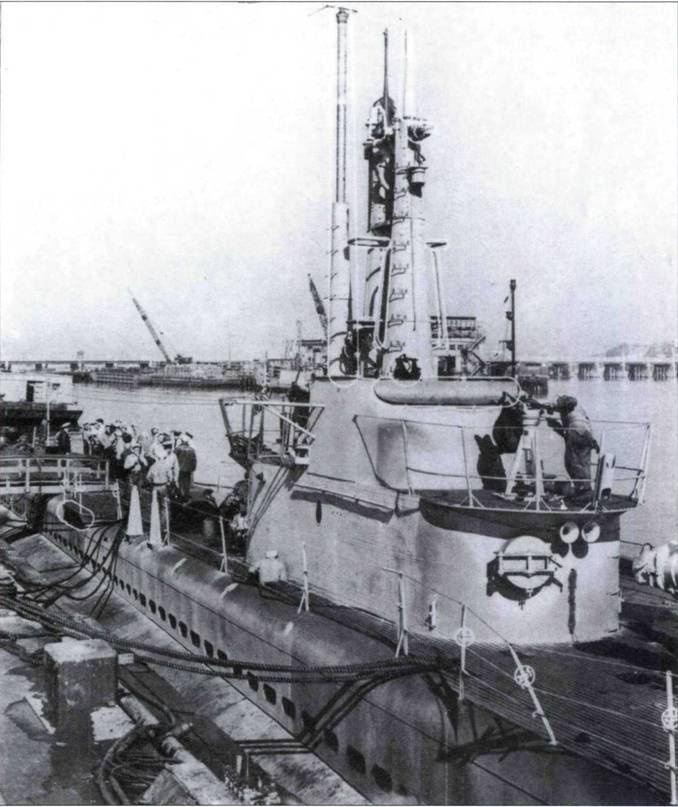

«Balao» (SS 285), верфь Mare Island, 25 октября 1944 года, тут лодка проходила модернизацию. Характерной особенностью лодок данного подкласса был бульб на правом борту мостика, подчеркнутый камуфляжем. Для окраски лодки использовали светло-серый Measure 32/3SS2B и более темный Measure 32/9SS. Лодки подкласса «Balao» имели более массивные кожухи перископов. На задней «сигаретной палубе» установлена отдельная радарная мачта, добавленная в ходе очередной модернизации.

Датчики

Успеху американских подводных лодок на Тихом океане во многом способствовали установленные на них радары и другая электроника. На протяжении Второй Мировой войны лодки класса Gato могли нести следующие радары:

SD. Это был длинноволновой (2,65-метровый) зенитный радар. К середине 1942 года он стоял на всех лодках класса. Конструкция радара несколько раз совершенствовалась. Последней модификацией стал радар SD-2, сопряженный с системой определения «свой-чужой» (Identification Friend or Foe, IFF), серийный выпуск которого начался в 1943 году. Антенна радара поначалу представляла собой простую Г-образную деталь, позднее появилась более тонкая U- образная антенна.

SJ. Сантиметровый (10 см, S-полоса) радар поиска наводных целей впервые появился на лодке класса Gato в июне 1942 года и стал обязательным к концу того же года. Поначалу радар комплектовался небольшой сферической антенной со срезанными верхним и нижним полюсами. Позднее появилась более крупная параболическая антенна с заметными ребрами. Такая антенна оставалась стандартной вплоть до конца войны. В конце войны появился 4сантиметровый радар, действующий в X- диапазоне.

ST. Х-радар использовался только для определения расстояния до цели во время ночных атак. Антенна представляла собой панель размером 51x152 мм, установленную под линзой перископа «тип 4». Радар запитывался от того же источника, что и радар SJ, но оснащался отдельным дисплеем (A-scope).

SV. Воздушный радар, работавший в S- диапазоне, начал вытеснять старые радары SD в начале 1945 года. Антенна радара SV походила по форме на антенну радара SJ по форме, но была в два раза больше размером. Новый радар был более мощным, точным и надежным, а также использовал один дисплей вместе с радаром SJ, освобождая место в боевой рубке.


Субмарины США «Gato»

Традиционный флаг с черепом и скрещенными костями на «Growler» (SS 215).


Субмарины США «Gato»

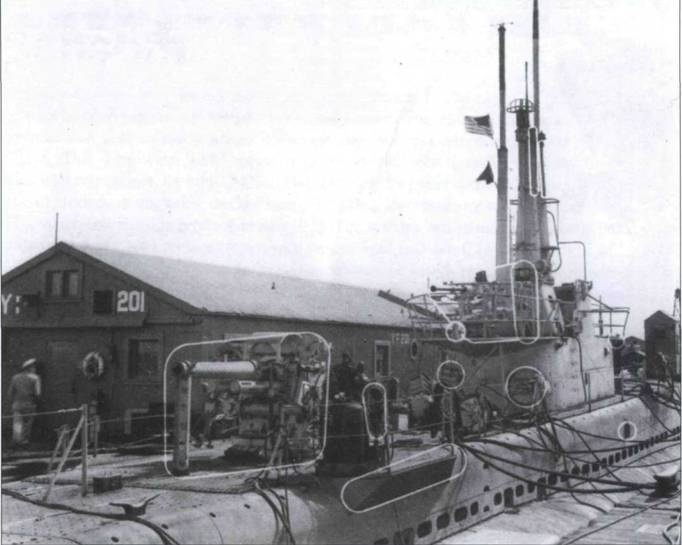

Еще один снимок лодки «Balao» (SS 285), сделанный после модернизации, проведенной в октябре 1944 года. Два станка для 7,62-мм пулеметов по бокам рубки. Видно, что новая надстройка не имеет внутреннего каркаса.


Субмарины США «Gato»

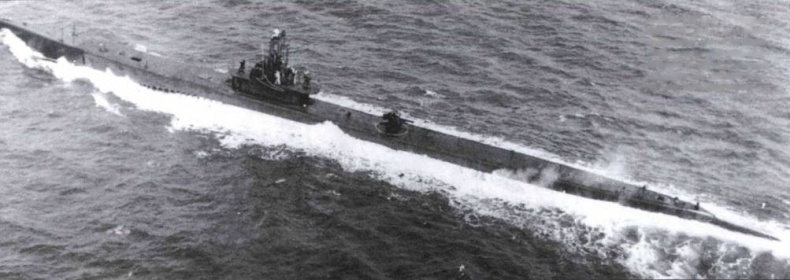

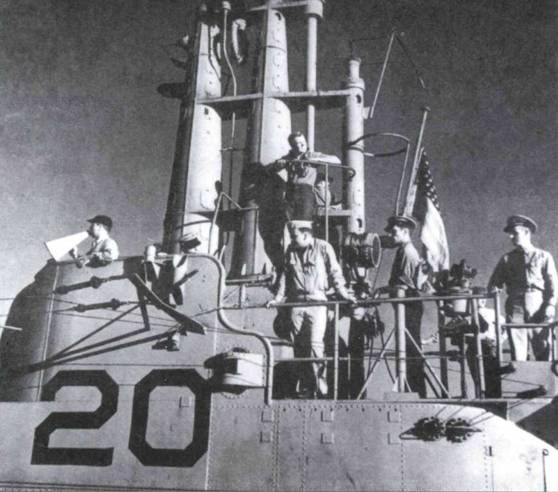

Низкая укороченная рубка и упрощенный кожух перископов позволяют определить эту лодку как «Balao». На рубке черный тактический номер. Снимок сделан в мае 1945 года на Мидуэе. Отсутствует отдельная коническая мачта радара SD.


Субмарины США «Gato»

Лодка «Kete» (SS 369) на испытаниях в озере Мичиган, август 1944 года. Лодка выпущена фирмой Manitowoc и имеет кожух перископа как на лодках раннего выпуска. Низкая рубка по конструкции отличается от рубок лодок, построенных на государственных верфях.


Субмарины США «Gato»

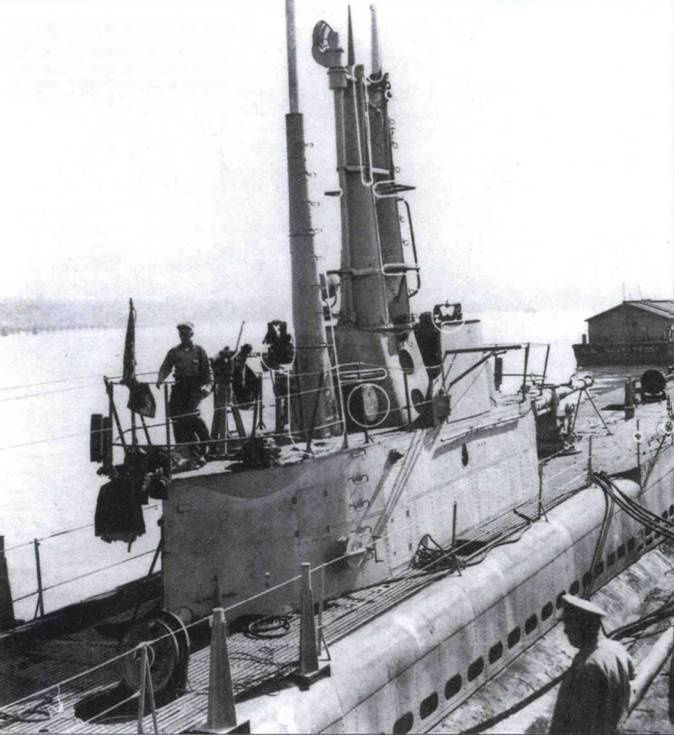

«Benny» (SS 324) 21 августа 1944 года. Лодка построена компанией «Electric Bout». Матрос на вершине кожуха перископов и другой у мостика работают над кабелем, который идет по левому борту.


Субмарины США «Gato»

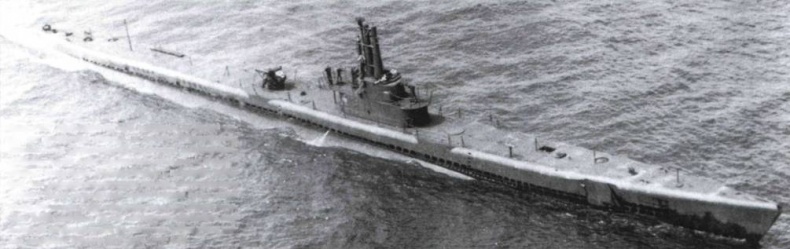

Хотя лодку «Spikefish» (SS 404) построили на другой верфи, она походит на «Benny», но имеет ряд интересных особенностей. Построенная в Портсмуте на правительственной верфи лодка имеет дополнительный ряд дренажных отверстий, покатую палубу и срезанную рубку, так что заднюю «сигаретную палубу» поддерживает стойка. Такая конструкция задней палубы не получила распространения, так как вскоре на лодки начали ставить более тяжелые 40-мм «бофорсы». «Spikefish» выглядит на снимке светлой, по-видимому, лодка несет редкий камуфляж Measure 10 (Ocean Gray 5–0).


Субмарины США «Gato»

«Sand Lance» (SS 381) у верфей Mare Island, 27 февраля 1945 г. Лодка прошла крупную модернизацию и ремонт после того, как корма лодки получила сильные повреждения в результате попадания глубинной бомбы. На корме установлено пятидюймовое орудие. Деревянный настил палубы заканчивается как раз на уровне пушки. Дальше идет голая сталь, что встречалось очень редко. Передний перископ несет также радар ST, но лодка также оснащена более старым зенитным радаром SD.


Субмарины США «Gato»

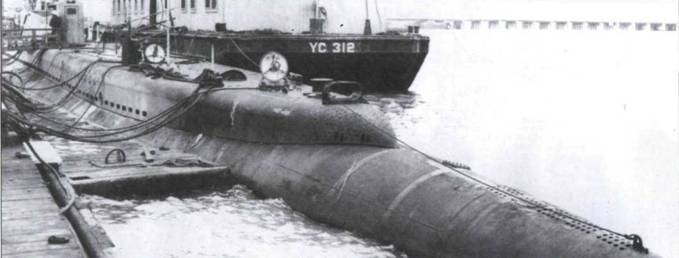

Хорошо видно устройство легкого корпуса в передней части корпуса. Известно несколько вариантов конструкции корпуса у лодок класса Gato. Лодка «Sand Lance» имеет более острый вариант.


Субмарины США «Gato»

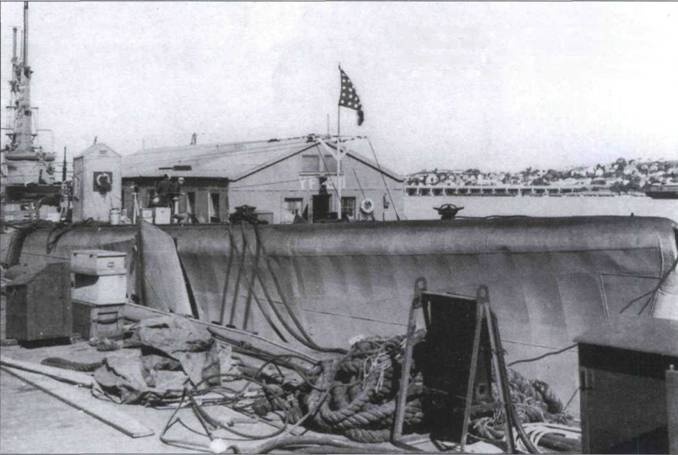

Многочисленные отверстия, которые пронизывают наружную обшивку и палубу можно увидеть на этом снимке лодки «Bowfin» (SS 287), сделанном 28 ноября 1944 г. Все видимые части легкого корпуса (исключая палубы) всегда окрашивались в матовый черный цвет, независимо от того, какой лодка несла камуфляж. В данном случае лодка несет камуфляж Measure 32/3SS-B — «light gray job». Корма выкрашена в черный цвет, а дальше следуют участки Ocean Gray 5–0 и Haze Gray 5-H.
