В ходе работ на эти самолеты пост авили два разных двигателя с разными направлениями вращения винта – I4M 04 и 14М 05. Эти самолеты получили обозначение В-I, но сохранили старые номера (0151-0160). В начале 1942 года эти самолеты передали в строевые части. В программе RLM от 1 января 1941 года планировалось закупить 60 Hs 129 В. которые должны быть получены с июня по декабрь. Причем ранее произведенные самолеты с «Аргусами» (27 самолетов) должны были переоснащены на двигатели «Гном-Рон» 14М.

Hs 129 В

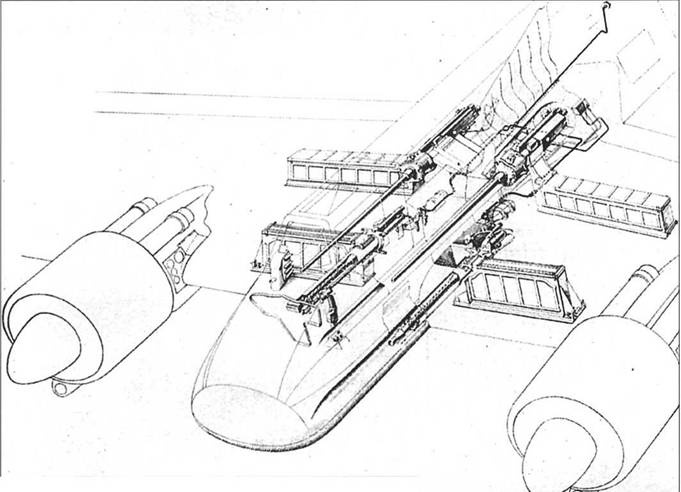

Прорисовка стандартного вооружения штурмовика из двух MG 17 и двух MG 151

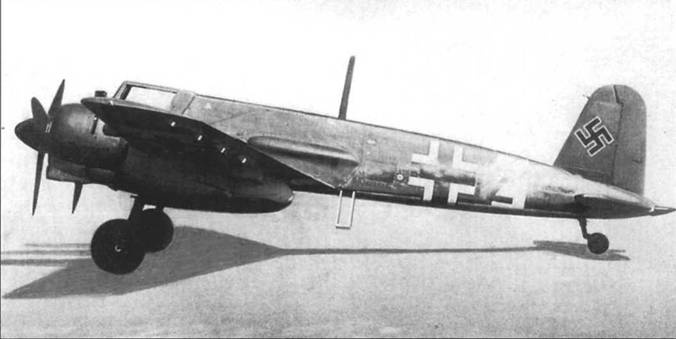

Фотография из учебного слайда времен войны. На фото Hs 129 В-1, W.Nr. 0152, KG+GJ.

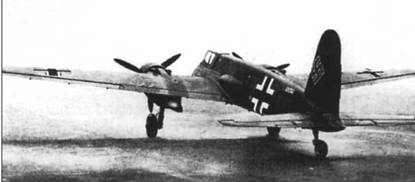

Еще одно фото из той же инструкции. На фото Hs 129 В-2, W.Nr.0202, GD+ZB. Этот самолет был построен как В-1, а потом был переделан по стандарту В-2.

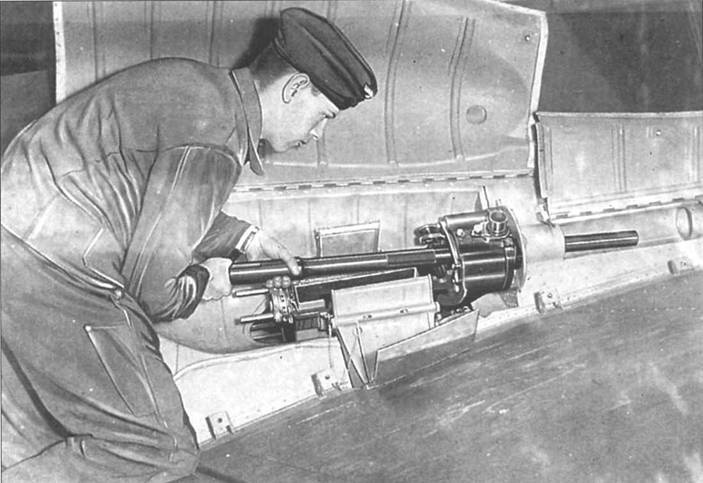

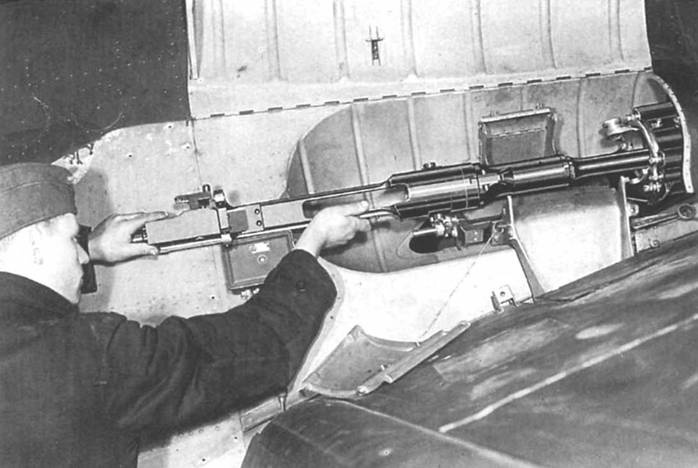

Четыре фотографии, которые показывают установку 20-мм пушки МG151

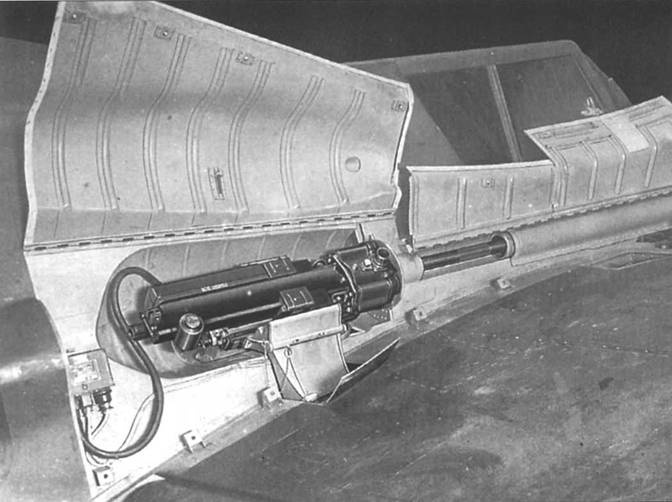

Детали центральной части фюзеляжа: 1 – полость за MG 151; 2 – панель, прикрывающая MG 151

Новая партия штурмовиков В-0 получила Stammkennzeichen. начиная с KK+V1 и производственные номера – от W.Nr. 0016 до 0042. Первым штурмовиком, получившим французский двигатель, стал прототип V3 (W.Nr. 129 3003). который все еще находился в Рехлине. 1 февраля 1941 года его вернули на завод, где переоборудовали, изменив центральную часть крыла. Кроме того, часть внутреннего оборудования было перенесено. так как из-за более тяжелых двигателей центр тяжести изменился. Конструкция фюзеляжа практически не подверглась изменениям. Новый прототип, получивший обозначение Hs 129 V3/U1, совершил первый полет 19 марта 1941 года. Из-за установки более мощных двигателей все характеристики самолета улучшились. После удачных испытаний началось массовое переоборудование построенных самолетов по стандарту «В».

Одновременно конструкторы начали работы по изменению конструкции крыла. В результате площадь увеличилась с 28.40 квадратных метра до 29. Фюзеляж также немного облагородили. Наибольшим изменениям подверглась конструкция фонаря, наиболее значительной из которых было сдвиг его назад.

Кроме того, верхняя металлическая панель была заменена на бронестекло, что значительно увеличило обзор летчику назад. Что касается приборной доски, то часть приборов были перенесены на другое место. В результате всего этого появился Hs 129 «Берта». который по своим характеристикам был гораздо лучше, чем предшественник – «Антон». Первым серийным самолетом серии В-0 стал переоборудованный Hs 129 А-0 (W.Nr. 129 3007. GM+OD).

Производство В-0 началось в последние месяцы 1940 года, однако первый «настоящий» В-0 (W.Nr. 0016. KK+VI) был выкачен из ангара только в августе 1941 года. Второй и третий В-0 сдали в следующем месяце. А полностью партия из 18 самолетов была закончена в начале 1942 года. Еще до того как был сдан последний В-0, произошла первая трагедия: второй В-0 (W.Nr. 0017. KK+VJ), во время испытаний в Рехлине 6 января разбился, причем погиб летчик-испытатель Конрад Бевермейр. Еще два самолета (W.Nr. 0039 и 0042) были потеряны в июле и августе 1942 года на Восточном фронте – а конкретно на аэродроме «Тацннская».

Одновременно I января 1942 года были утверждены варианты вооружения Hs 129 В-1:

– Standige Ausrustung (стандартный):

2 х 7.92 мм пулемета MG 17 с боекомплектом в 1000 патронов на каждый (стреляют вперед, установлены в передней части фюзеляжа), 2 х 20 мм пушки MG 151с боекомплектом в 250 снарядов на ствол (стреляют вперед, установлены в передней части фюзеляжа).

2 х 50 кг бомбы С50 или 48 х SD2 2.2 -кг бомбы (подвеска под крылом),

I Robol (автоматическая фотокамера) 24 х 24, 60 снимков.

– Zusatzliche Ausrustung (дополнительное оборудование):

I х 30 мм пушка МК 101 с боекомплектом на 30 снарядов (в подфюзеляжной гондоле) или 4 х 7.92 мм пулемета MG 17 с 1000 патронами на каждый (на том же месте) или 4 х 50 кг бомбы С50 или I х 250 kg С250 или 96 х SD2 кг (подфюзеляжная подвеска) или 1 Rb 20/30 (фотокамера).

Причем в отличии от большинства германских самолетов никаких отличий в обозначении переоборудованных Hs 129 не было.

Первой основной серией штурмовиков, которые были переоборудованы по стандарту «В» были 27 А-1 (W.Nr. 0016-0042). Следующими были 10 первых В-0 (W.Nr. 0151- 0160). переделанных по стандарту В-1. Планировалось также построить 60 В-I (W.Nr. 0161-0210), но только 40 были построены как В-1 (W.Nr. 0161-0200), а последнее десять – как В-2. Пятидесятый и последний В- I (W.Nr. 0200) был построен в середине мая 1942 года. После чего основное производство штурмовиков было перенесено на новый завод «Henschel Flugzeugwerk Johannisthal», который был размещен в цехах обанкротившегося автомобильного завода.

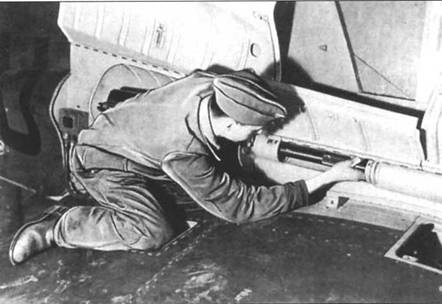

Оружейник укладывает лепту MG 151
