Топливная система – представляла собой два больших бака расположенных в крыле, за лонжероном вблизи фюзеляжа самолета. Топливо подавалось к двигателю через систему фильтров при помощи насосов с электроприводом. Имелись аварийные топливные краны, размещенные на противопожарной перегородке. Баки заполнялись топливом типа С-3 – этилированным авиационным бензином с октановым числом 96.

Кислородное оборудование – в его состав входили кислородный аппарат фирмы «Dragcr» вместе к краном и манометром, смонтированными в металлической коробке на правой стороне кабины самолета. Аппарат снабжался кислородом через металлические трубки от цилиндрических баллонов емкостью 2 литра каждый. Баллоны размещались в задней части фюзеляжа и наполнялись через общий клапан, размещенный снаружи фюзеляжа. Давление в полностью заправленных баллонах составляло 150 атмосфер.

Вооружение самолета. Не-100D был вооружен тремя пулеметами Rheinmetall- Borsig MG 17 калибра 7,92 мм, в том числе два МС 17 располагались в корневой части крыльев, вблизи фюзеляжа, и были синхронизированы для ведения огня через лопасти воздушного винта. Третий пулемет был установлен в фюзеляже и также был приспособлен для ведения огня через лопасти воздушного винта.

Взвод и перезарядка вооружения производились при помощи электропневматической системы, для каждого пулемета MG 17 предназначался отдельный баллон со сжатым воздухом емкостью по 2 литра каждый.

Боезапас составлял 500 патронов на каждый пулемет, набитых в ленты, уложенные в трех отдельных коробках, расположенных в фюзеляже. Для прицеливания служил оптический коллиматорный прицел с электрической подсветкой типа Revi C/I2C, правда, на некоторых экземплярах самолета мог устанавливаться прицел другой модели.

Первоначально вместо фюзеляжного MG 17 должна была устанавливаться пушка Rheinmetall-Borsig (Oerlikon) MG-FF калибра 20 мм, но как оказалось, ее работа приводила к опасной тряске, которая могла повредить систему охлаждения масла и охлаждающей жидкости.

Оборудование – представляло собой обычный набор приборов для навигации и контроля работы двигателя в рамках, предусмотренных для одномоторных истребителей. Указатели были сгруппированы на приборной доскс, которая размещалась в передней части кабины пилота, причем указатели для навигации, контроля полета (высотомер скоростимер. вариометр и т.д.) размешались в центральной части панели с амортизацией из толстых резиновых прокладок. Самолет оснащался радиостанцией фирмы «Telefunken».

Окраска и обозначения

Прототипы самолета не окрашивались (оставались в цвете натурального металла) либо однотонно окрашивались краской RLM 02 Grau (серый). На рекордном V8 были дополнительно зашпаклеваны места стыка листов обшивки. Интересную окраску несли самолеты Не-100D-I выступавшие в роли фиктивных «Не-113», они имели окраску типичную для дневных истребителей Lufhvaffc того времени – RLM 70/RLM 71 и RLM 65.


Heinkel Не 100

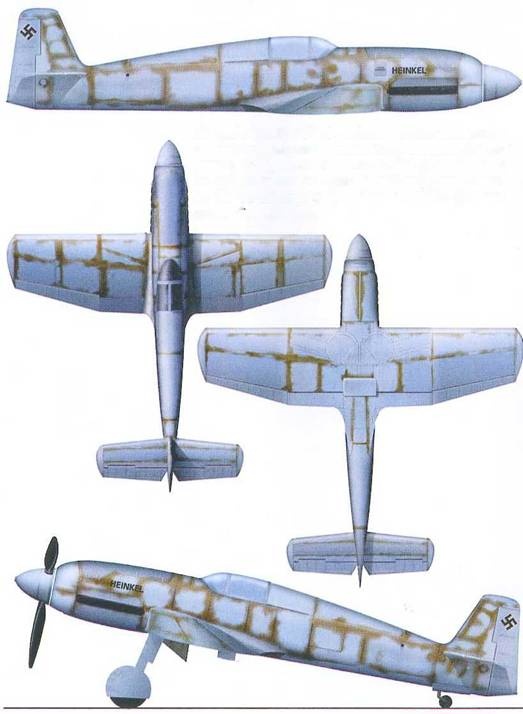

Прототип Не-100VI в своей первоначальной конфигурации, январь-февраль 1938 года. Весь планер – цвета натурального металла.


Heinkel Не 100

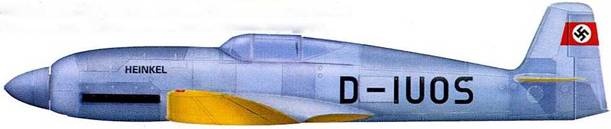

Не-100V2 «D-IUOS» июнь 1938 года, вскоре после установления генералом У детом рекорда скорости на 100-километровом замкнутом маршруте.


Heinkel Не 100

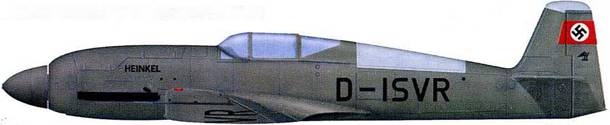

Не-100V3 «D-ISVR», первоначальный вид самолета, 1939 год.


Heinkel Не 100

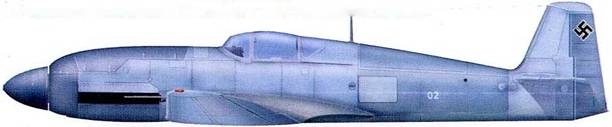

Не-100D-0, второй самолет «нулевой» серии. Весь планер – цвета натурального металла.


Heinkel Не 100

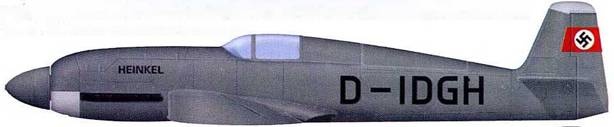

Самолет Не-100 V8, регистрационный код -«D-IDGH», апрель-май 1938 года. Самолет окрашен полностью в цвет RLM 02 (Grau). Код нанесен только на фюзеляже.


Heinkel Не 100

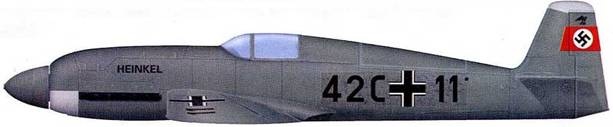

Не- 100 V8, регистрационный код – «42С+11», лето 1938 года. Самолет окрашен полностью в цвет RLM 02 (Grau).


Heinkel Не 100

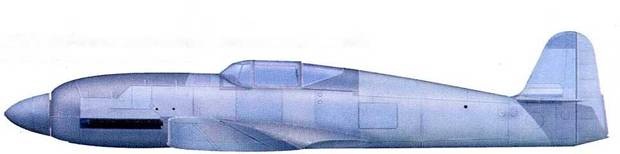

Не-100V5, самолет имеет цвет натурального металла.


Heinkel Не 100

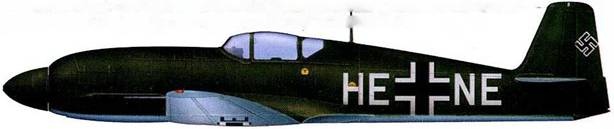

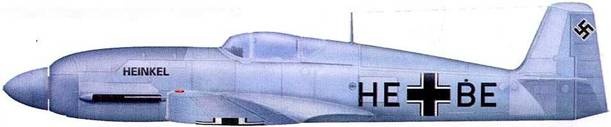

Не-100D-0, регистрационный код – «HE-NE», лето 1939 года. Самолет окрашен в соответствие со стандартной камуфляжной схемой Люфтваффе того времени – RLM 70/ RLM 71/RLM 65.


Heinkel Не 100

Истребитель Не-100V8 – вид самолета на момент установлении на нем абсолютного мирового рекорда скорости, 30 марта 1939 года. Весь планер имеет цвет натурального металла (не окрашивался), места стыка листов обшивки зашпаклеваны. Пилот – флюг-капитан Ганс Дитерли.


Heinkel Не 100

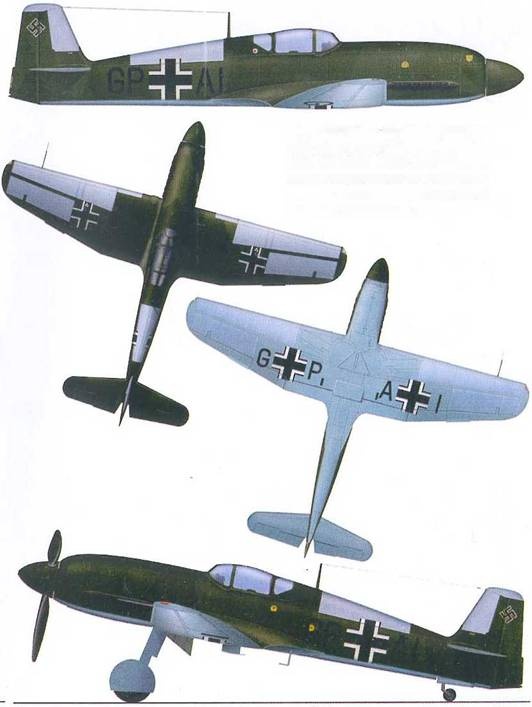

Не-100D-0 «GP-А1», самолет «нулевой» серии; камуфляжная окраска – RLM 70/ RLM 71/RLM 65. Панели цвета натурального металла, указывают места размещении панелей системы охлаждения.


Heinkel Не 100

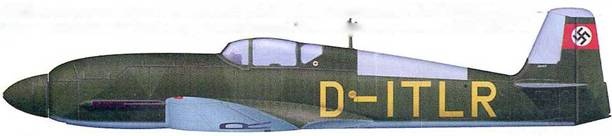

Не-100D-0 «D-1TLR», самолет несет регистрационный код последнего прототипа – He-100 V10. Машина окрашена в соответствие со стандартной камуфляжной схемой Люфтваффе того времени – RLM 70/RLM 71/RLM 65.


Heinkel Не 100

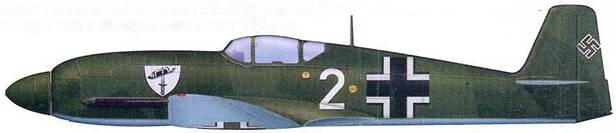

Не-100D-1, «белая 2». выступающий под именем «Не-113», в окраске фиктивного боевого истребительного подразделения, весна 1940 года.


Heinkel Не 100

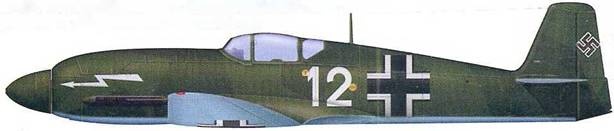

Не-100D-I, «белая 12», как «Не-113», в окраске фиктивного боевого истребительного подразделения «Blitzgesdnvader», весна 1940 года.


Heinkel Не 100

Не-100D-I, «белая 12», как «Не-113», в окраске фиктивного подразделения ночных истребителей, лето 1940 года.


Heinkel Не 100

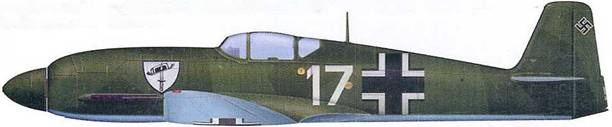

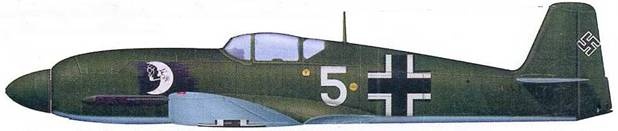

Не-100D-I, «белая 17», как «Не-113», а окраске фиктивного боевого истребительного подразделения, весна 1940 года.
