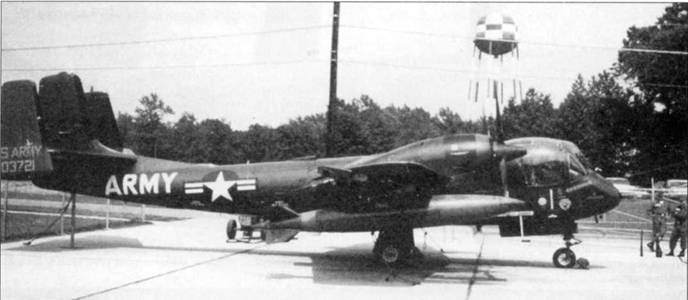

OV-1 А на стоянке аэродрома Форт-Юстис. Носки крыла и оперения – черные, установлена противообледенительная система.

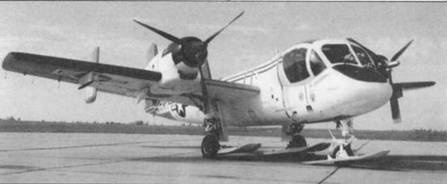

59-2620 – один из нескольких AO-1AF, оснащенных в испытательных целях колесно-лыжн ым шасси.

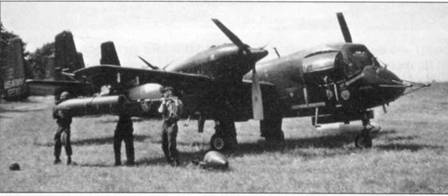

OV-1A 59-2610, под крылом на пилонах подвешены блоки НАР и пулеметные контейнеры, испытания вооружения. Обратите внимание на установленную в носовой части фюзеляжа радиоантенну для связи с подразделениями сухопутных войск.

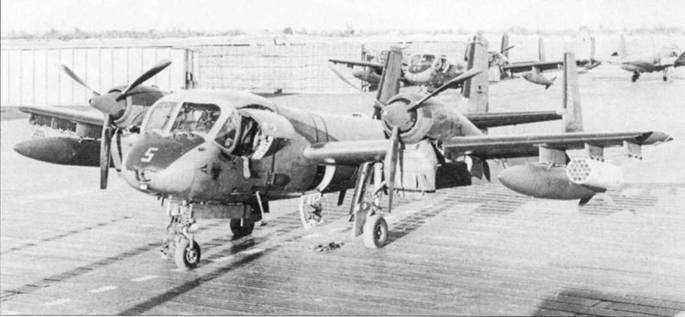

Вооруженный неуправляемыми ракетами «Мохаук» из 131-й роты на выложенной перфорированными металлическим листами ВПП авиабазы Фу Бай, Южный Вьетнам, 1970 г. Однажды илот вооруженного блоками НАР самолета 0V-1 доложил о сбитом северовьетнамском истребителе МиГ-17.

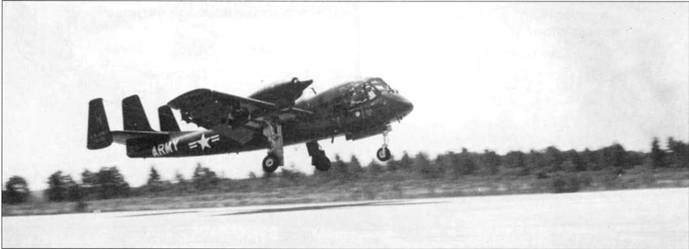

JOV-1A демонстрирует возможность короткого взлета с полной боевой нагрузкой из четырех 500-фунтовых бомб времен Второй мировой войны.

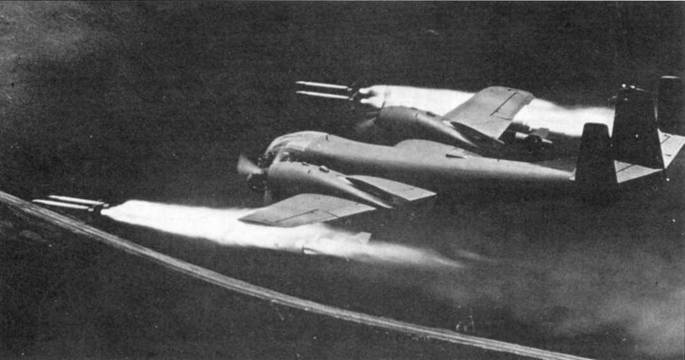

Практические стрельбы 2,75-дюймовыми неуправляемыми авиационными ракетами с самолета JOV-1.

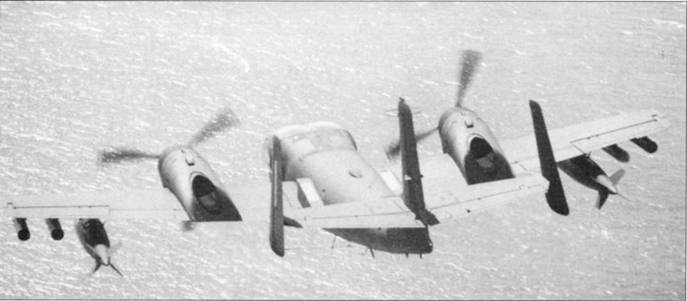

Самолет JOV-1A в полете над акваторией Южно-Китайского моря, под крылом подвешено четыре блока ПАР ХМ-157 и пара 150- галлоных топливных баков. Над крылом установлены кассеты с осветительными ракетами.

JOV-1A в конфигурации для выполнения ночной вооруженной разведки – это когда самолет самостоятельно ищет и уничтожает цели. На среднем пилоне висит контейнер SUU-12 с 12,7-мм пулеметом, на внутреннем и внешнем пилонах – девять осветительных ракет Мк 24.

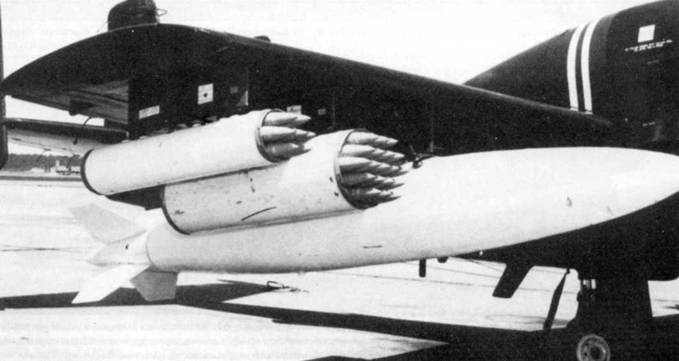

Во Вьетнаме типичная боевая нагрузка «Мохауков» состояла из семизарядных блоков НАР ХМ-157 и 19-зарядных блоков НАР ХМ=159; калибр ракет обоих блоков – 2,75 дюйма. Пилоны под крылом «Мохаука» появились благодаря требованиям корпуса морской пехоты, которые нуждались не в самолете визуального наблюдения, а в легком штурмовике.

Последний прототип YAO-1, 57-6541, был модернизирован в вариант AO-1BF, в этом виде самолет выполнил первый полет 13 сентября 1960 г. Хотя самолет сохранил «короткое» крыло и фотокамеры, которые ассоциируются с вариантом OV- 1А, на нем установили РЛС бокового обзора Моторола AN/APS-94. Антенна РЛС размещалась в контейнере длинной 5,49 м, изготовленным из стеклоткани. Контейнер крепился в передней части фюзеляжа снизу справа. В целях компенсации возросшей в связи с установкой РЛС массы самолета, на OV-1В не ставились тормозные щитки и четыре подкрыльевых пилона – оставили только два пилона для подвески дополнительных топливных баков. На первых 17 построенных самолетах АО-1 BF стояли «короткие» крылья. На десяти из этих 17 самолетов позже установили «длинные» крылья увеличенного на 1,82 м размаха. Крылья увеличенного размаха оснащались только двумя пилонами, предназначенными для подвески сбрасываемых дополнительных топливных баков. Площадь «длинного» крыла составляла 33,45 м2.

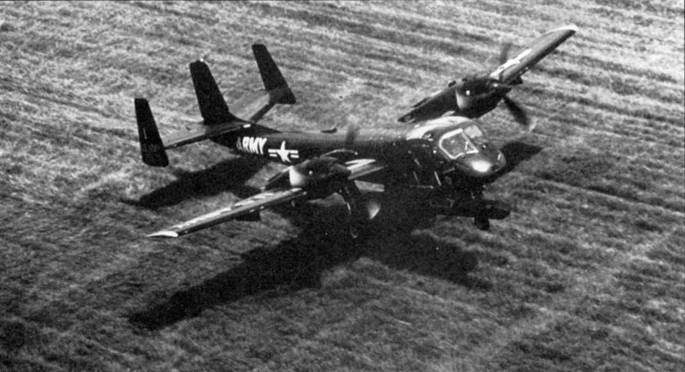

OV-1 В (62-5874) выполняет посадку на травянистый аэродром, 1964 г. Самолет оснащен крылом увеличенного размаха.

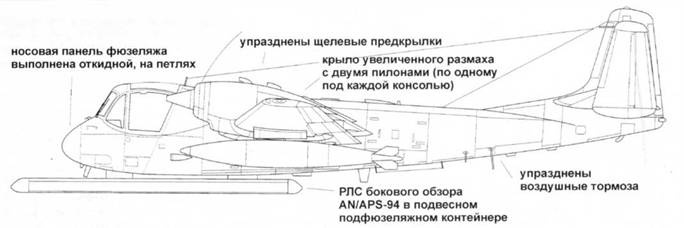

OV-1B поздней постройки

Первый серийный OV-1B (59-2621), летные испытания РЛС бокового обзора. Антенна РЛС размещалась в длинном узком контейнере, изготовленном из стеклоткани. В состав бортового оборудования самолета OV-1B включили доплеровскую навигационную систему AN/.APN-129, с помощью которой осуществлялась привязка к координатам «картинки», получаемой РЛС.

Установка РЛС бокового обзора

OV-1A

OV-1B

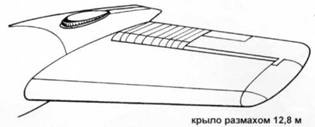

Развитие крыла

OV-1A

OV-1B

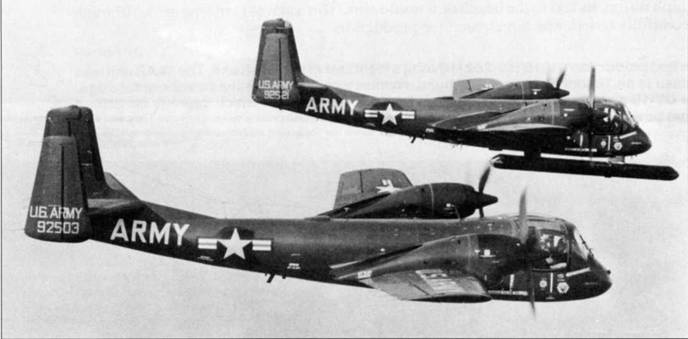

Первый серийный OV-1A (59-2503) и первый серийный OV-1B (59-2621) в совместно полете над Лонг-Айлендом, Нью-Йорк, 1961 г.OV-1В оснащен контейнером с РЛС бокового обзора.

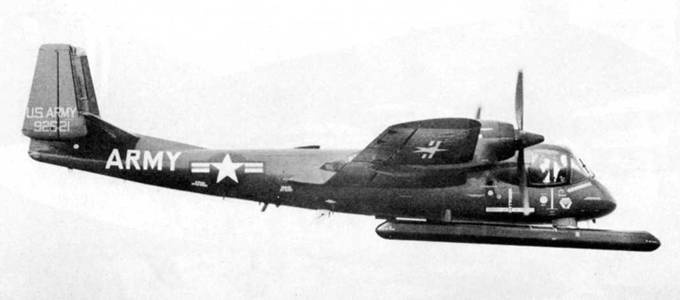

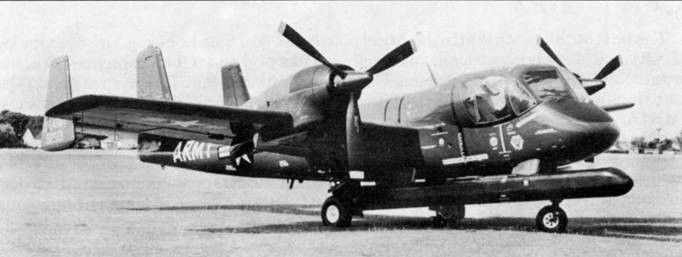

«Мохаук» 59-2621 – первый серийный OV-1B. На OV-1B двойное управление не устанавливаюсь, равно как не монтировались под крылом пилоны для подвески вооружения, только – пилоны для дополнительных 150-галлонных топливных баков. В подфюзеляжном контейнере размещена РЛС бокового обзора Моторода AN/APS-94.

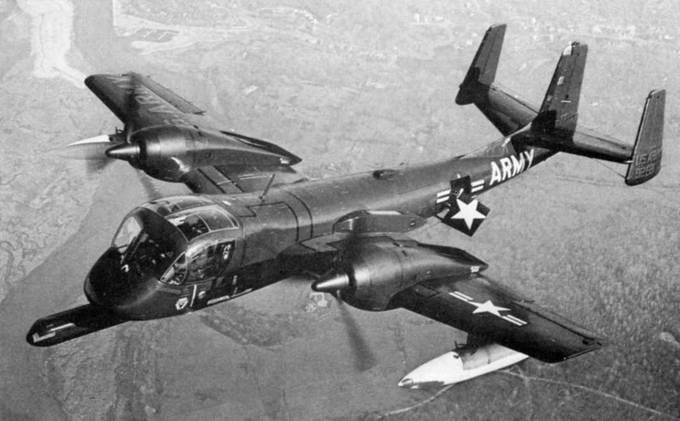

Первый серийный OV-1 В (59-2621) в испытательном полете в районе заводского аэродрома фирмы Грумман. Щитки воздушных тормозов отклонены. Па поздних OV-1B в целях экономии массы от установки воздушных тормозов отказались.

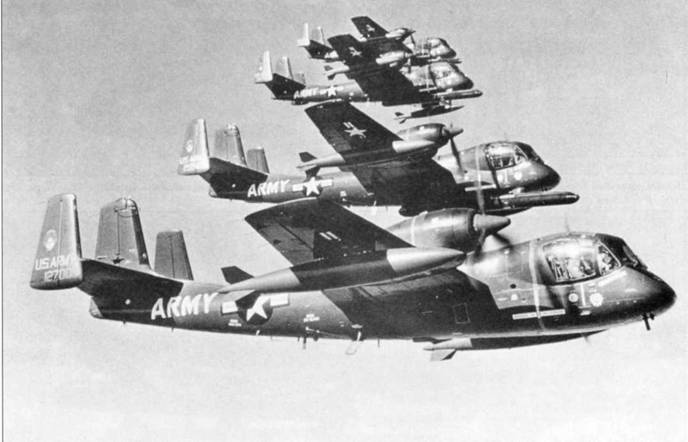

В одном строю летят три OV-1B и один OV-1C, учебный полет. Крайне редкий кадр, так как «Мохауки» обычно летали по одиночке или парой.
