Незадолго до появления спецификации на самолет LARA, корпус морской пехоты выдал техническое задание к самолету LMAA (Light Marine Attack Aircraft), призванного закрыть по своим характеристикам брешь между реактивными штурмовиками и вооруженными вертолетами. В ответ на требования к самолету LMAA фирма Грумман предложила проект «Мохаука» в ударном варианте, получивший фирменное обозначение «модель 134R». С появлением спецификации по самолету LARA, фирма Грумман отправила свой проект «модели 134R» и в Пентагон. В конкурсе на самолет LARA приняли участие следующие проекты: Дуглас D-855, Локхид CL-760, Дженерал Дайнемикс «модель 148», Бич PD-183, Гудиер GA-39, Хелио «модель 1320», Норт Америкэн NA-300.

Спецификация по самолету LARA получилась необычной, проекты самолетов LARA,KaK следствие, также получились необычными, но, что характерно, все фирмы-участницы предлагали использовать в своих проектах турбовинтовые двигатели. Описание конкурса представляет очень большой интерес, но заниматься им уместнее в истории самолета Норт Америкэн OV- 10 «Бронко» – конкурс выиграла фирма Норт Америкэн с проектом самолета NA-300, который воплотился в самолет OV-IO.

Проект же «модель 134R» фирмы Грумман отличался от базового варианта OV-1 измененной носовой частью фюзеляжа с тандемным расположением членов экипажа и перенесенным в нижнюю часть центральной части фюзеляжа крылом. Был расширен ассортимент боевой нагрузки, включая УР воздух-воздух «Сайдуиндер». Работы по «модели 134G» не пошли дальше постройки моделей, так как победителем конкурса был объявлен проект самолета NA-300.

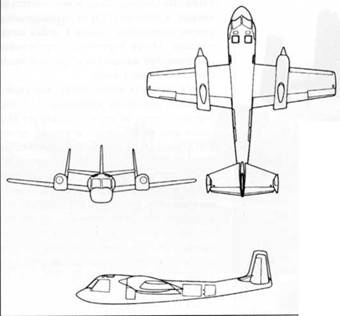

OV-1E

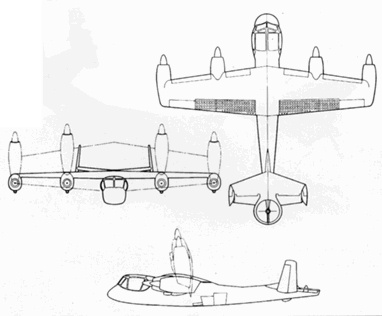

Model 134Е VTOL Mohawk

Участники конкурса LARA

Helio 1320

Beech PD 183

Lockheed CL-760

Martin

General Dynamics Model 48

Douglas D-855

Goodyear GA 39

North American NA-300

«Мохаук» стал первым самолетом армии США, оснащенным турбовинтовыми двигателями и первым же армейским самолетом с катапультируемыми креслами членов экипажа. В передней части фюзеляжа длиной 12,60 м расположена двухместная кабина пилотов (пилоты сидят бок о бок); второй пилот выполняет по совместительству обязанности наблюдателя. Развитое остекление кабины с боковыми стеклами блистерного типа обеспечивает великолепные обзор нижней полусферы, что имеет особе значение для самолета визуальной разведки. Номинально самолет оснащен двойным управлением, но обычно «правый» комплект органов управления демонтировался и второй пилот становился «чистым» наблюдателем.

Органы управления шагом винтов и двигателями расположены на единой консоли между креслами пилотов. Основной комплект приборов установлен в левой части приборной доски, но показания приборов доступны для считывания с правого кресла. Органы управления навигационной аппаратурой, радиосвязью, фотоаппаратурой расположены на центральной консоли между креслами пилотов.

Масса бронезащиты членов экипажа составляет 108 кг, лобовое остекление фонаря кабины выполнено из бронестекла толщиной 25 мм, обеспечивающего защиту от обычных пуль винтовочного калибра и мелких осколков.

В кабине установлено два катапультируемых кресла Мартин-Бейкер Mk-J5, обеспечивающих благополучное покидание самолета в любом диапазоне высот при скорости самолета от 185 до 833 км/ ч. Позже в рамках программы модернизации на самолете были установлены катапультируемые кресла Mk-J5D, у которых нижний порог скорости благополучного покидания самолета снижен до 111 км/ч. Верхние панели фонаря кабины снабжены механизмом аварийного сброса, но катапультирование выполняется сквозь остекление фонаря.

Как уже отмечалось, «Мохаук» разрабатывался с учетом эксплуатации на полевых неподготовленных взлетно-посадочных площадках и на легких авианосцах. Самолет оснащен трехопорным шасси с носовой опорой. Уборка и выпуск опор шасси производится гидроцилиндрами. Опоры допускают выполнение посадки с вертикальной скоростью снижения 5,2 м/с. Колеса всех трех стоек шасси снабжены пневматиками низкого давления. Передняя опора шасси – управляемая, поворот стойки осуществляется гидроприводом. Минимальный радиус разворота самолета на аэродроме составляет 8,5 м. Предусмотрена замена колес лыжами для эксплуатации с заснеженных ВПП.

Крыло размахом 12,6 м и площадью 30,66 м2 установлен с положительным поперечным V 6,5 град. Крыло имеет развитую механизацию в виде двухсекционных элеронов, закрылков и предкрылков, внутренние секции элеронов работают синхронно с закрылками (при выпуске закрылков, отклоняются вместе с закрылками). Приводы элеронов и закрылков – гидравлические. По требованию представителей корпуса морской пехоты, видевших в самолете легкий штурмовик, под крылом предусмотрена возможность установки шести пилонов для подвески вооружения. По два внешних пилона каждой консоли рассчитаны на подвеску груза массой до 500 фунтов (227 кг), один внутренних – на груз массой до 1000 фунтов (454 кг).

Горизонтальное оперение состоит из неподвижного стабилизатора и руля высоты. Управление рулем высоты и рулем направление – механическое, рули связаны с органами управления в кабине пилотов системой тяг и тросов. По бортам задней части фюзеляжа расположены два щитка воздушного тормоза, приводы щитков – гидравлические. Внешние рули и половинки горизонтального оперения — взаимозаменяемы; левые можно менять на правые и наоборот. Также взаимозаменяемыми выполнены правая и левая мотогондолы. Отсек бортового электронного оборудования находится в средней части фюзеляжа ниже крыла.
