Первый полет самолет МиГ-29М выполнил 25 апреля I9S6 г. Сначала самолет был оснащен двигателями РД-33, затем на него поставили РД-33К.

Высоту фонаря кабины на МиГ-29М увеличили для улучшения летчику обзора вниз – вперед. Воздухозаборники двигателей снабжены решетками, по типу используемых в воздухозаборниках истребителей Су-27.

Па МиГ-29М был полностью изменен гаргрот, в котором разместили устройства отстрела ловушек.

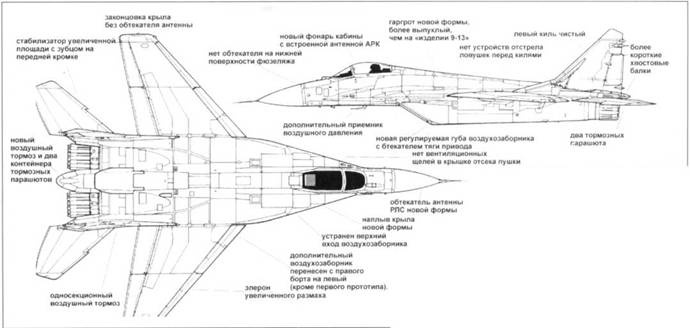

МиГ-29М «изделие 9-15»

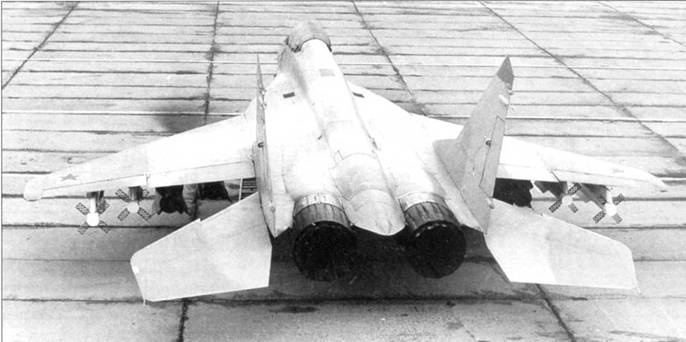

Еще одно внешнее отличие МиГ-29М – новый воздушный тормоз и два контейнера для тормозных парашютов, которые закрываются общим колпаком.

Пятый прототип самолета «9-15» с ракетами Х-31. Под установку антенны РЛС Н-010 был увеличен размер носового обтекателя.

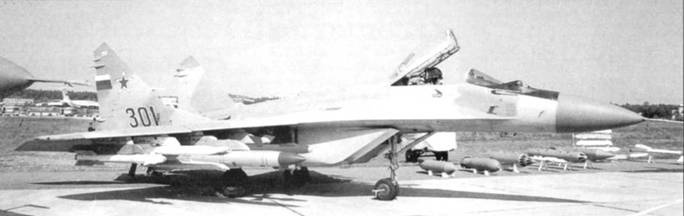

Борт «301» – шестой и последний МиГ-29М. Под крылом подвешены ракеты Р-27, Р- 73, РВВ-АЕ и Х-31.

Один из первых МиГ-29 «изделие 9-13», сфотографированных ушлыми фотокорами за пределами СССР. В феврале 1990 г. несколько таких самолетов приземлились на польском аэродроме Чойни. Под крылом истребителя подвешены ракеты Р-60, Р-73 и Р-27.

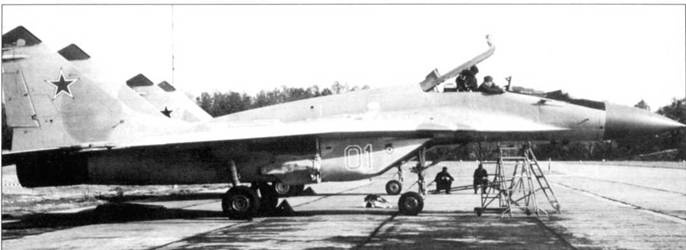

МиГ-29 «изделие 9-13» с бортовым номером «01» на венгерской авиабазе Кечкемет, август 1990 г. На воздухозаборнике нарисован маленький знак «Гвардия».

МиГ-29 «изделие 9-13» с бортовым номером «26» голубого цвета на стоянке демонстрационной базы аэродрома Кубинка.

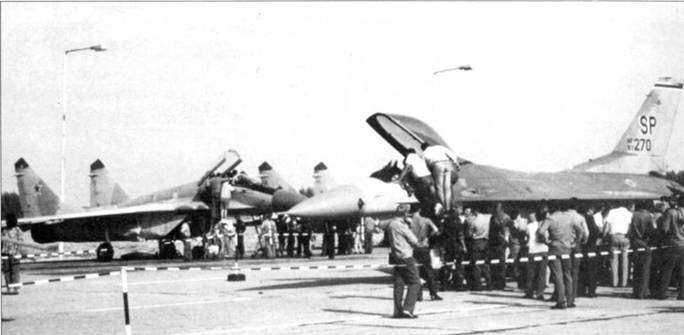

9 августа 1990 г. на летном поле венгерского аэродрома Кечкемет встретились истребители МиГ-29 «изделие 9-13» и американские F-16. Такая встреча произошла в Европе впервые со времени окончания Второй мировой войны.

Кроме того, исключены верхние воздухозаборники на корневых наплывах крыла, изменена форма передней кромки наплывов и каналов воздухозаборников двигателя, в каналах установлены убираемые решетки по типу используемых на истребителях Су-27, снижающие вероятность попадания в турбины посторонних частиц. В конце 1989 г. самолеты стали оснащаться двигателями РД-33К тягой по 53,90/86,25 кН (на первом прототипе стояли двигатели РД-33). За счет отказа от верхних воздухозаборников увеличен внутренний запас топлива до 6000-6250 л., то есть запас топлива во внутренних баках стал таким же, как у F/A-18 и больше, чем у Рафаля. По дальности и продолжительности полета МиГ-29М стал сопоставимым с Су-27. Специально для МиГ-29М были разработаны новые подвесные баки емкостью 2500 л, ранее на МиГ-29 использовались подвесные баки емкостью 1150 л.

Боекомплект к пушке ГШ-301 сокращен с 147 до 100 снарядов, что позволило увеличить емкость топливного бака, размещенного в левом наплыве крыла. По мнению Главного конструктора самолета Михаила Вальдеиберга, сокращение боекомплекта к пушке никак не отразилось на боевых возможностях истребителя: «Просто мы теперь реально представляем насколько точна и эффективна стрельба из пушки».

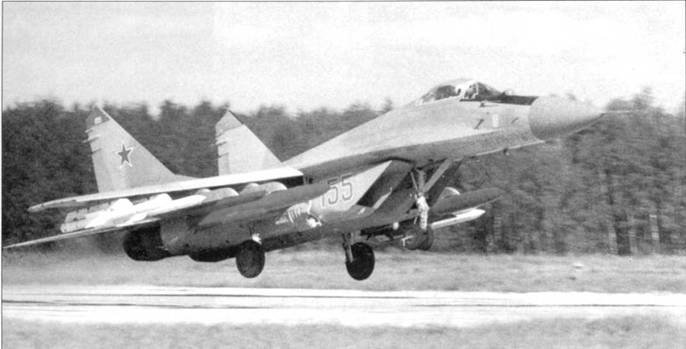

Самолеты МиГ-29М с бортовыми номерами «155» и «156» демонстрировались на различных авиашоу как МиГ-29МЭ и МиГ-33.

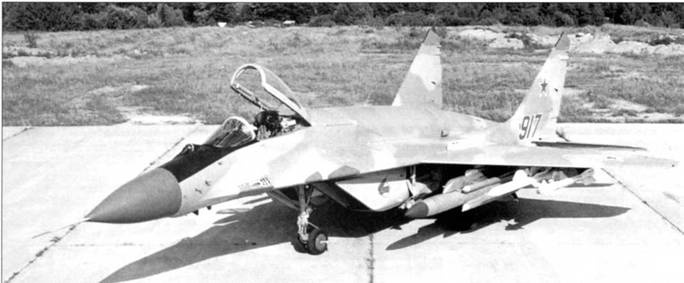

Демонстратор МиГ-29СЭ с бортовым номером «555» был модернизирован в вариант МиГ-29СМТ и получил новый бортовой номер «917». В гаргроте увеличенного размера размещены дополнительный запас топлива и электронное оборудование.

Самолет проектировался под двигатели РД-33К, разработанные для палубной модификации МиГ-29К, но на прототип были установлены двигатели РД-33.

Другим важнейшим нововведением стала аналоговая электродистанционная система управления, установленная вместо традиционной механической системы, которая применялась на прежних моделях МиГ-29, хотя на прототипе ЭДСУ была смонтирована только в канале тангажа. Использование ЭДСУ в комбинации с улучшением аэродинамики самолета позволило расширить область допустимых углов атаки с 30 до 35 градусов. Здесь необходимо отметить следующее: область допустимых углов атаки приводится по «фирменным» данным, в строевых полках максимально допустимый угол атаки устанавливается существенно ниже во избежание предпосылок к летным происшествиям, проще говоря – из-за перестраховки.

В состав системы управления оружием интегрирована РЛС Н-010 «Жук», способна одновременно сопровождать на проходе до десяти воздушных целей и наводить ракеты с полуактивной радиолокационной системой наведения на четыре из них. Дальность обнаружения целей у РЛС Н-010 на 25 % выше, чем у РЛС Н-019, кроме того РЛС Н-010 имеет режимы работы «по земле» (картографирования, масштабирования, синтезированной апертуры, «замораживания» изображения), позволяя применять высокоточное оружие класса воздух – поверхность. Вместо электронно-оптической системы АЭПрНК-29 установлен новый комплекс в составе телекамеры и лазерного дальномера – целеуказателя, обеспчеивающий использование управляемого оружие воздух – поверхность с лазерным и телевизионным наведением. Приборное оборудование кабины полностью обновлено. По современным стандартам оно представляется устаревшим, но следует учитывать время, в которое разрабатывался самолет и стремительный прогресс в области жидкокристаллических индикаторов. В середине 80-х годов о ЖК телевизорах народ вообще ничего не знал – из просто не существовало, а цветные ЖК индикаторы в кабинах боевых самолетов представлялись «последним писком» авиационной моды. В кабине МиГ-29М установлены два монохромных многофункциональных ЖК индикатора. С самолета возможно применение управляемого оружия класса воздух-поверхность.

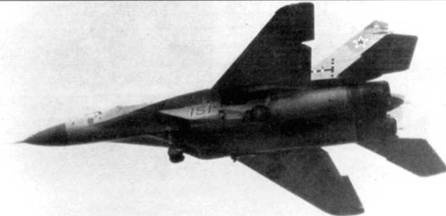

Всего на опытно-экспериментальном заводе фирмы было построено шесть летных прототипов самолета «изделие 9-15» («151», «152», «153», предсерийные «154», «155», «156») и один планер для проведения статических испытаний на прочность. Первый полет на «изделии (-15-1» (бортовой номер «151») выполнил 25 апреля 1986 г. летчик-испытатель В.Е. Меницкий. Опытные самолеты были задействованы в различных программах летных испытаний системы управления оружием, системы управления, определения летных характеристик, отработки применения управляемого оружия класса воздух-поверхность.
