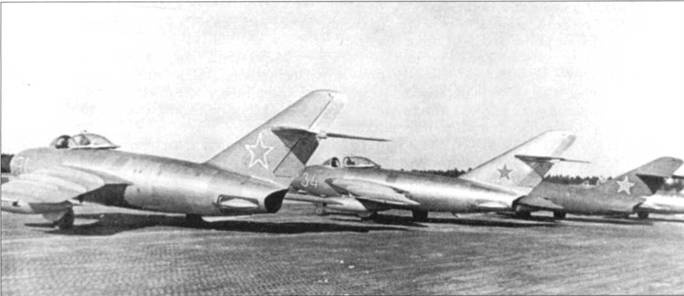

Третий слева МиГ-17 целикам окрашен в серый цвет. Бортовые номера – желтые с черной окантовкой. На снимке – самолеты «среднего» выпуска без антенн системы госопознавания на верхних поверхностях фюзеляжей, обязательных для самолетов раннего выпуска.

Развитие фюзеляжа

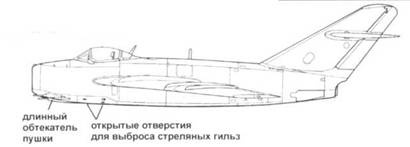

Прототип СИ-02

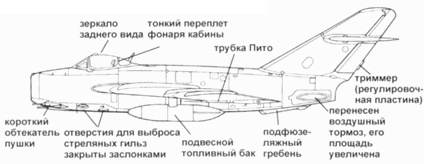

МиГ-17

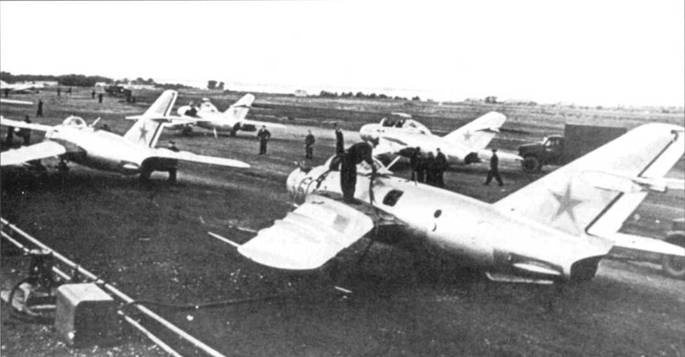

Подготовка к полету двух истребителей МиГ-17 и двух спарок МиГ-15УТИ. На истребителях МиГ-17 установлены системы защита хвоста «Сирена-2».

Истребители МиГ-17 первой производственной серии начали покидать заводской цех в августе 1951 г. В октябре эти самолеты поступили в строевые части для проведения эксплуатационных испытаний.

Первые МиГ-17 предназначались прежде всего для выполнения заданий по завоеванию превосходства в воздухе и эскортирования бомбардировщиков днем в простых метеоусловиях. В сравнении с МиГ-15, летные характеристики и техника пилотирования МиГ-17 изменились не сильно, за исключением поведения самолета в диапазоне высоких околозвуковых и трансзвуковых скоростей. Для опытных пилотов освоить МиГ-17 после полетов на МиГ-15 проблемы не составляло. На переучивание отводилось всего пять недель.

Серийные истребители МиГ-17 имели ряд отличий от прототипов. Не стоит забывать, что в прототипы конвертировали обычные МиГ-15бис. За исключением крыла и вертикального оперения прототипы ничем не отличались от МиГ-15.

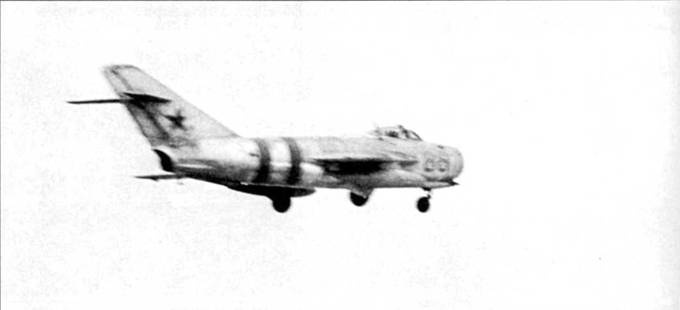

МиГ-17 с бортовым номером «88» голубого цвета взлетает с аэродрома во время проведения учении «Дунай» (вторжение амии Варшавского договора в Чехословакию). Перед началам операции на фюзеляжи советских самолетов были нанесены красные полосы вторжения.

Система защиты хвоста «Сирена-2»

МиГ-17 ранней постройки

МиГ-17 поздней постройки

Два МиГ-17 полка советской морской авиации. Под крылом установлены пилоны для топливных баков и бомб. Позже на них подвешивались направляющие для УР воздух-воздух К-13 с 11К головками самонаведения. Некоторое количество таких самолетов было экспортировано на Кубу.

На СИ-01 и СИ-02 имелись большие обтекатели пушек НР-23 с открытыми отверстиями для выброса стреляных гильз. Обтекатели 23-мм пушек истребителей МиГ-17 были короче, а отверстия под гильзы в нормальном положении закрывались заслонками. На обоих прототипах носовые опоры шасси ничем не отличались от носовых опор шасси раннего типа истребителя МиГ-15, в то время как на МиГ-17 стояла носовая опора по типу поздней передней опоры истребителя МиГ-15бис. СИ-2 и СИ- 01 имели по одному приемнику воздушного давления, установленному на правой плоскости крыла вблизи законцовки. На МиГ -17 стояло два ПВД. по одному на каждой консоли крыла. Воздушный тормоз увеличенной площади на МиГ-17 перенесен ниже и ближе к корме фюзеляжа и снабжен обтекателем гидроцилиндров.

Топливо помещалось в основном протектированном баке выше и ниже центроплана. а также во втором баке из алюминия, расположенным ниже сопла. Предусматривалась возможность подвески двух дополнительных баков под крылом.

В 1946 г. ОКБ Климова начала работать над улучшением характеристик и повышению надежности британского турбореактивного двигателя Роллс-Ройс «Нин», в результате этих работ появился двигатель ВК-1 увеличенной по сравнению с «Нином» тяги. Специалистам КБ Климова удалось значительно улучшить исходный двигатель, не увеличив его диаметра. На МиГ-17 ставился улучшенный вариант – двигатель ВК-1 А.

Впервые самолет МиГ-17 был показан на параде в Тушино 20 июня 1953 г. Изначально западные обозреватели обозвали истребитель как МиГ-15-3.

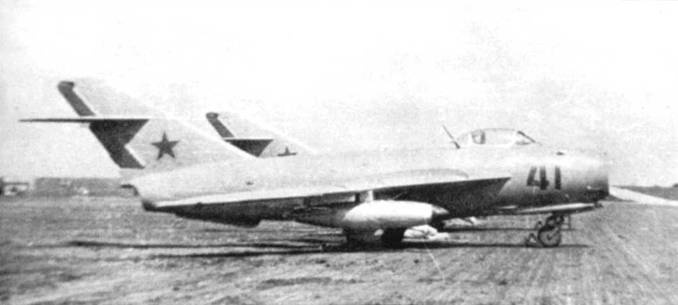

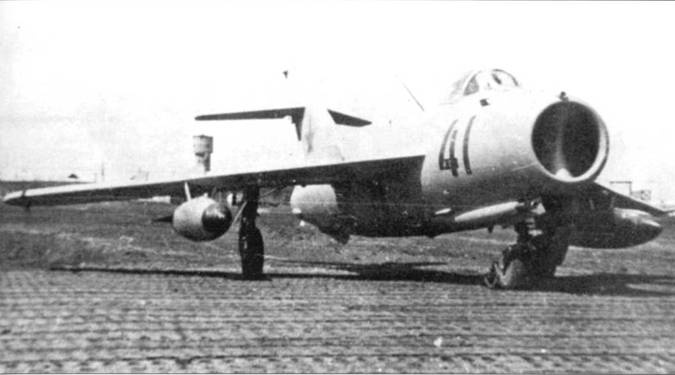

МиГ-17 с бортовым номером «41» красного цвета полностью окрашен в серый цвет. Большинство МиГ-17 советских ВВС эксплуатировались неокрашенными. Носовая часть подвесного топливного бака окрашена в красный цвет.

Пара истребителей МиГ-17 серого цвета. На переднем плане – самолет с бортовым номером 241» красного цвета. Передняя часть подвесного топливного окрашена в красный цвет. Самолет оснащено фонарем кабины, аналогичным фонарю кабины истребителя МиГ-15.

До образования НАТО па Западе использовалась система обозначения советской военной техники, принятая в США. Самолеты обозначались порядковыми номерами согласно хронологии их обнаружения западными экспертами. Так показанный в Тушино 18 августа 1946 г. самолет Я к-15 получил обозначение «тип 1», «МиГ-9» – «тип 2». В этой системе МиГ-15 известен как «тип 14», а МиГ-15бис – «тип 19». МиГ-17 получил западное обозначение «тип 38».

После создания в 1955 г. агрессивного блока НАТО, была введена новая система обозначения советской авиационной техники взамен «хипов» с порядковыми номерами. Координационный комитет по авиационным стандартам (ASCC, Air Standards Coordinating Committee) присваивал имена самолетам в зависимости от их тактического назначения, так названия всех истребителей должны были начинаться на букву «F», Fighter. Модификации обозначались буквами в алфавитном порядке, которые добавлялись к названию. По новой системе обозначений истребитель МиГ-17 получил в НАТО наименование Fresco-A. В середине 1955 г. на стандарт НАТО в плане понменования советских самолетов перешли ВВС США.

Вооружение истребителя МиГ-17 было таким же, как у МиГ-15бис поздних серий. Одна 37-мм пушка Н-37 ставилась по правому борту на опускаемом лафете, две 23- мм пушки НР-23 – по левому борту. Обслуживать и снаряжать боекомплектом пушки истребителя МиГ-17, благодаря опускаемым лафетам-платформам, было исключительно удобно. Платформа опускалась вниз на тросах с помощью ручной лебедки, обеспечивая доступ ко всем узлам и агрегатам артиллерийских систем, а также к зарядным ящикам.

Комбинация из двух 23-мм и одной 37- мм пушек делала самолет МиГ-17 исключительно опасным для истребителей и бомбардировщиков противника, однако низкая скорострельность пушек по сравнению с авиационными пулеметами, снижала вероятность попадания в самолет противника при ведении маневренного воздушного боя.
