МиГ-21

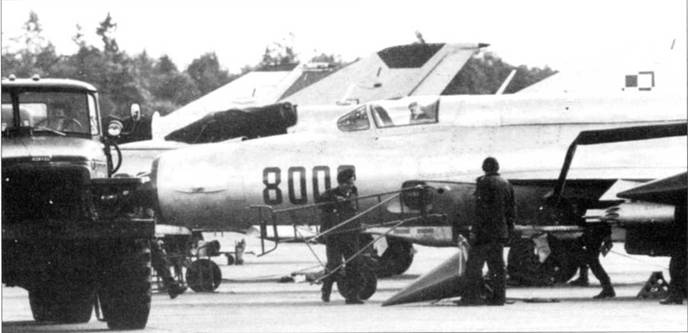

Техники готовит к очередному вылету МиГ-21МФ с бортовым номером «8008» красного цвета ВВС Польши. Самолет вооружен блоками НАР УБ-16-57У, под фюзеляжем подвешен пушечный контейнер ГП-9.


МиГ-21

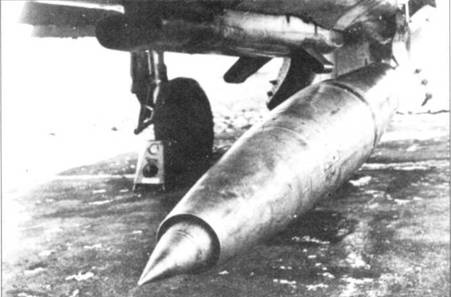

Двуствольная пушка ГШ-23Л установлена под фюзеляжем МиГ-21МФ в полуутопленном положении перед центральным пилоном. На пилоне подвешен экспериментальный топливный бак емкостью 490 л.


МиГ-21

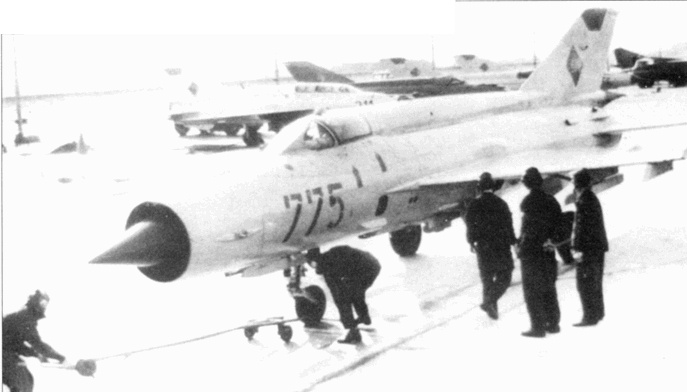

Восточногерманские техники закатывают вручную на стоянку истребитель МиГ-21МФ с бортовым номером «775» красного цвета. На заднем плане видная спарка МиГ-21УМ и истребители МиГ-21 МФ, камуфлированные и некрашеные.


МиГ-21

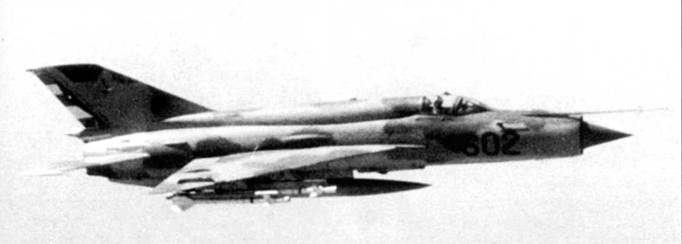

В полете МиГ-21МФ ВВС Кубы с бортовым номером «602» красного цвета. Самолет вооружен ракетами К-13, под фюзеляжем подвешен топливный бак. Снимок сделан с американского истребителя над океаном между Кубой и Флоридой. Кубинские МиГи постоянно патрулировали воздушное пространство над водами, разделяющими остров Свободы и США.


Пушечное вооружение


МиГ-21

Контейнер ГП-9 на МиГ-21ПФ/ПФМ


МиГ-21

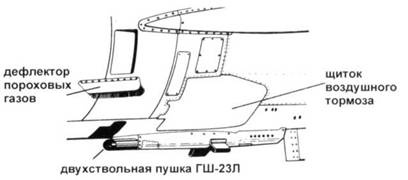

Пушка ГШ-23Л на МиГ-21СМ/М/МФ/СМТ


МиГ-21

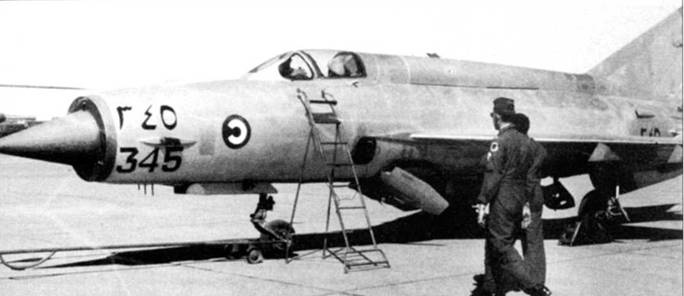

Офицер ВВС США и суданский пилот направляются к МиГ-21М суданских ВВС, 1979 г. МиГ-21М представлял собой упрощенный вариант истребителя МиГ-21СМ, специально предназначенный для экспорта. Самолеты МиГ-21М выпускал завод «Знамя Труда» исключительно для поставок инозаказчикам. На суданских МиГах бортовые номера наносились черной краской по-человечески и по-арабски.


По левому борту в носовой части фюзеляж установили датчик угла атаки, информация от которого поступала в автопилот АП-155.

Приемник воздушного давления, ранее установленный строго по продольной оси самолета, сместили вправо. На штанге ПВД дополнительно разместили датчики системы воздушных сигналов. Резервный приемник воздушного давления был установлен по правому борту фюзеляжа перед кабиной.


МиГ-21

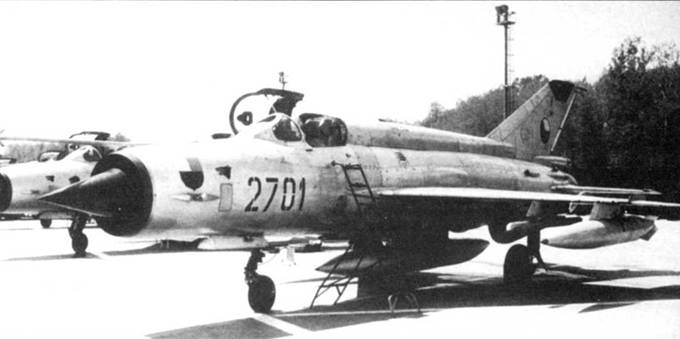

Чехословацкий МиГ-21МФ. В носовой части фюзеляжи самолета нарисована эмблема эскадрильи. В годы Холодной воины изображения символики эскадрилий на самолетах ВВС Варшавского договора не практиковались, по после краха мира социализма «аэропланная живопись» вновь получила широкое распространение. На данном истребителе подвешено три внешних топливных бака – подфюзеляжный емкостью 790 литров и два подкрыльевых емкостью по 490 литров.


МиГ-21

Неокрашенный МиГ-21МФ ВВС ГДР с бортовым номером «660» красного цвета уходит с родного аэродрома в очередной учебно-боевой полет. Большинство восточногерманских МиГ-21 прошли интенсивную модернизацию на авиаремонтном заводе в Дрездене.


МиГ-21

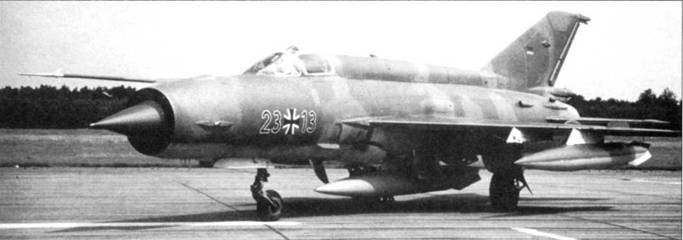

Ранее этот МиГ-21МФ состоял па вооружении 1-го истребительного авиаполка ВВС ГДР. Самолет использовался для оценочных испытаний в бундеслюфтваффе после объединения двух германий. Опознавательные знаки и бортовые номера ВВС ГДР закрашены, взамен нанесены кресты и номера «23+13», цифры черного цвета с белой окантовкой.


Разведчики МиГ-21P комплектовались разведывательными контейнерами, которые подвешивались под фюзеляж и контейнерами с аппаратурой РЭБ на законцовках крыла. Контейнеры использовались разного типа, они отличались составом аэрофотоаппаратуры. Без подвешенных контейнеров самолет МиГ-21Р использовался как обычный истребитель-перехватчик.

Бортовая аппаратура разведчика включала автопилот АП-155, приемник предупреждения об электромагнитном облучении СПО-3, радиолокатор ЦД-30. Антенна радиолокатора размещалась в конусе воздухозаборника двигателя. Разведчики МиГ-21Р строил завод № 21 в Горьком, как для ВВС Советского Союза, так и на экспорт. Серийное производство продолжалось с 1965 по 1971 г.г.

Подобно другим модификациям, разведчики МиГ-21Р постоянно модернизировались по ходу серийного производства и эксплуатации. На МиГ-21Р ранней постройки не имелось зеркал заднего обзора, в то время как на переплетах фонарей разведчиков позднего выпуска ставились зеркала Ц- 27АМШ.

В НАТО самолет МиГ-21Р получил наименование Fishbed-H.

МиГ-21C

МиГ-21C стал первым истребителем в третьем поколении 21-х. Самолет был разработан на базе разведчика МиГ-21Р. В отличие от МиГ-21Р на МиГ-21С не предусматривалось подвески разведывательных контейнеров и контейнеров с аппаратурой РЭБ. Вместо разведывательного контейнера мог быть установлен пушечный контейнер ГП-9. Пушечный контейнер значительно увеличивал лобовое сопротивление самолета, поэтому его ставили на истребители редко. Чаще всего МиГ-21C выступал в роли истребителя-перехватчика с чисто ракетным вооружением из четырех УР К-13. Пушечный контейнер ГП-9 стал промежуточной мерой в преддверии оснащения самолета встроенной, полуутопленной, в фюзеляж двухствольной пушкой ГШ-23Л.

На МиГ-21C была установлена новая РЛС РГ1-22С и прицел АСП-ПФ. Силовая установка состояла из двигателя Р-11Ф2С- 300. Самолеты МиГ-21C серийно строились в 1965 1968 г.г. исключительно для внутреннего употребления, не экспортировались.


МиГ-21

Венгерский МиГ-21МФ с бортовым номером «8114» красного цвета. Опознавательные знаки в виде шевронов цвета национального флага Венгрии были введены в начале 1991 г. Самолет камуфлирован пятнами темно-песочного и оливково-зеленого цвета, низ – светло-серый. Камуфлированный МиГ-21 для ВВС Венгрии уникален.


МиГ-21

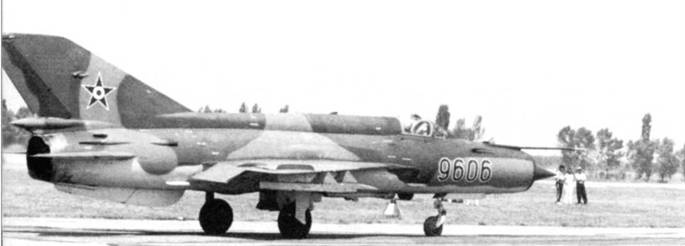

МиГ-21МФ ВВС Венгрии с бортовым номером «9606» красного цвета с белой окантовкой. Опознавательными знаками ВВС Венгрии с ноября 1949 г. но январь 1991 г. являлись красные пятиконечные звезды с вписанными в них бело-зелеными кругами. Цифры четырехзначных бортовых номеров рисовали красной краской, а окантовку выполняли краской белого цвета. В составе ВВС Венгрии имелось три авиаполка, вооруженных истребителями МиГ-21.
