Потолок практический 8800 м

Дальность полета 1200 км

Экипаж 3 чел.

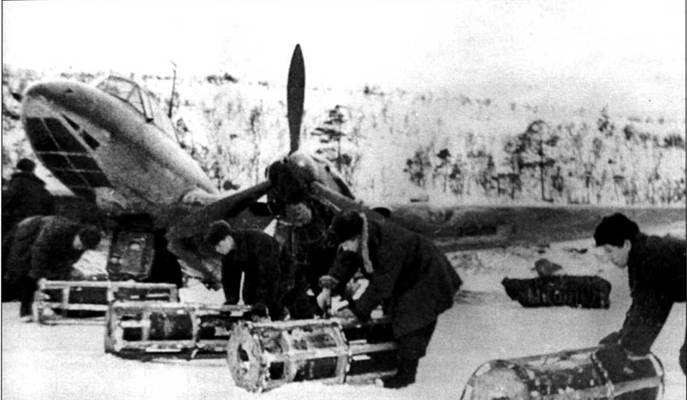

Оружейники готовят бомбы к подвеске на Пе-2 83-й производственной серии, конец 1942 г. Бомбы перевозились в деревянных контейнерах. Самолет принадлежит авиаполку морской авиации Северного флота.

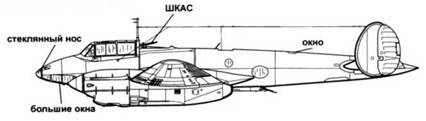

Пе-2 31-й серии

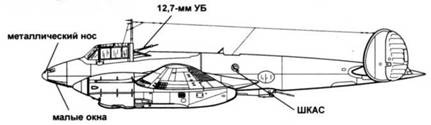

Пе-2 83-й серии

Весной 1942 г. значительные изменения были внесены в оборонительное вооружение Пе-2. У штурманов первых Пе-2 стояли пулеметы ШКАС на турелях ТСС-1. Как показал боевой опыт пулеметы винтовочного калибра не годятся для эффективного отражения атак немецких истребителей, имевших бронезащиту двигателей и кабин. Начиная с Пе-2 83-й производственной серии в кабине штурмана устанавливались пулеметы УБТ калибра 12,7 мм. Иногда эти самолеты называют Пе-2ФТ, ФТ – фронтовое требование – улучшение оборонительного вооружения по требованию фронта.

В январе 1942 г. под руководством конструкторов Леонида Селякова и Андрея Архипова на заводе № 22 в Казани один Пе-2 был доработан под установку тяжелого пулемета в задней кабине. Пулемет Березина имел дину 136,5 см, в то время как длина ШКАСА составляла 128 см. УБТ в старой кабине под сдвижным фонарем не помещался. Более мощная отдача при стрельбе из крупнокалиберного пулемета заставила конструкторов усилить конструкцию фюзеляжа в месте установки турели.

Первые Пе-2ФТ собирались в Казани. Эти самолеты поступили на вооружение 30- го ближнебомбардировочного авиационного полка, опробовавшего их в боях в мае 1942 г. над Керчью. Воздушные стрелки Пе- 2ФТ в короткий срок сбили несколько немецких истребителей. Результаты боевого применения Пе-2ФТ сочли обнадеживающими, после чего было принято решение о полевой доработке бомбардировщиков под установку крупнокалиберных пулеметов. Всего завод в Савельево изготовил 1010 комплектов полевой доработки старых «пешек» в Пе-2ФТ.

Первыми серийными «пешками», получившими крупнокалиберную турельную установку штурмана, стали Пе-2 83-й производственной серии. Их серийный выпуск начался на заводе № 22 в мае 1942 г. Помимо турели Пе-2 83-й серии отличались от машин более ранней постройки измененным остеклением носовой части фюзеляжа и возвращение к старому лючку с двумя петлями для доступа к носовому пулемету УБ.

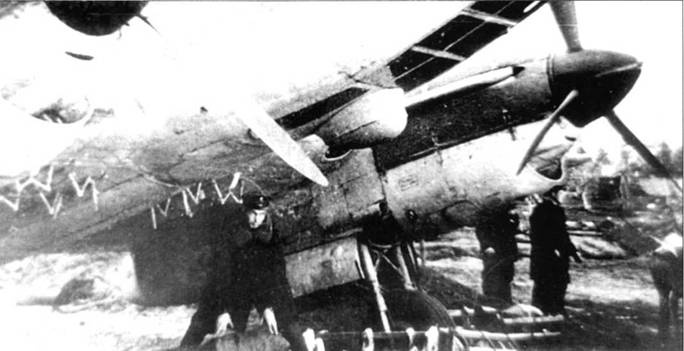

Подвеска авиабомб на Пе-2 морской авиации Северного флота. Хорошо видны внешние бомбодержатели под центропланом.

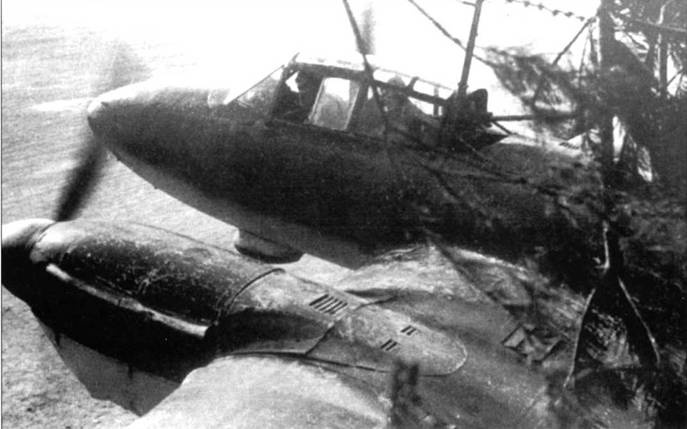

Пе-2 83-й производственной серии выруливает с замаскированной деревьями стоянки. Хорошо видны небольшие вентиляционные щели на верхней поверхности мотогондолы – одна из внешних особенностей самолетов 83-й серии. В задней кабине установлена открытая турель ФТ с 12,7-мм пулеметом УБ.

На воздушных винтах ВИШ-61П самолетов Пе-2 83-й производственной серии стояли коки более скругленной, чем на винтах ВИШ-61 формы. На верхней части мотогондол появились дополнительные вентиляционные щели. В задней части фюзеляжа, но бортам, вместо круглых иллюминаторов сделали турельные установки пулеметов ШКАС. Исчез прозрачный астролюк сверху кормовой части фюзеляжа.

Низкая квалификация рабочих и рост массы самолета, связанный с усилением оборонительною вооружения, драматически отразились на летных характеристиках Пе-2 83-й производственной серии: максимальная скорость составляла 488 км/ч, на 42 км/ч меньше. чем у Пе-2 31-й производственной серии выпуска августа 1941 г.

Хвостовое оперение самолета Пе-2. Шайбы вертикального оперения закреплены на торцах стабилизатора. Рули направления отклоняются синхронно, максимальные углы отклонения от нейтрали – +/- 25 град. Половинки руля высоты также отклоняются синхронно, углы прокачки – от – 18 град до +31 град. Первые Пе-2 имели цельнометаллическую конструкцию с полотняной обшивкой поверхностей управления. В 1942 г. хвостовые части фюзеляжей стали делать деревянными по причине нехватки алюминия.

Пе-2 31-й серии

Пе-2 83-й серии

Рядовой О. Б. Танчанов из 128-го ближнебомбардировочного авиаполка. Стрелок- радист высунулся из верхнего фюзеляжного люка Пе-2 83-й производственной серии. В воздушных боях в 1942 г. Тапчанов сбил два немецких истребителя. Па переднем плане – бортовой пулемет ШКАС. ШКАСы устанавливались в проемах по бортам фюзеляжа, на первых Пе- 2 в этих местах имелись небольшие иллюминаторы. ШКАС весил 10,6 кг, начальная скорость пули 825 м/с, скорострельность 1800 выстрелов в минуту.

После гибели в авиакатастрофе 12 января 1942 г. Владимира Михайловича Петлякова, ОКБ возглавил А.М. Изаксон. Под его руководством была спроектирована закрытая турель штурмана. Турель «ФТ» являлась компромиссным вариантом – открытая стрелковая точка на самолете не является лучшим решением для Восточного фронта, где зимой иногда случаются морозы и идет снег. Кроме того, «ФТ» обладала довольно ограниченным сектором обстрела: +/- 45 град, по горизонту и от -6 град, до +45 г. по вертикали.

Впервые закрытые турели с крупнокалиберными пулеметами Березина появились на Пе-2 110-й производственной серии. Непосредственно за разработку турели ВУБ-1 отвечал инженер И.П. Топоров. Турель вооружалась одним пулеметом УБТ калибра 12,7 мм, боекомплект к нему составлял 200 патронов. Новая турель обеспечивала значительно больший сектор обстрела, углы прокачки пулемета составляли 110 град по горизонту вправо от продольной оси и 88 град. – влево, по вертикали – до +55 град. На крыше турели монтировались две вертикальные поверхности, игравших роль аэродинамического компенсатора массивного ствола пулемета УБТ. Позже две аэродинамических поверхности заменили одной. Негативным следствием внедрения турели ВУБ-1 стало дальнейшее снижение максимальной скорости самолета на 8-12 км/ч из- за роста лобового сопротивления.

Мачту радиоантенны поставили непосредственно перед турелью по оси самолета еще на Пе-2 83-й серии раннего выпуска. На самолетах 110-й серии изменилась форма иллюминаторов, в которых монтировались бортовые ШКАСы, точнее – один ШКАС: пулемет перебрасывал стрелок с борта на борт в зависимости от внешней угрозы. Рамочная антенна радиополукомпаса РПК-110 появилась под носовой частью фюзеляжа еще на Пе-2 105-й серии, сохранилась она на «пешках» 110-й серии.
