Помимо носовой турели А-6А, «Либерейторы» B-24J получили новый автопилот С-1 и усовершенствованный бомбовой прицел серии М, была также переработана конструкция топливной системы. В сентябре 1943 года к выпуску B-24J присоединился завод Конвэр в Форт Уорте. Носовая турель Консолидейтед А-6А является главным признаком выпущенных на этих двух предприятиях B-24J.

В начале 1944 года армейские ВВС потребовали устанавливать автопилот С-1 и бомбовой прицел серии М на всех серийных «Либерейторах», получивших обозначение B-24J. В апреле 1944 года выпуск этой модификации начало предприятие Форд в Уиллов Ран, а в мае к нему присоединились заводы Норт Американ в Далласе и Дуглас в Талсе. Теперь все пять предприятий Производственного пула выпускали самолеты под единым обозначением. Весной 1944 года фирма Эмерсон смогла поставлять достаточное количество турелей, чтобы заводы Конвэр в Сан-Диего и Форт Уорте могли устанавливать их на свои бомбардировщики, вместо турелей Консолидейтед А-6А. В Сан-Диего эти изменения ввели начиная с 181-го серийного B-24J, а в Форт Уорте турель Эмерсон стали устанавливать с 41-го самолета. Теперь все участники Производственного пула строили по сути один и тот же самолет. B-24J стал самым массовым вариантом «Либерейтора».

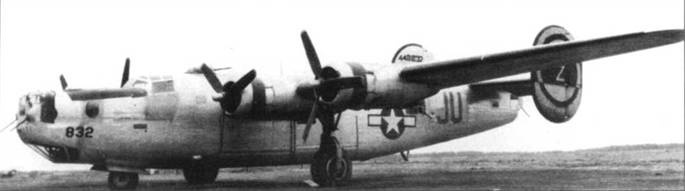

B-24J-20-FО, построенный Форд в Уиллов Ран, из состава 707-й бомбардировочной эскадрильи 446-й Бомбардировочной Группы на аэродроме Челгрув, Англия, май 1944 года. Самолет из последних серий с противообледенителями на передней кромке, закрытыми бортовыми стрелковыми точками и отсутствием камуфляжа. Цвета на киле – желтый и синий, буквенный код эскадрильи на фюзеляже – синий.

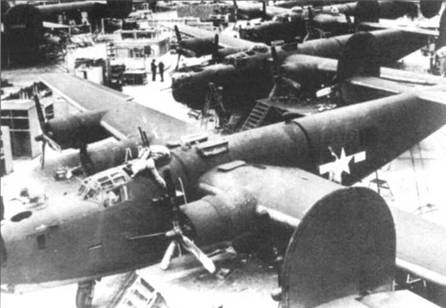

Линия окончательной сборки B-24J на предприятии Форд в Уиллов Ран. Новые В-24 сходили с конвейра каждые сто секунд.

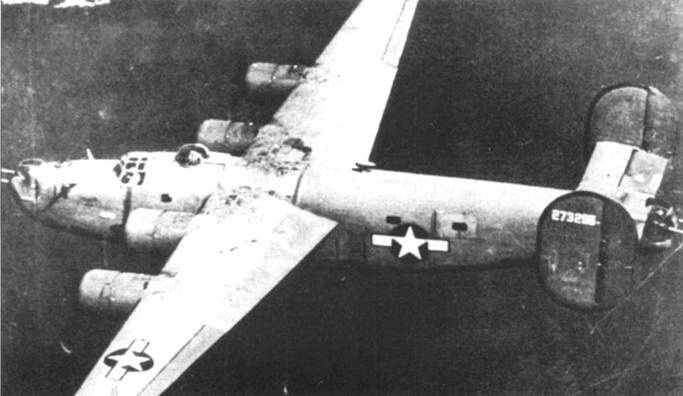

На верхней поверхности крыла и фюзеляжа возвращающегося с боевого задания B-24J-30-CО видны повреждения от огня противника. Этот «Либерейтор» уже далеко от цели и возможных атак истребителей, поэтому люки бортовых стрелковых установок закрыты.

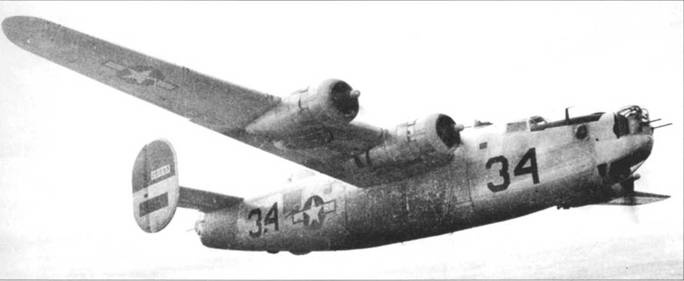

Построенный Форд B-24J-5-FO из 765-й бомбардировочной эскадрильи 461-й Бомбардировочной Группы летит над Италией, 1945 год. Выпущенные в Уиллов Ран самолеты отличала носовая турель Эмерсон А-14, верхняя турель Мартин А-3D «Хай Хэт» и полностью закрытые бортовые установки. Верхние части килей и горизонтальные полосы на них красного цвети.

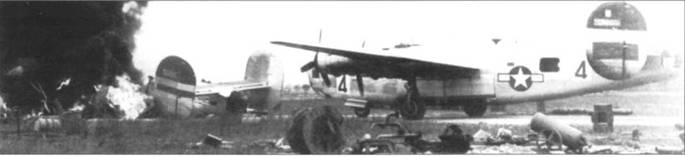

Летающий танкер B-24J из 461-й Бомбардировочной Группы, покинутый своим экипажем, стоит перед пылающими останками другого танкера из 15-й Воздушной Армии, который взорвался на взлетной полосе. В конце войны «Либерейторы» часто использовалось для перевозки топлива, поскольку достойных целей в Европе осталось мало.

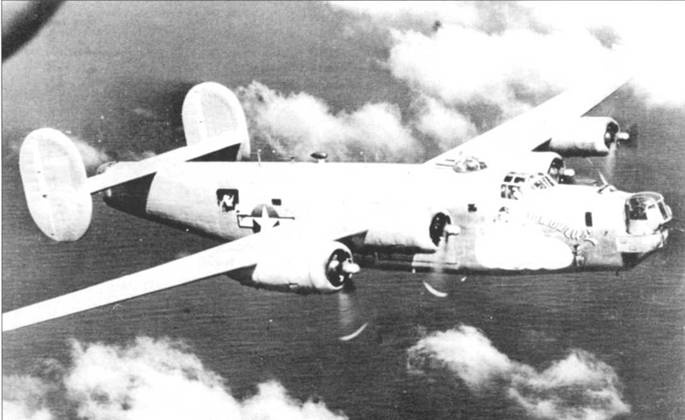

B-24J-170-CО Glamouras над Тихим Океаном, 1945 год. Регулируемые воздушные дефлекторы перед бортовыми стрелковыми установками защищали стрелков от порывов ветра.

Существовало несколько основных подвариантов серийных B-24J. Так, 122 самолета 165-й серии получили хвостовую турель М-6А «Стингер» с гидроприводом, оснащенную парой 12,7-мм пулеметов. Построенные на заводе Конвэр в Форт Уорте пятьдесят семь B-24J-40-CF, на самом деле представляли собой В-24Н, собранные из узлов поставленных Форд. Это были единственные B-24J с верхней турелью Мартин A-3D «Хай Хэт» и закрытыми бортовыми стрелковыми установками.

Изменения, введенные Форд на В-24Н, вносились и в конструкцию B-25J, включая удаление смотровых окон в нижней части фюзеляжа, установку новых бортовых огней и введение системы дополнительного дренажа крыльевых топливных баков. Эти модификации вносились каждым предприятием поэтапно, в разное время, и поэтому практически невозможно определить по внешнему виду происхождение машины, не зная ее серийного номера.

К сожалению, каждое из предприятий Производственного пула строило «свои», отличавшиеся от других самолеты, узлы которых зачастую не были взаимозаменяемыми. Даже оба предприятия Ковэр выпускали несколько различавшиеся самолеты. Отсутствие стандартизации стало настоящим кошмаром для тыловых ремонтных мастерских, складов запчастей и боевых подразделений, вынуждая их хранить запасы деталей и узлов для всех вариантов.

Consolidated B-24D турель отсутствует

Ранние Consolidated/ San Diego/Fort Worth B-24J турель Консолидейтед А-6 с B-24D

Поздние Consolidated/ San Diego/Fort Worth и других заводов B-24J турель Эмерсон А-15

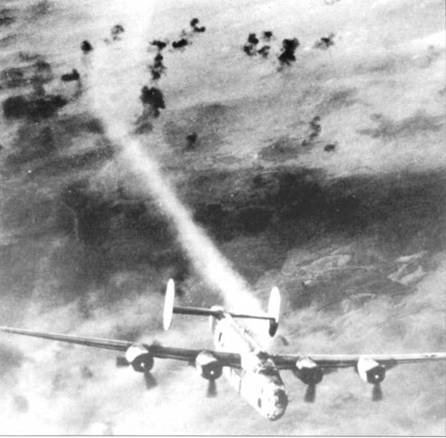

Дымя вторым мотором, В-24J из 451-й Бомбардировочной Группы прорывается через плотный огонь зениток пад Веной.

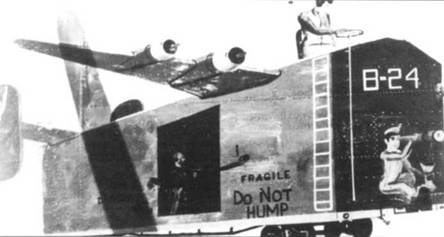

Этот «ноузарт» обыгрывает распространенное прозвище В-24 – «товарный вагон с крыльями».

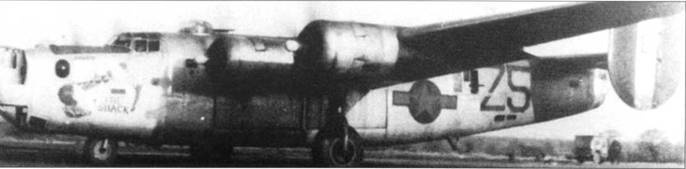

B-24J THE SHACK из 458-й Бомбардировочной Группы 8-й Воздушной Армии с черными и красными полосами на килях готовиться к взлету. «Затемненные» знаки национальной принадлежности были общепринятой практикой, чтобы не служить мишенью для пилотов Люфтваффе.

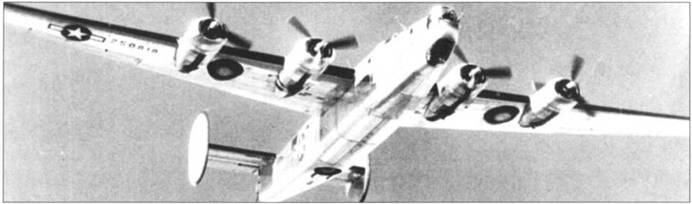

Новенький B-24J-5-FO пролетает над предприятием Форд в Уиллов Ран. На нижних поверхностях крыла черным цветом нанесен серийный номер машины (250818). Нижняя шаровая турель в полностью убранном положении и едва видна.

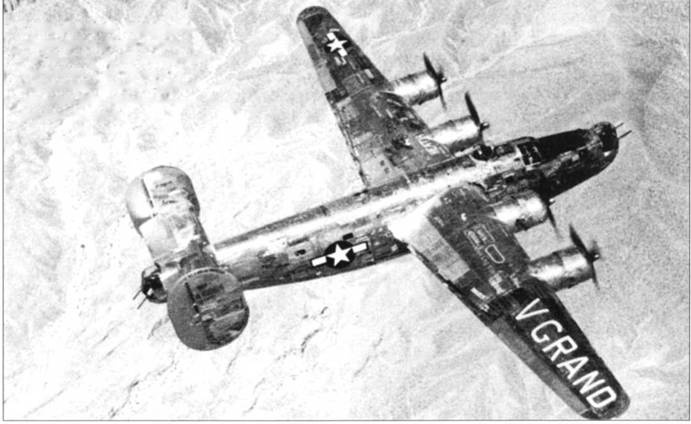

V GRAND – 5000-й «Либерейтор», построенный Консолидейтед в Сан-Диего, нес на себе афтограифы всех рабочих. Самолет попал в 15- ю Воздушную Армию на Средиземноморский ТВД, сохранив при этом всю свою «роспись».
