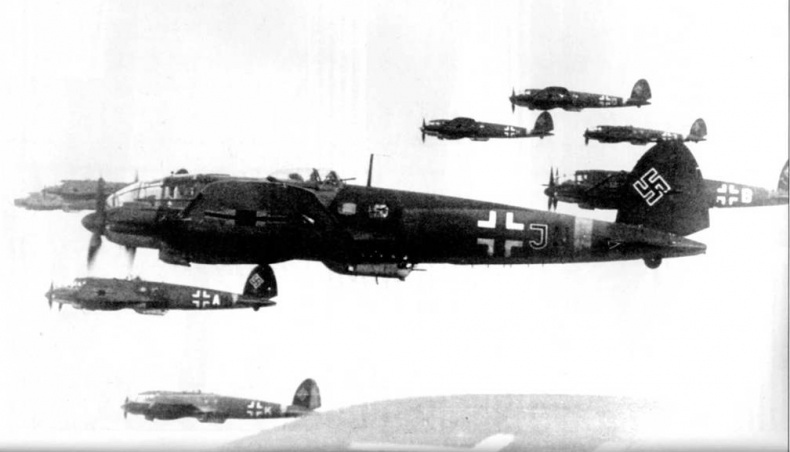

Группа бомбардировщиков Не-111Н-16а на маршруте к целям. Восточный фронт, лето 1941 г. Самолеты принадлежат KG-53. Нижние поверхности концевых частей плоскостей крыла окрашены в желтый цвет RLM-27 (FS 33637), такого же цвета полосы вокруг фюзеляжей. Такая идентификационная окраска характерна для самолетов люфтваффе, действовавших на Восточном фронте. Буква «J» на фюзеляже ближайшего к объективу фотоаппарата бомбардировщика – идентификационная литера стаффеля.

He 111 V1

He 111А-0

He 111 В-1

He 111D-1

He 111Е-3

He 111F-4

He 111Р-2

He 111Н-6

He 111Н-11

He 111Н-21

Прототипы предшествовали изготовлению предсерийного среднего бомбардировщику Не-111А-0, построенного в начале 1936 г. Самолет изготовили с удлиненной носовой частью фюзеляжа с остеклением кабины штурмана-бомбардира большой площади, что увеличило длину самолета с 17,38 м до 17,5 м. Максимальная бомбовая нагрузка составляла 1000 кг. Не-111А-0 был вооружен тремя пулеметами Рейнметалл-Борзиг МО-15 калибра 7,92 мм: в носовой части фюзеляжа (A-Stand), на открытой верхней турели (B-Stand) и в нижней установке (C-Stand). Нижняя установка-корзина на крейсерском режиме полета убиралась в фюзеляж для снижения аэродинамического сопротивления. Экипаж бомбардировщика включал четырех человек: пилот, штурман-бомбардир, стрелок-радист и воздушный стрелок.

На испытаниях Не-111А-0 показал скорость 310 км/ч и практический потолок 5500 м. Взлетная масса составила 8700 кг, дальность полета 1100 км с боевой нагрузкой 1000 кг бомб. Крейсерская скорость 250-275 км/ч. Масса Не-111А-0 была на 999,7 кг больше, чем у He-111V2, силовая установка - такая же. Самолету явно не хватало мощности двигателей, из-за чего люфтваффе отказались принимать его на вооружение. Немцы продали десять построенных предсерийных бомбардировщиков в Китай в 1936 г. Вполне вероятно, что эти самолеты были использованы в ходе японо-китайской войны, которая началась 7 июля 1937 г.

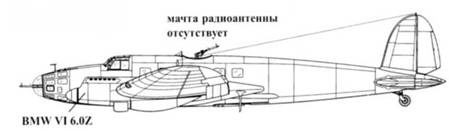

Тем временем, Хейнкель построил в конце 1935 г. два дополнительных прототипа Не-111. Не-111D (He-111V-4) представлял собой второй прототип гражданского авиалайнера. В Люфтганзе самолет получил регистрацию D-AHAO и имя «Дрезден». Крыло самолета было близко крылу Не-111V-1, но на нем стояли два двигатели - BMW VI 6.OZ мощностью по 660 л.с. с трехлопастными воздушными винтами изменяемого шага. Самолет эксплуатировался Люфтганзой до 1937 г.

Не-111е (Не-111V-5, D-APYS) - третий прототип бомбардировщика, первый полет самолет выполнил в начале зимы 1936 г. Длина самолета - 17,5 м, размах крыла -22,61 м, масса пустого 5400 кг, взлетная масса - 8209 кг.

He 111 А-0

He 111 В-2

He 111В-1

He 111 В-2

Летчики позиpyют у винта своего He 111 В-2. Снимок сделан в Венгрии на аэродроме Папа. Самолет принадлежит KG- 54 «Boelcke», позже переформированной в KG-27. Перед началом второй мировой войны 27-я бомбардировочная эскадра базировалась на аэродроме Ганновер-Лангенхаген. В первые военные годы большое количество самолетов Не-111 ранних моделей были переоборудованы в учебно-тренировочные машины.

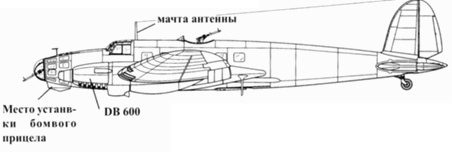

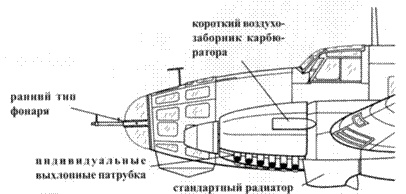

Предусматривалась установка трех пулеметов, по одному в носовой части фюзеляжа, на верхней и нижней стрелковых точках. Внутренняя бомбовая нагрузка He-111V-5 составляла 1000 кг, бомбы подвешивались в вертикальном положении (носом вверх) на восемь бомбодержателей. Изначально на самолете стояли два мотора BMW VI 6.OZ мощностью по 660 л.с.. Мощность этих двигателей была очевидно недостаточной: максимальная скорость He-111V-5 упала до 308 км/ч по сравнению с 349 км/ч у Не-111V-1. Не-111V-5 переоснастили двумя двигателями Даймлер-Бенц DB-600A мощностью по 950 л.с. Сразу возникли проблемы с маслосистемой, так как более мощные моторы комплектовались маслорадиаторами от двигателей BMW. Маслорадиаторы пришлось увеличить в размерах и изменить места их установки. После замены двигателей и доработки маслосистемы самолет показал расчетные летные данные. Люфтваффе самолет понравился, военные предложили начать серийное производство бомбардировщиков с 1936 г. под обозначением Не-111В.

Обсуждение предстоящего полета, летный состав изучает полетную карту. На заднем плане – Не-111B. Бомбардировочной прицел расположен в бульбообразном обтекателе под носовой частью фюзеляжа. Не смотря ни довольно хорошо различимую эмблему подразделения на борту самолета, принадлежность машины к конкретной эскадре установить не удалось.
