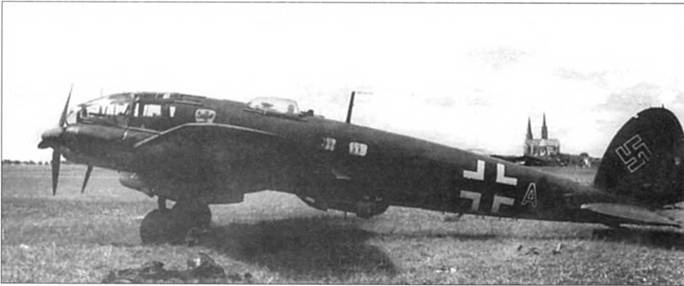

Не-111 Н-6 (G1+AN) из 5/KG-55 “Greifengesclnvader ”, Франция, конец 1940 г. В период битвы за Британию в 55-й эскадре имелись как Не-111, так и Не-111 Р. Эмблема KG-55 – герб города Гессен, где эскадра дислоцировалось перед войной.

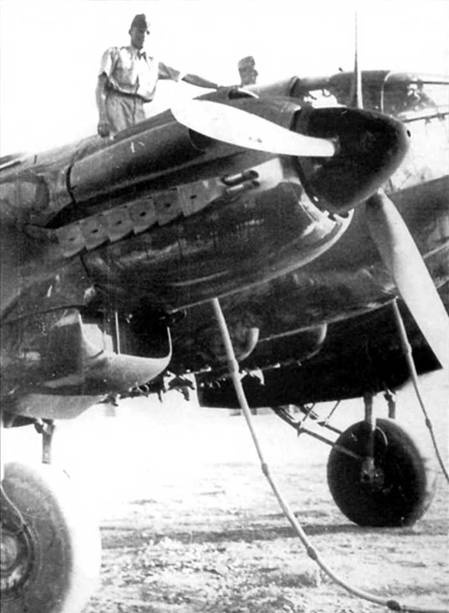

Заправка горючим бомбардировщика Не- 111Н-6. Заливочные горловины топливных баков располагались на верхних поверхностях фюзеляжа и крыла самолета. На снимке Не-111Н позднего выпуска с индивидуальными выхлопными патрубками двигателей, на ранних Не-111Н на патрубках стоял общий коллектор. На верхней поверхности мотогондолы виден воздухозаборник маслорадиатора, сбоку – воздухозаборник нагнетателя. Внизу – радиатор системы охлаждения двигателя.

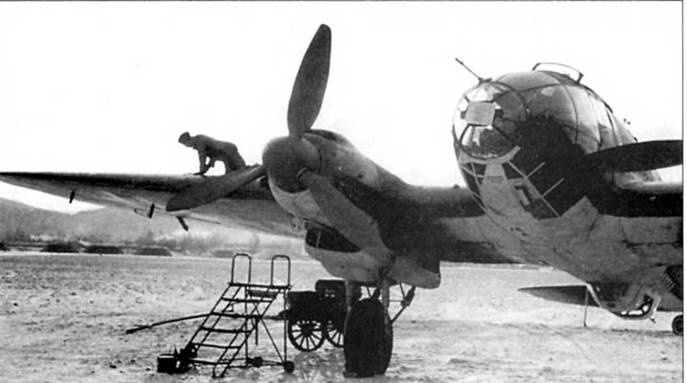

Техник лазает по плоскости крыла бомбардировщика Не-111Н-6. Снимок сделан на аэродроме в Норвегии. На самолеты установлены деревянные воздушные винты с широкой хордой лопасти Юнкере VS-11, на более ранних Не-111 ставили металлические винты VDM с узкими лопастями. Винты с широкими лопастями обладали лучшими характеристиками на больших высотах полета. Использование дерева в качестве конструкционного материала – вынуо/сденпая мера по причине нехватки металла.

Не-111Н-7 являлся ночным вариантом Не-111Н-6. Часть оборонительного вооружения и бронирования планировалось снять. Предложение о создании Не-111Н-6 поступило в ноябре 1941 г., но поддержки в люфтваффе не встретило.

Фирма Хейнкель модернизировала 30 Не-111Н-3 и Не-111Н-5 в вариант Не-111Н-8 в начале 1941 г. Эти самолеты оснащались рамами с ножами, предназначенными для резки тросов аэростатов заграждения. Рама весила 1000 кг, она крепилась к носовой части фюзеляжа и передним кромкам крыла. Для сохранения центровки пришлось укладывать в хвостовую часть самолетов балласт. Рама увеличивала лобовое сопротивление самолета и сильно усложняла пилотирование. Переоборудованные таким образом самолеты эксплуатировались очень недолго, 20 уцелевших машин были переделаны в буксировщики планеров Не-111Н-8/R2. Не-111Н-9 - это Не-111Н-6 с немного измененным составом бортового оборудования, выпускался в незначительных количествах.

Немцы конвертировали 425 ранних Не-111Н в ночной бомбардировочный вариант Не-111Н-10, работа началась в конце 1941 г. На Не-111Н-10 ставились моторы JUMO-211F-1, выхлопная система которых снабжалась пламегасителями. В носовой части фюзеляжа монтировались ножи для резки тросов аэростатов (Kuto-Nose), два Kuto ставились на передние кромки крыла. Такая система резки тросов оказалась много легче массивной рамы Не-111Н-8. На нижних поверхностях крыла перед элеронами имелись дренажные отверстия для аварийного слива топлива из баков.

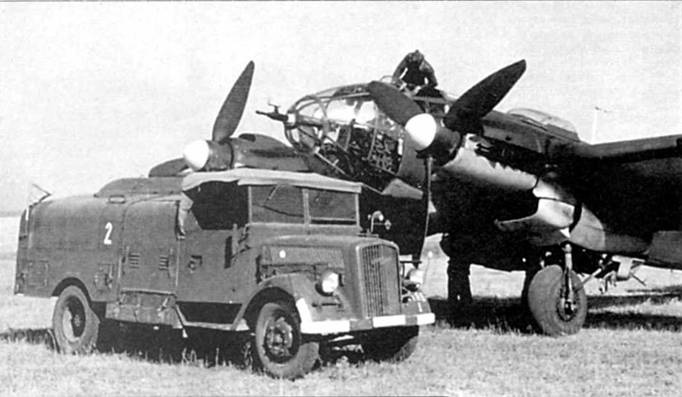

Топливозаправщик подъехал к Не-111Н-6, Россия. Конструкцию основных опор шасси Не-111Н-6 пришлось усилить из-за возросшей массы самолета, однако кинематика шасси осталась прежней.

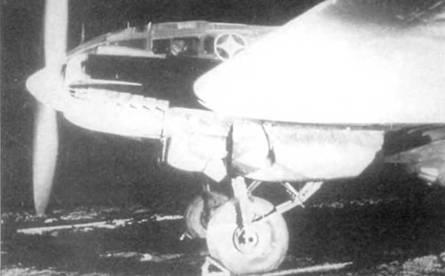

Прогрев двигателей Не-111Н-6 перед ночным полетом. Хорошо видна основная опора шасси. Основные опоры шасси самолета Не-111 всех модификаций полностью убирались в мотогондолы, хвостовая опора на Не-111 Р и Не-111Н убирались в фюзеляж частично.

Экипаж позирует па фоне Не-111 раннего выпуска с металлическими воздушными винтами VDM. Начиная с варианта Не-111Н-6 вместо винтов VDM стали ставить деревянные винты Юнкере VS- 11 с широкими лопастями.

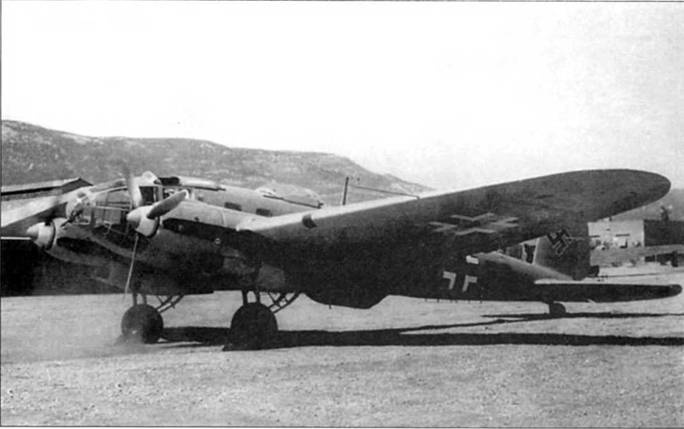

Персональный самолет фельдмаршала Кессельринга – Не-111Н-6 (NG+JQ). Снимок датирован 1942 г. Кессельрииг руководил действиями люфтваффе на Средиземноморье, затем командовал войсками держав Оси в Италии. Верхние поверхности самолета окрашены в серый (RLM-02, FS 36165) цвет, нижние – в светло-голубой (RLM-65, FS 35352). Коки винтов – красно-белые.

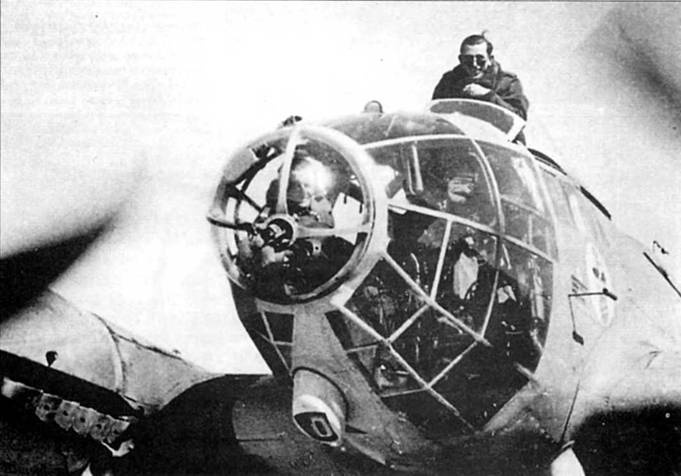

Летчик в кабине Не-111Н-6 из I/KG-27 “Boelcke”. Кресло пилота регулировалось по высоте. Обычно при рулежке, на взлете и посадке летчик устанавливал кресло на максимальную высоту для улучшения обзора, при этом он высовывал голову из кабины. На борту фюзеляжа видна эмблема I группы 27-й эскадры – несущий бомбу аист.

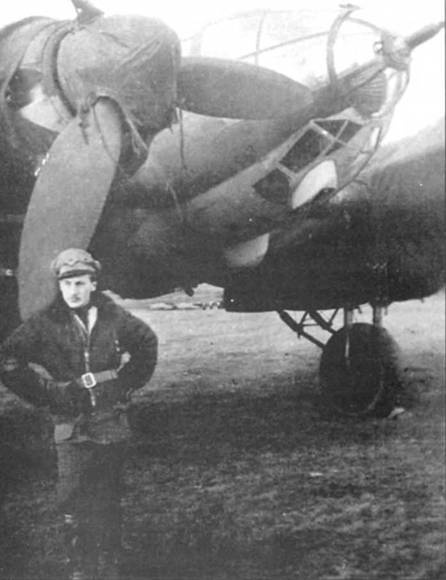

Пилот Королевских ВВС Венгрии позирует у своего Не-111Н-6, западная часть Советского Союза, конец 1943 г. Мотогондолы самолета укрыты чехлами. В носу фюзеляжа установлена 20-mt пушка MG- FF. Венгерские экипажи выполняли разведывательные полеты на Восточном фронте в 1942-начале 1943 г.г. на предоставленных немцами Не-111.

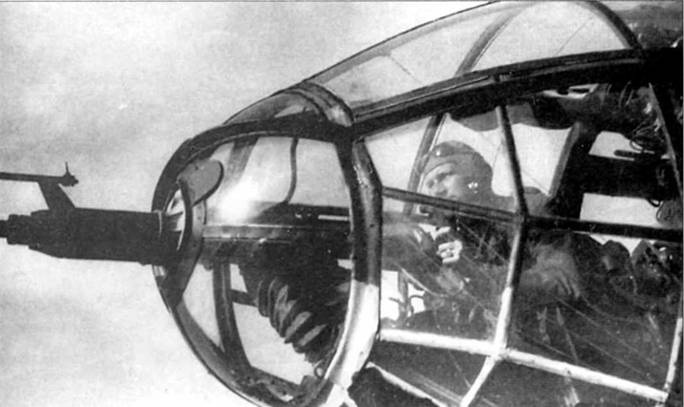

Штурман Не-111Н-6 практикуется в стрельбе из 20-мм пушки MG-FF. Пушка оказалась очень эффективным оружием для поражения паровозов и ряда других наземных целей. Пушка оснащалась прицелом L-FF/6.

Летом 1942 г. было принято решение о снижении темпа выпуска самолетов Не-111 в пользу перспективного бомбардировщика. Выпуск Не-111Н-6 прекратили, а будущий предполагаемый объем производства Не-111 делился в следующей пропорции: треть Не-111Н-11 и две трети Не-111Н-14. Не-111Н-11 отличался от Не-111Н-3 оборонительным вооружением и двигателями. Верхняя стрелковая точка выполнялась полностью закрытой, у нее увеличивалась площадь бронирования, а 7,92-мм пулемет MG15 был заменен пулеметом Рейнметалл MG131 калибра 13 мм. Для улучшении секторов обстрела верхней точки была немного перенесена мачта радиоантенны. В носовой части подфюзеляжной гондолы вместо пулемета МG 15 ставилась пушка MG-FF калибра 20 мм. Одиночный пулемет MG-FF в задней части гондолы заменили спаренным MG18Z. Изначально в бортах фюзеляжа были оставлены одиночные MG15, но на He-111H-11/R1 их заменили спаренными MG18Z. Такой состав вооружения был стандартизирован в ноябре 1942 г., хотя в частях пушку MG-FF очень часто заменяли пулеметом MG131. Стрелкам больше нравилась высокая скорострельность крупнокалиберного пулемета. Внутренний левый бомбодержатель ESAC можно было сменить на топливный бак емкостью 835 л. Многие Не-111Н-11 получили внешние бомбодержатели PVC, каждый держатель мог нести до пяти 250-кг бомб. Введена дополнительная бронезащита экипажа и броня на нижней поверхности фюзеляжа. В аварийной ситуации броня с низа фюзеляжа сбрасывалась.
