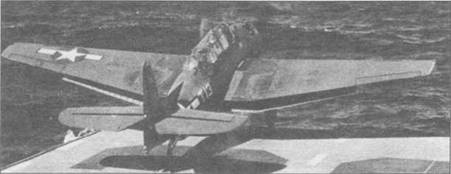

ТВМ-1С из эскадрильи VC-30 — катапультируется с палубы авианосца USS Monterey (CyL-26), 1943 год. Тяжело загруженные Эвенджеры обычно просаживались после покидания палубы, и только после набора достаточной скорости начинали набор высоты.

Охлаждение

TBF/ ТВМ-1 (стрелками обозначены 7,62-мм пулемет, канал пулемета, верхние жалюзи, выхлоп, нижние жалюзи)

TBF/ ТВМ-1 С (стрелками обозначены верхние жалюзи, выхлоп, нижние жалюзи)

Пулеметы

TBF/TBM-1

TBF/TBM-1C (стрелками обозначены 12,7-мм пулемет в каждом крыле)

Авиационная торпеда

МК 13 (стрелками обозначены винты и хвостовые рули) МК 13

Доработанная МК 13 (стрелками обозначен коробчатый стабилизатор из фанеры)

МК 13-1А (стрелками обозначены хвостовое кольцо и винты)

Для морских летчиков, воевавших на Эвенджерах, быстро стало очевидным, что огневая мощь одного пулемета калибра 7,62 мм установленного под капотом двигателя и стреляющего вперед совершенно недостаточна. Потребность в дополнительной огневой мощи привела к тому, что в 10-й торпедной эскадрильи (VT-10), установили 12,7 мм пулемет с боеприпасами и синхронизирующим механизмом снаружи на корневой части каждого крыла самолета TBF-1 командира этого подразделения. Эта полевая модификация оказалась вполне успешной, и чертежи данного проекта были посланы техническим центром фирмы Грумман на Гавайях в Беспейдж. Конструкторский отдел Грумман усовершенствовал проект эскадрильи VT-10, теперь вооружение устанавливалось внутри каждого крыла, вне площади ометаемой воздушным винтом, это позволило не применять при стрельбе из него синхронизирующие механизмы.

В ходе модификации был укреплен силовой набор крыла TBF-1, чтобы он был в состоянии воспринять дополнительный вес и отдачу тяжелых пулеметов Browning. Пулеметы устанавливались в каждом крыле снаружи от узла его складывания, а патронный ящик на 600 патронов с внешней стороны пулеметов. 7,62 мм пулемет под капотом двигателя был ликвидирован, а капот перепрофилирован, с тем, чтобы устранить имеющуюся выемку под вооружение. Радиомачта на верхней части фонаря кабины была сдвинута к хвосту, а антенный ввод перемещен на борт фюзеляжа ниже башенки. Новое крыло было запущено в производство 12 июля 1943 года, а модифицированный самолет получил обозначение TBF-1С (обозначение TBF-1B было зарезервировано флотом США для Эвенджеров, проставляемых по Ленд-Лизу в Великобританию). Когда Восточный авиационный филиал Дженерал Моторс начал устанавливать модифицированное крыло с новым вооружением на своих ТВМ-1 собираемых на поточной линии в Трентоне, этот самолет получил обозначение ТВМ-1С. TBF/TBM-1С поступили в боевые эскадрильи в 1943 году и обеспечили экипажи Эвенджеров огневой мощью, необходимой для подавления вражеской зенитной артиллерии.

Производимые Восточным авиационным филиалом Дженерал Моторс ТВМ-1 С, и TBF-1С Эвенджер производимые фирмой Грумман, были фактически идентичны, и их можно было различить, только сравнив BuNo. К сожалению, другие проблемы, возникшие с вооружением Эвенджеров, не могли быть решены так же легко.

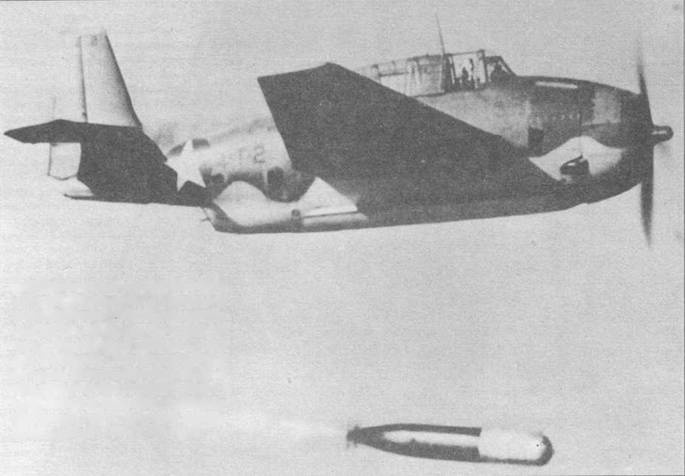

Эвенджер из четвертой торпедной эскадрильи (VT-4) базирующейся на борту авианосца USS Ranger (CV-4) сбрасывает торпеду Мк 13 во время тренировочного вылета, 1942 год. Белый след дыма позади хвоста торпеды — пар выходящий из ее двигателя. Первоначально торпеды Мк 13 были недостаточно надежны и только к концу войны в торпедные эскадрильи Эвенджеров стали поступать их улучшенные и доработанные варианты.

Наземный персонал подкатывает авиационную торпеду Мк 13 к ожидающему на краю военно-морского аэродрома Эвенджеру. Дополнительный коробчатый стабилизатор, изготавливающийся из фанеры, был разработан, чтобы придать торпеде дополнительную стабильность в ходе снижения, он срывался при ударе о воду.

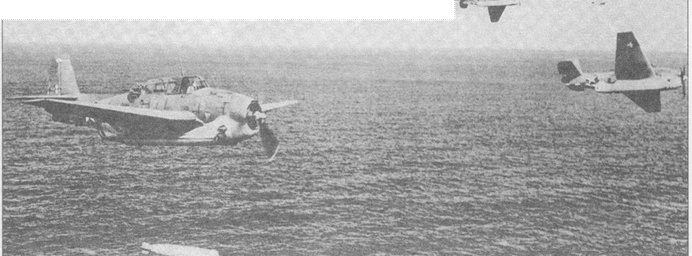

Три TBF-1 тренируются в выполнении классической торпедой атаки, сбрасывая торпеду с малой высоты. Торпеда Мк 13 имела ограничения по своему применению, ее можно было сбрасывать с высоты не более 30 метров и при скорости не более 200 км/ч. В ходе торпедной атаки, одна группа Эвенджеров подходила к цели с одного направления, в то время как вторая группа, атаковала с противоположной стороны, такая атака получила название «наковальня».

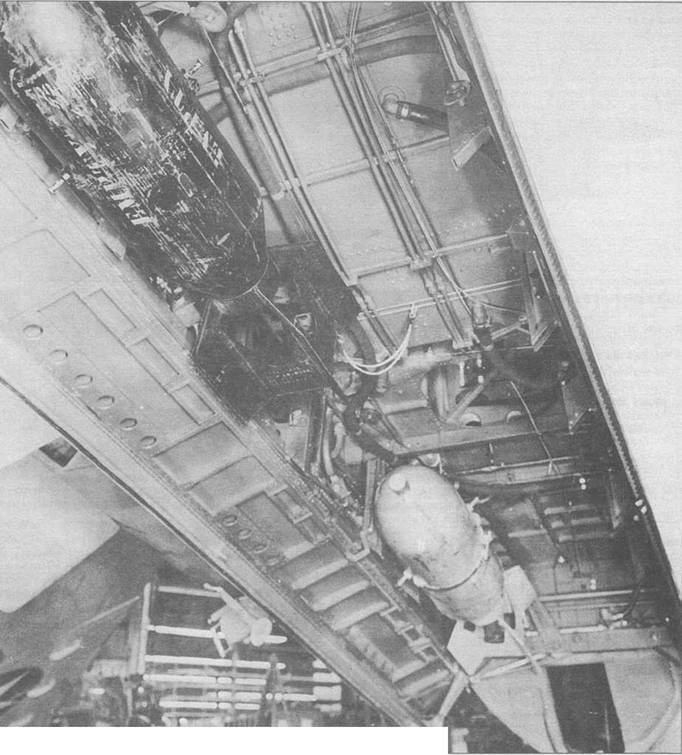

Бомбоотсек Эвенджера с двумя подвешенными 500-фунтовыми бомбами. В данном варианте в бомбоотсек могли быть дополнительно загружены еще две 500 фунтовые бомбы, до общей бомбовой нагрузки 2000 фунтов. Окно в задней части бомбоотсека — прицельное окошко бомбардира.

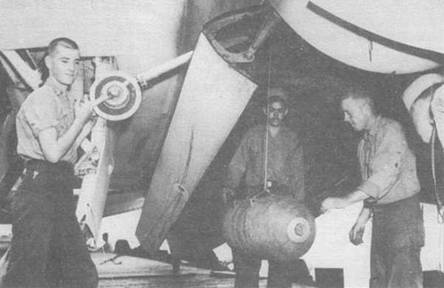

Оружейники подвешивают 500 фунтовую бомбу (типа GP) в бомбоотсек Эвенджера при помощи бомбовой лебедки Мк 7. После того, как бомбы будут закреплены на своих местах, на них установят взрыватели, а затем створки бомбоотсека будут закрыты. Нормальной бомбовой загрузкой для Эвенджера были четыре 500 фунтовых бомбы.

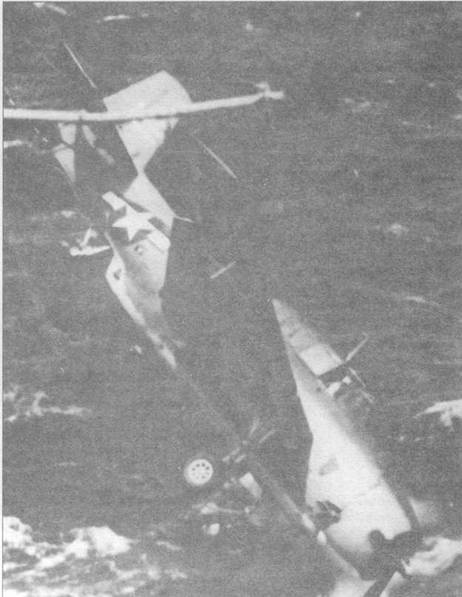

Фото за секунду до удара о воду, TBM-1С из VC-65 вылетел за борт авианосца USS Saint Lo (CVE-63) 27 июня 1944 года. USS Saint Lo стал первым авианосцем, потерянным в результате удара камикадзе в ходе сражения в заливе Лейте, когда японский самолет пилотируемый самоубийцей пробил его полетную палубу и взорвался в бомбохранилище.
