С 15 мая 1942 года (документ BuAer 06230, выпущенный в бюллетенях ALNAV 97 и 98 от 6 и 7 мая) введены в действие опознавательные знаки без красного круга посредине. Знаки наносились на верхних и нижних поверхностях обоих крыльев, а также на боках задней части фюзеляжа. Был упразднен элемент быстрой идентификации в виде горизонтальных красных и белых полос на руле направления. Положение знаков было изменено с 29 июня 1943 года на основе документов ALNAV Dispatch 97 от 16 мая 1943 года, а также Army-Navy Specification AN-I-9a от 29 июня 1943 года, теперь они размещались на верхней поверхности левого и нижней поверхности правого крыла, на фюзеляже их место расположения осталось прежним. Одновременно по обе стороны звезд добавлялись белые (ANA 601) прямоугольные полосы, длиной равной радиусу круга, в который была вписана звезда, и шириной равной половине этого радиуса. Весь знак обводился красной обводкой шириной равной 1/8 радиуса окружности описанной вокруг звезды. 14 августа 1943 года, документом Army-Navy Specification AN-I-9b, цвет обводки знаков на самолетах покидающих заводы был изменен на темно синий (ANA 605). Были описаны также все размеры и точное положение знаков. Эвенджеры должны были иметь на фюзеляже знаки диаметром 45 дюймов (1143 мм), центр которых располагался на расстоянии 40 дюймов (10016 мм) от горизонтального оперения. На крыльях должны были наноситься знаки диаметром 50 дюймов (1270 мм), центр которых должен был находиться на расстоянии 75 дюймов (1905 мм) от законцовки крыла. В боевых частях не забивали себе голову перекраской устаревших знаков на крыльях и оставляли их той же формы. В связи с этим знаки модифицировали, добавляя к ним белые прямоугольники. Зачастую это не сопровождалось, какой либо обводкой, либо изменением ее цвета (если она уже была красной). В связи с этим, документом ALNAV Dispatch 164 от 14 сентября 1943 года, было определено введение этой обводки в боевых подразделениях. Часто подобные недостатки устранялись только после отвода части в тыл, после окончания боевого дежурства, чаще всего путем замены старого, выслужившего срок самолета новым, только что с завода.

Осенью 1942 года на Эвенджерах предназначавшихся для боев в рамках операции «Торч» («Факел») — высадки союзников в северной Африке, была временно введена в качестве элемента быстрой идентификации, широкая желтая полоса вокруг фюзеляжных знаков государственной принадлежности (иногда также на верхних и нижних знаках на крыльях, как упоминалось выше).

После войны, 6 июня 1946 года, документом Amendment I к Army-Navy Insignia Specification AN-I-9b была ликвидирована синяя обводка на окрашенных краской Glossy Sea Blue самолетах. Остались только белые элементы опознавательного знака, это практиковалось фирмой Грумман на производящихся ею самолетах, еще во время войны, без официального разрешения и, несмотря на многочисленные протесты US Navy. Эта проблема, однако, не касалась Эвенджеров, так как к этому времени они строились только фирмой Дженерал Моторс.

Последним изменением знаков государственной принадлежности стало добавление горизонтальной красной полосы посередине белых прямоугольников по бокам звезды. Это изменение было введено в действие 15 мая 1947 года дополнением I в Amendment 2 к спецификации SR-2f.

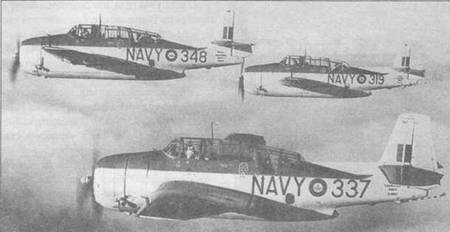

Эвенджеры TBM-3S Royal Canadian Air Force, полученные после окончания Второй мировой воины и служащие в противолодочных подразделениях, окрашивались в два оттенка серого цвета, аналогично американской окраске “Atlantic Camouflage".

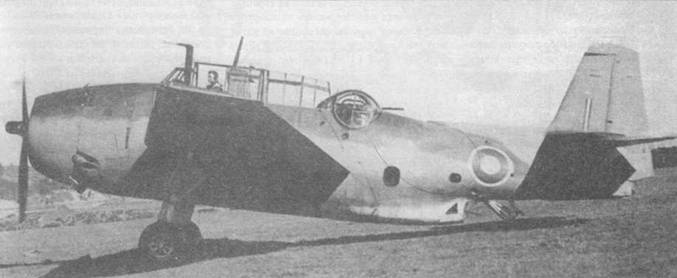

Новозеландский TBF-1 Эвенджер в стандартном американском трехцветном камуфляже с новозеландскими опознавательными знаками. Обращают на себя внимание узкие высокие "fm-flashe" на вертикальном стабилизаторе использовавшиеся только в RNZAF.

Номер самолета в своей первой части включал номер Авиационной группы, первоначально соответствовавшей тактическому номеру авианосца (например, № 3 означал авианосец USS Saratoga — CV-3). Вторая часть номера указывала предназначение самолета — для Эвенджера это была буква Т, то есть Torpedo-bomber. Третья часть обозначения — индивидуальный номер самолета. Все обозначение наносилось черным цветом, а его знаки имели высоту 12 дюймов (305 мм).

26 февраля 1941 года был изменен использовавшийся ранее цвет (серебряный) для окраски лопастей винта. С этого времени, на прототипах и серийных самолетах законцовки лопастей винта на длине 4 дюймов (102 мм) окрашивались оранжево-желтой краской (Glossy Orange Yellow ANA 506 — FS 13358) либо желтым (Glossy International Orange ANA 508 — FS 12197), a вся остальная часть лопасти была окрашена в черный матовый цвет (Non-specular Black ANA 604 — FS 37038), который в ходе эксплуатации становился полуматовым.

Первоначально внутренность фюзеляжа и ниш шасси окрашивалась желто-зеленой защитной краской (Zinc Chromate Primer — FS 33481). Позднее внутренность самолетов — ниши шасси, кабина пилота, внутренность фюзеляжа и капотов двигателя окрашивались матовой внутренней зеленой краской (ANA 611 Non-specular Interior Green FS 34151), обязательной к использованию с 22 декабря 1942 года в соответствии с циркуляром Aer-E-2574-MVS, F38-2. Приборная доска и панель переключателей, а также внутренняя часть остекления кабины окрашивались черной полуматовой краской (ANA 514 Semi-Gloss Instrument Black — FS 27038).

Двигательный отсек и его картер обычно покрывался блестящей серой краской для двигателей (Engine Gray — ANA 513). Документ SR-2d, изданный 22 декабря 1943 года, и вступавший в силу с 6 марта 1944 года, устанавливал, кроме прочего, что капоты двигателей изнутри должны окрашиваться черной матовой краской (NS Black — ANA 604), а не как ранее, зеленым внутренним цветом.

Интересным приложением к покраске Эвенджеров была инструкция Grumman Aircraft Engineering Corporation Report № 2040В от 15 марта 1944 года. Она содержала указания по однослойной окраске всех внутренних частей фюзеляжа грунтующей краской Zinc Chromate, а также по однослойной окраске грунтом Dull Green во время установки оборудования. После сборки все повреждения покрытия должны были быть повторно покрашены (за исключением поверхностей, которые позднее должны быть окрашены в другой цвет) грунтом Dull Green. Внутренность кабины, определявшаяся как пространство между противопожарной перегородкой (station 12), шпангоутом за кабиной штурмана (station 107) и верхней поверхностью крыльев, а также от station 107 до конца отсека заднего стрелка (station 263), должна была окрашиваться краской Dull Green. Все шпангоуты, стрингеры, а также внешние части рам остекления, должны были быть окрашены этой краской. Панели приборной доски должны были быть двукратно окрашены черной краской. Внутреннее пространство под капотом двигателя, а также передняя стенка противопожарной перегородки должны были быть окрашены сначала базовой краской Dull Green, а затем краской цвета Light Gray.
