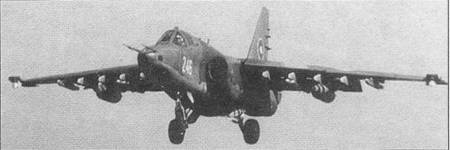

Про Су-25 ВВС Болгарии вспоминают редко, многие вообще не знают, что Болгария имеет эти самолеты. На снимке — садится Су-25К ВВС Болгарии. Опознавательные знаки уже перекрашены со звезд на кокарды. Болгария — уже не 16-я республика, но пока не 52-й штат. Болгария получила 36 одноместных штурмовиков, один разбился.

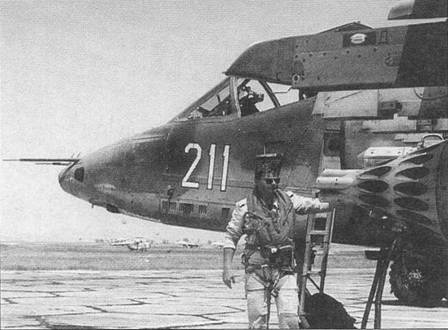

Пилот ВВС Болгарии у своего самолета. В последние годы болгарские Су-25 поднимаются в воздух от случая к случаю. Под крылом подвешен блок НАР УВ-32-57.

Бак № 1 находится между шпангоутами № 11Б и № 21, емкость бака — 1128 л. Бак № 2 находится между шпангоутами № 18 и № 21, емкость бака -1250 л. Оба бака снабжены системой полипеноуританового заполнения, предотвращающей детонацию паров топлива и пожар в случае попадания в бак пули или осколка снаряда. Ниже силовой рамы центроплана размещены отсеки основных опор шасси. Верхняя поверхность ниши шасси одновременно является стенкой воздухозаборника двигателя. Каждая ниша закрывается тремя створками. В гаргроте размещены тяги системы управления, топливо- и пневмопроводы, жгуты электропроводки.

Между нерегулируемыми воздухозаборниками двигателей и фюзеляжем имеются щели шириной 60 мм для слива пограничного слоя воздуха. Плоскость входного сечения воздухозаборника имеет наклон 7 град к вертикали для оптимизации воздушного потока при полете с большими углами атаки. Конструктивно воздухозаборник выполнен из шпангоутов, лонжеронов и двойной обшивки. Воздухозаборник системы кондиционирования расположен в правом воздухозаборнике двигателя.

Хвостовая секция фюзеляжа — между шпангоутом № 21 и шпангоутом № 35. двигатели крепятся к шпангоутам № 20 и № 27. Обшивка нижней части мотогондол выполнена съемной. Демонтаж двигателей производится снизу. Воздух для охлаждения двигателя отбирается через большой воздухозаборник, расположенный в верхней части мотогондолы. Хвостовая секция также имеет гаргрот с тягами управления, трубопроводами и электропроводкой внутри. Контейнер тормозного парашюта закреплен на шпангоуте № 35, самом последнем шпангоуте силового набора планера.

Горизонтальное оперение

Горизонтальное оперение состоит из двух плоскостей и двух рулей высоты. Силовой набор плоскости представляет собой лонжероны, шпангоуты и нервюры. Руль высоты навешивается в трех узлах. Рули отклоняются синхронно, диапазон отклонения от +14 до -23 град. На правом руле высоты находится триммер. Рули статически и аэродинамически скомпенсированы. Плоскости стабилизатора устанавливаются в три положения: взлетное, посадочное и полетное. Стабилизатор для увеличения аэродинамической эффективности установлен выше крыла и двигателей.

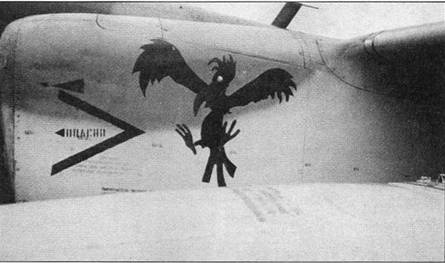

Знаменитая эмблема в виде грача, мотогондола штурмовика из 357-го 0111АП, аэродром Деммин-Тютов. Бортовой номер самолета — «12».

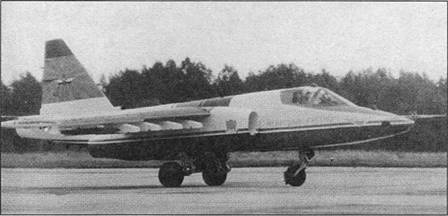

Су-25 Авиационной группы высшего пилотажа «Небесные Гусары» заруливает ни стоянку после показательного полета, Кубинка. Гусары летали на обычных строевых штурмовиках, которые отличались от остальных Су-25 только окраской.

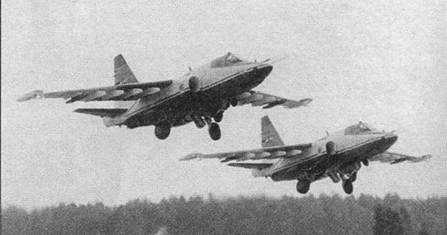

Взлетает пара «небесных Гусар». Пилотажная группа была создана в апреле 1992 г. стараниями командира 3-й эскадрильи 237-го Центра показа авиационной техники подполковника Александа Горнова.

Вертикальное оперение

Вертикальное оперение состоит из киля и руля направления. Руль направления разделен на две секции, маленькую (верхняя) и большую (нижняя). Меньшая по площади часть отклоняется по сигналам автоматической системы демпфирования колебаний по курсу, большая часть управляется педалями. Верхняя часть обшивки киля выполнена из диэлектрического материала, радиопрозрачной обшивкой закрыты антенны. В носке киля находится воздухозаборник аварийного электрогенератора. В толще киля размещен регистратор параметров полета «Тестер-У3», проходят тяги системы управления и электропроводка. Нижняя секция руля направления имеет диапазон отклонения +/- 25 град., она аэродинамически и статически сбалансирована. Верхняя секция также аэродинамически и статически сбалансирована. На нижней секции установлен триммер.

Крыло

Плоскости крыла крепятся к фюзеляжу под углом -2 град 30 мин (в поперечном сечении). Плоскости стыкуются с центропланом. Конструктивно плоскость делится на центральную часть, переднюю и концевую секции. На торцах плоскостей расположены гондолы с расщепляющимися воздушными тормозами («крокодилами»), в гондолах находятся антенны радиоаппаратуры, посадочные фары, аэронавигационные огни. Пространство между шпангоутом № 1 и шпангоутом № 10 представляет собой интегральный топливный бак. На нижней поверхности плоскости расположены узлы крепления пяти пилонов для подвески внешней нагрузки. Четыре внутренних пилона — универсальные типа БД3-25, пятый — ПД-62-8.

Тяги управления элеронов и электропроводка проходят в носке крыла. Щелевой предкрылок состоит из пяти секций, секции соединены друг с другом в двух точках. Третья секция образует зубец. Во взлетном положении предкрылок отклоняется на угол 12 град, в боевом — на угол 6 град. Элероны и закрылки крепятся к заднему лонжерону. Элероны навешиваются на трех петлях, управляются посредством бустеров БУ-45А.

Диапазон углов отклонения элеронов — +/-18 град. Закрылки в боевом положении отклоняются на угол 20 град, в посадочном/ взлетном — на угол 40 град, (внешние секции) и 35 град (внутренние секции).

Концевые гондолы крепятся к торцам главных лонжеронов крыла. На нижней поверхности гондолы находится посадочная фара ПРФ-4М, радом с фарой установлен вертикальный щиток, предотвращающий засветку кабины. В передней части гондолы расположены аэронавигационный огонь и антенны радиосистем. Максимальный угол отклонения секций воздушных тормозов — 55 град.

Шасси

Шасси трехопорное, с носовой опорой. Все опоры полностью убираются в фюзеляж. Носовая опора поворотом сначала га 90 град затем — назад. Основные опоры убираются поворотом к продольной оси самолета. Опоры шасси фиксируются как в убранном, так и в выпущенном положениях. Конструкция опоры позволяет эксплуатировать самолет с грунтовых взлетно-посадочных полос. Все опоры снабжены двухкамерными гидропневматическими амортизаторами, ход амортизатора носовой опоры 340 мм, амортизаторов основных опор — 400 мм. Носовая опора сдвинута на 500 мм влево относительно продольной оси самолета. Носовая опора — управляемая, колесо поворачивается в пределах +/- 30 град. На колесе носовой опоры смонтирован большой щиток, снижающий вероятность попадания в воздухозаборники двигателей посторонних предметов, вылетающих из-под колеса на рулежке. Ниши шасси всех трех опор полностью закрываются створками. Уборка/выпуск шасси производится от второй гидросистемы, аварийный выпуск — от первой гидросистемы. При полностью выпущенном шасси две из четырех створок ниш шасси закрываются.
