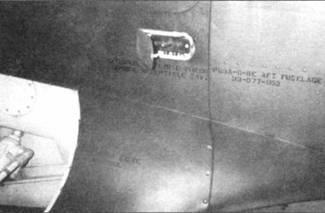

Открыта крышка разъема подсоединения к бортовой сети наземного источника электроэнергии. Напряжение бортовой электросети «Кингкобры» составляло 24 В.

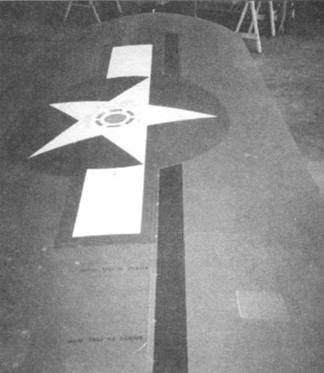

Участок нижней поверхности центроплана левой плоскости крыла.

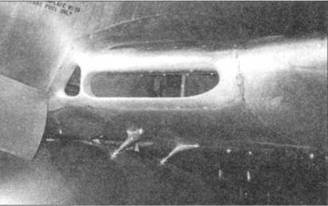

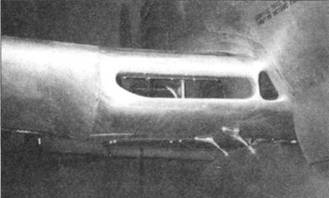

Через воздухозаборники в носках центроплана воздух подводился к маслорадиатору и радиатору двигателя. Обратите внимание на небольшой воздухозаборник треугольного сечения.

Воздуховоды изнутри окрашены в черный цвет.

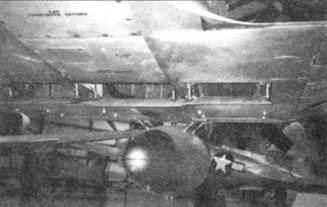

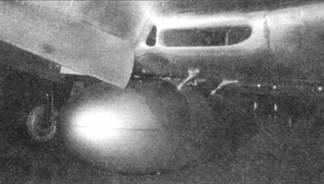

Под фюзеляжем подвешен дополнительный топливный бак. На этом узле можно было подвешивать баки емкостью 64 или 75 галлонов.

Вид на внешний топливный бак сзади. Видны также открытые створки трех маслорадиаторов.

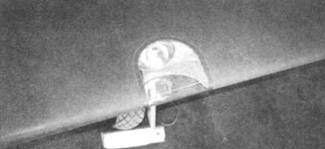

По одному аэронавигационному огню установлено в кромках правой и левой законцовок крыла — совершенно иная чем на «Аэрокобре» установка АНО. Идентификационные огни «Кингкобры» не отличаются от светотехнических устройств аналогичного назначения на «А эрокобре».

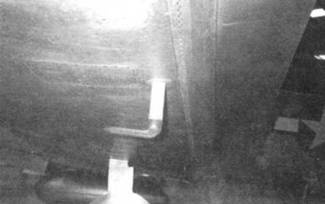

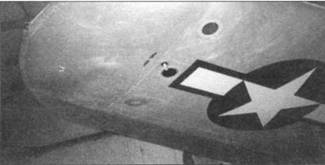

Приемник воздушного давления монтировался на нижней поверхности левого крыла.

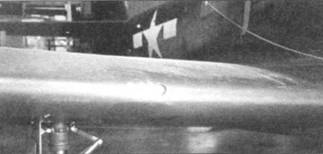

Вместо убираемой посадочной фары как на Р-39, на «Кингкобре» ставилась фиксированная посадочная фара в носке левой плоскости крыла.

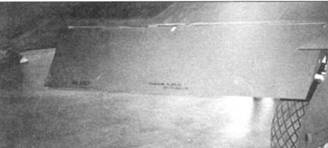

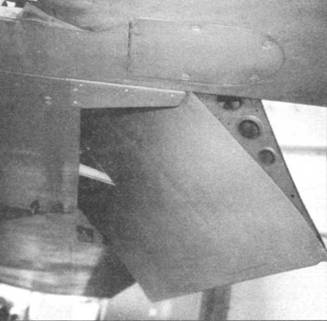

Простой отклоняемый закрылок «Кингкобры» принципиально отличался от закрылков «Аэрокобры». На снимке — отклоненный правый закрылок, максимальный угол отклонения 45 град.

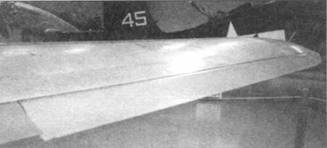

Обшивка элеронов «Кингкобры» — металлическая, а не матерчатая как на Р-39. Триммеры на элеронах имелись только у самолетов P-63C–I-BE и Р-63С-5-ВЕ.

В носке правой плоскости крыла установлена камера фотокинопулемета.

Отклоненный правый закрылок. Привод закрылка — электрический

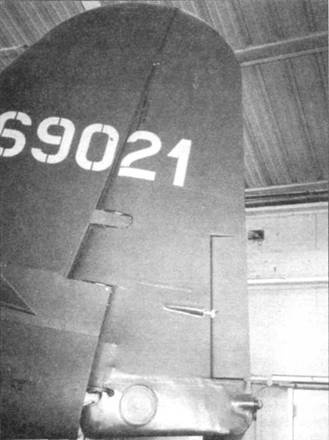

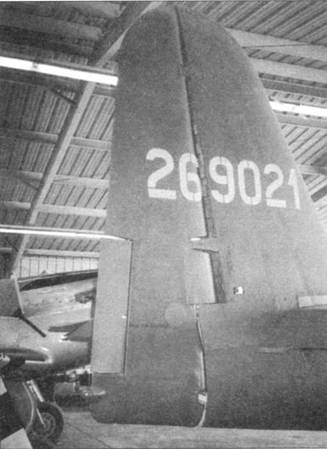

На Р-63А высота руля направления такая же как высота киля.

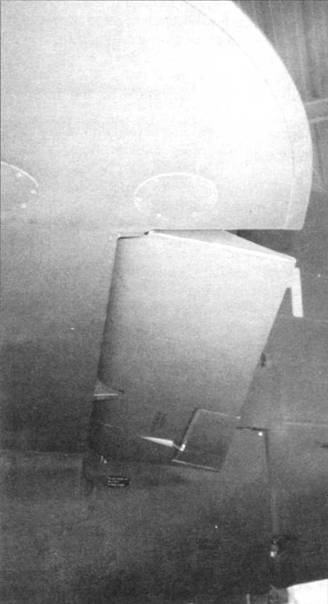

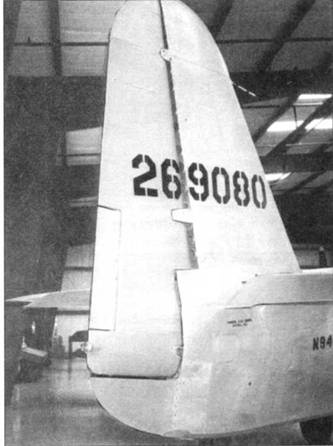

После установки подфюзеляжного киля на истребителе Р-63С общая высота вертикального оперения стала больше высоты руля направления.

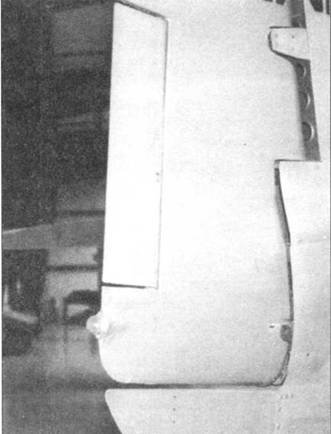

Обшивка руля направления — полотняная. Привод триммера расположен слева.

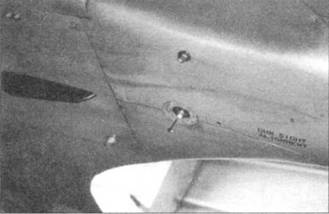

Ниже триммера на руле направления закреплен строевой огонь белого цвета.

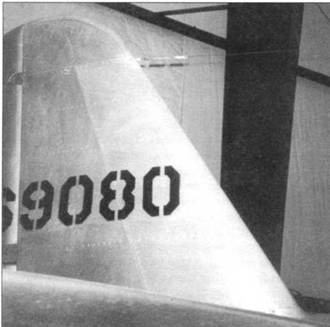

Крепление натяжной радиоантенны к килю.

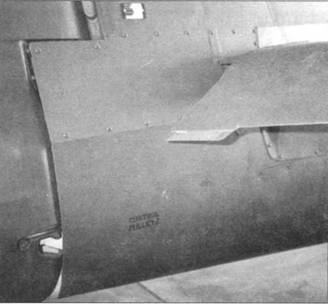

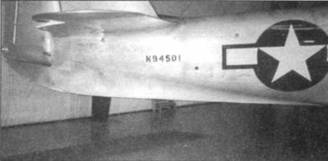

Подфюзеляжный киль истребителя Р-63С был введен для улучшения устойчивости по курсу.

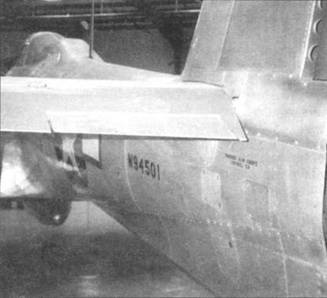

Вид снизу на руль высоты, обратите внимание на привод триммера.

Триммер имеется только на левом руле высоты.

На правом руле высоты вместо триммера установлена регулировочная пластина. Обшивка элеронов «Кингкобры» выполнена из металла, однако обшивка рулей — полотняная.
