Маслобак размещен впереди аккумуляторной батареи в самой носу фюзеляжа.

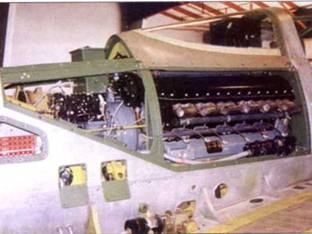

Доступ к двигателю обеспечивали две съемных панели с правого и левого бортов фюзеляжа.

Перед кабиной закреплен небольшой расходный топливный бак.

Истребитель P-39N из коллекции музея в Чиио, шт. Калифорния. восстановлен до первоначального состояния. Хорошо видны ручки перезарядки крупнокалиберных пулеметов, они окрашены в красный цвет.

Интерьер кабин истребителей Р-39 и Р-63 производства фирмы Белл окрашивались в зеленый цвет. На снимке слева хорошо виден сектор газа.

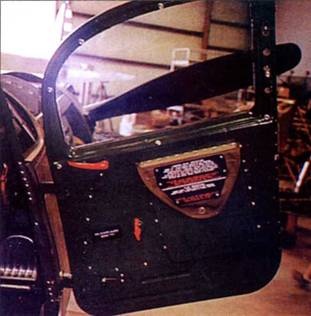

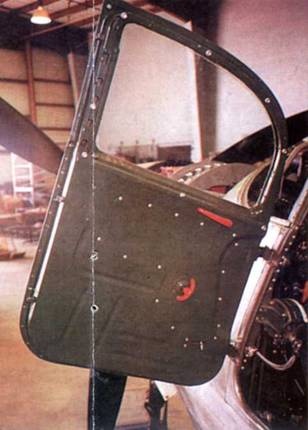

Внутренняя поверхность левой дверцы кабины летчика, окраска — зеленая. Поскольку при аварийном покидании самолета в полете открыть дверцу против потока набегающего воздуха крайне затруднительно, на «Аэрокобре» был предусмотрен аварийный сброс обоих дверей кабины.

Внутренняя поверхность правой дверцы кабины летчика, окраска — зеленая. На дверце закреплен карман для полетных карт. На клапане кармана — инструкция по выпуску/уборке шасси и закрылков.

Конструкция носовой опоры шасси проста, но прочна и надежна. Обратите внимание на небольшую створку ниши, закрепленную в верхней части стойки. Ниша закрывается главным образом узкими створками, закрепленными по сторонам ниши. Стойка и внутренние поверхности створок и ниши окрашены в зеленый цвет. На ранних вариантах «Кобры» стойка и подкос не окрашивались.

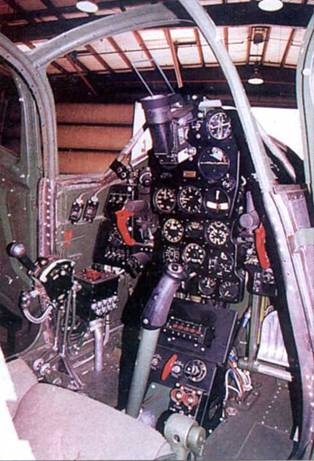

В кабине «Аэрокобры» отсутствовали бортовые консоли, органы управления монтировались прямо на полу по бокам кресла пилота.

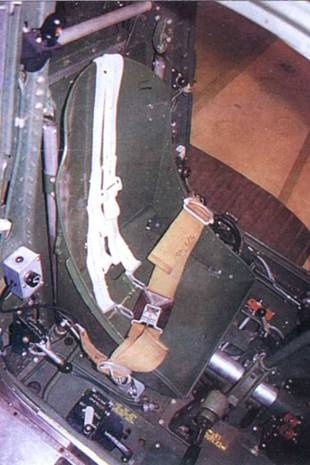

Крупный /пап сиденья летчика. Обратите внимание на разный цвет привязных ремней.

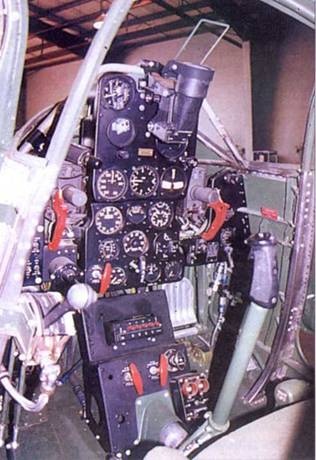

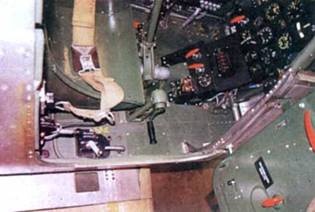

Интерьер кабин «Аэрокобры» из музея в Чино, вид слева. Штурвальчик, закрепленный на чашке сиденья, используется для регулировки триммера руля высоты.

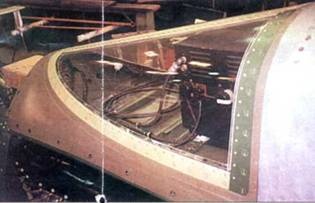

Закабинное пространство фюзеляжа использовано для монтажа радиостанции. Тип радиостанции менялся в зависимости от модификации истребителя Р-39 и театра военных действий, на котором Эксплуатировался самолет. Правый сегмент фонаря кабины может откидываться вверх вдоль продольной оси, обеспечивая доступ к радиооборудованию.

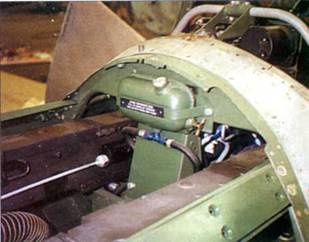

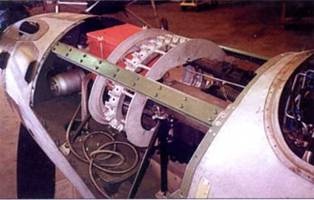

Носовая часть фюзеляжа со снятой обшивкой, вид справа сзади, самолет P-39N из музея в Чино.

Деталировка магазина 37-мм пушки.

Кислородный баллон окрашен в ярко-желтый цвет. Аккумулятор окрашен в красный цвет, но в реальности он был черным. Внутренние поверхности окрашены также как и интерьер кабины — в зеленый цвет.

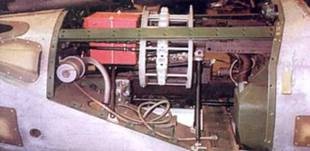

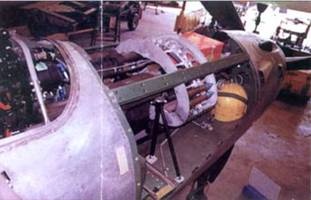

Вид слева на носовую часть фюзеляжа P-39N из музея в Чино.

Крупный план носового колеса. «Кобры» первых выпусков имели колеса с дисками малого диаметра и сравнительно большими пневматиками. Позже, начиная с Р- 39L, стали ставить колеса с большими дисками и узкими пневматиками.

Тяга уборки/выпуска носовой опоры шасси.

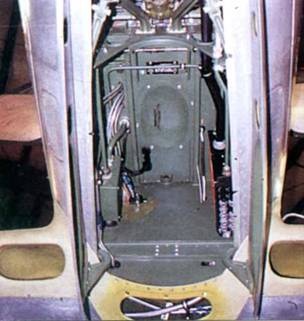

Вид снизу на нишу передней опоры шасси.

Вид изнутри палевую основную опору шасси. Диск колеса — серебристый, стойка и внутренняя поверхность стойки — зеленые.
