Тактико-технические данные самолета ВМ-4

Сухая масса 1400 кг

Взлетная масса 2150 кг

Размах верхнего крыла 17,58 м

Размах нижнего крыла 15,43 м

Длина 7,92 м Высота 3,82 м

Площадь крыла 50,0 м²

Максимальная скорость 138 км/ч

Потолок 3900 м

Дальность полета 700 км

Время полета 7 ч

Время набора 2000 м 22 мин

Один из наиболее известных и, наверное, наиболее удачных французских легких бомбардировщиков в годы Первой Мировой войны. Сконструированный в 1916 году Луи Бреге и построенный на его фирме «Сосьете Аноним дез-Ателье д’Авиасьон» в Велизи-Виллакубле под Парижем. Прототип, обозначенный как «Бреге AV» тип XIV, облетали 21 июля 1916 года.

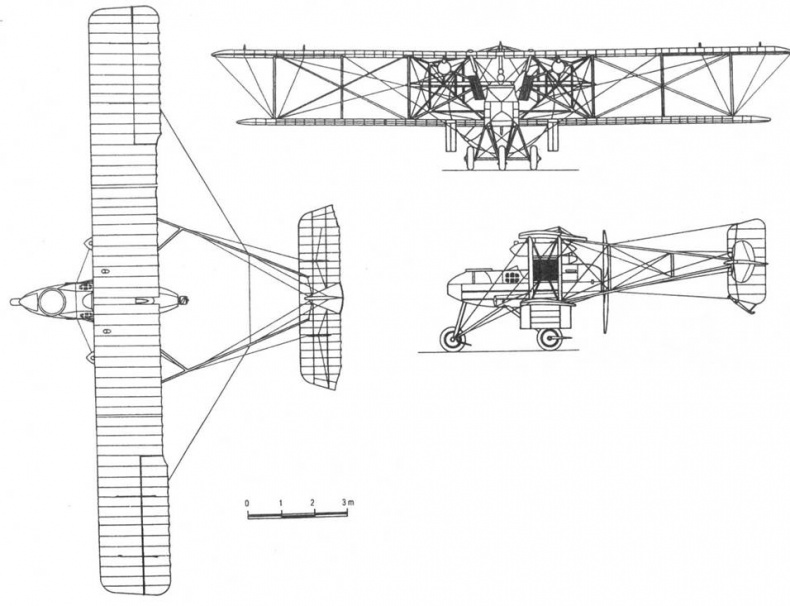

Breguet BM.4

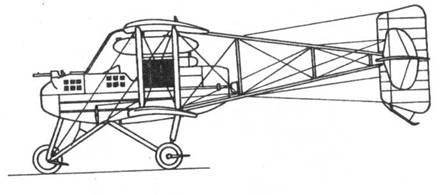

ВМ.5

За штурвалом сидел зам Бреге, а на месте наблюдателя находился начальник производственного отдела его фирмы Луи Вюльерм. Результаты испытаний оказались обнадеживающими, и машину отправили в серию. До 6 марта 1917 года построил 150 самолетов в варианте разведчика А.2. 15 апреля облетали прототип бомбардировщика — В.2 До конца 1917 года построили 2650 машин обеих модификаций. Разведчик А.2 оборудовался передающей радиостанцией. фотокамерой (вместо пулемета или в днище фюзеляжа) и бомбодержателями для небольших бомб (4x8 кг). Бомбардировщик В.2 имел дополнительные держатели под нижним крылом и элероны на нижнем крыле. Бомбардировщик брал уже 32 бомбы по 8 кг. Машина оказалась настолько удачной, что заказ на нее вырос в четыре раза, а выпуск пришлось разворачивать сразу на одиннадцати предприятиях. Всего до декабря 1918 года построили 5300 самолетов всех модификаций, а было их несколько. Кроме уже упомянутых модификаций А.2 и В.2 небольшой серией выпускался самолет В.1 — одноместный бомбардировщик, Т — санитарный самолет для перевозки раненых, Тбис — санитарный гидросамолет, Е.2 — учебный самолет. Имелась также модификация GR (Grand Raid) — дальний разведчик, и TOE (Theatres des Operations Exterieurs) — колониальная модификация. Самолет имел хорошие летные качества, большую скорость и мощное оборонительное вооружение, поэтому мог действовать самостоятельно, без истребительного сопровождения. В эскадрильях, оснащенных самолетами «Бреге XIV», разработали тактику групповых полетов на разных высотах, что позволяло машинам взаимно поддерживать друг друга огнем в случае нападения истребителей противника. 9 июля 1918 года капитан Поль-Луи Вейер, командир BR 224, сбил в ходе одного боевого вылета два самолета противника. Самолеты «Бреге XIV» до конца войны оставались основным самолетом бомбардировочных и разведывательных эскадрилий французской авиации. Всего на Западном фронте, в Сербии, Македонии, Греции и Марокко действовала 71 эскадрилья «Бреге XIV». Самолеты «Бреге XIV» состояли на вооружении бельгийской авиации. Американский экспедиционный корпус во Франции также летал на этих самолетах. Самолеты применялись как для дневных, так и ночных полетов, в ходе которых наносились беспокоящие удары по целям на западной границе Германии. Основным двигателем для самолета считался «Рено 12Fcx», но выпуск этих моторов не успевал за сборкой планеров. Поэтому приходилось ставить двигатели других типов: «ФИАТ», «Лорен-Дитрих», «Либерти». После войны самолеты «Бреге XIV» состояли на вооружении авиации двенадцати государств. Во Франции кроме армии «Бреге XIV» применялся на гражданской службе в качестве почтового, санитарного, егерского и учебного самолета.

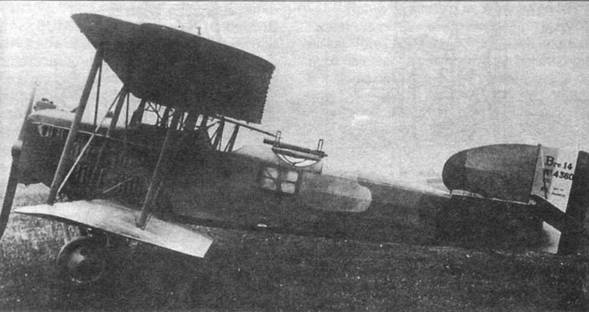

«Бреге XIVB2» Ms 4360 с двигателем «Либерти» мощностью 294 кВт, осень 1918 года.

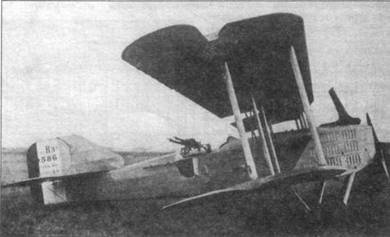

«Бреге XV1BN2» № 86, 1917 год.

Самолет «Бреге XIV» представлял собой двухместный одномоторный биплан смешанной (в основном металлической) конструкции. Фюзеляж собран из алюминиевых трубок, соединенных стальными накладками и усиленных растяжками из стальной проволоки. Сечение фюзеляжа прямоугольное, слегка закругленное сверху. Фюзеляж в носовой части, а также поверху до задней кабины обшит алюминиевым листом, остальная обшивка матерчатая. У самолета В.2 по бортам в районе кабины наблюдателя имелись слюдяные окошки. В днище фюзеляжа некоторых машин имелись жалюзи. открывающиеся с помощью рычага. Эти жалюзи позволяли вести огонь вниз. У бомбардировщиков В.2 кресла экипажа изготавливались из броневого листа толщиной 6 мм. Все модификации «Бреге XIV» оснащались двойным рулевым управлением. Крылья двухлонжеронные с лонжеронами из алюминия и деревянными нервюрами, обшитые материей. Крылья имели небольшое возвышение и стреловидность. Нижнее крыло немного выступало вперед. Крылья могли быть двух типов: старые деревянно-металлические А.2 без закрылков и В.2 с закрылками на нижнем крыле и простыми элеронами. а также новые цельнодеревянные без закрылков и с элеронами, имевшими угловую компенсацию. Крылья разделены четырьмя парами стоек каплевидного сечения и усилены растяжками из металлических полос эллиптического сечения. Закрылки на нижнем крыле самолетов В.2 имели постоянный угол отклонения и не регулировались. В выпущенном состоянии закрылки удерживались двенадцатью резиновыми шнурами. Когда самолет набирал скорость более 112 км/ч, набегающий поток воздуха прижимал закрылки к крылу. При падении скорости закрылки постепенно выходили, повышая подъемную силу крыла. Хвостовое оперение классическое, сваренное из стальных трубок и обшитое материей. Угол заклинивания горизонтального стабилизатора регулировался на земле. Шасси с тремя стойками, общая ось закрыта небольшим крылом. Резиновый амортизатор. Двигатель — 12-цилиндровый, V-образный, жидкостного охлаждения, «Рено 12Fe» мощностью 235 кВт. Топливные баки (250 л на А.2 и 270 л на В.2) располагались в фюзеляже. Модификации A.2GR и Tbis оснащались дополнительными цилиндрическими топливными баками, подвешенными под верхним крылом. Радиатор лобовой с регулируемыми жалюзи. Выхлопные газы через трубу отводились вверх, за верхнее крыло. Вентиляция двигательного отсека осуществлялась с помощью многочисленных щелей в бортах капота. Винт двухлопастный, деревянный, тянущий, «Ратье 5/3». Вооружение состояло из одного неподвижного пулемета «Виккерс», установленного на левом борту под кабиной. Пулемет с помощью синхронизатора стрелял через диск винта. Одиночный или спаренный «Льюис» стоял на вращающемся станке ТО.З или ТО.4 на кабине наблюдателя. Бомбовая нагрузка у А.2 — 32 кг, у В.2 — 265 кг. Одноместный XIVB.1 нес ту же массу бомб и был вооружен только одним пулеметом, стреляющим через диск винта. Дополнительно самолеты оснащались фотокамерой «Нотель» или «Бартхоф» (13x18). Самолеты А.2. приспособленные на роль корректировщика огня, оснащались передатчиком К-6 с радиусом действия 50 км, взаимодействующим с приемником А-1 на земле.
