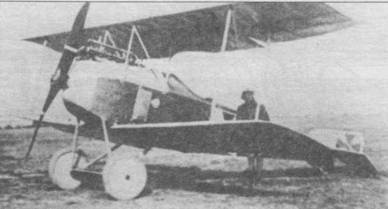

«Авиатик Берг D.1» № 30.14 с двигателем «Австро-Даймлер» мощностью 138 кВт.

Истребитель спроектирован в 1916 году инженером Юлиусом фон Бергом. Самолет имел очень простую конструкцию, его можно было собирать даже в небольших мастерских. Машина отличалась хорошими летными качествами, что подтверждают и итальянские пилоты, получившие возможность полетать на трофейных машинах. Хорошие летные качества объясняются удачной конструкцией крыла. За задним лонжероном крыло становилось тонким и вогнутым. На больших скоростях эта вогнутость исчезала, своеобразное крыло с изменяемой геометрией. Благодаря этой мере самолет отличался исключительной устойчивостью в полете. Самолеты выпускались фирмой «Остеррайхешен Авиатик-Верке Вин Штадлау» в рамках 38-й, 138-й, 238- й и 338-й серий, а также фирмой «Винер Кароссери унд Флюгцойгфабрик» («ВКФ») в рамках 84-й, 184-й, 284-й и 384- й серий. Кроме того, выпуск был организован на фирме «Лёнерверке ГмбХ» (115-я серия), «Тоне унд Фиала» (101-я серия) и «Унгарише-Алльгемайне Машиненфабрик АГ» («МАГ») (92-я серия). Самолеты разных серий могли иметь разные двигатели, что влекло изменения в сопутствующих узлах. Имелись и другие второстепенные различия. Общая конструкция самолета оставалась неизменной на протяжении всего выпуска. Всего выпустили 740 самолетов всех серий.

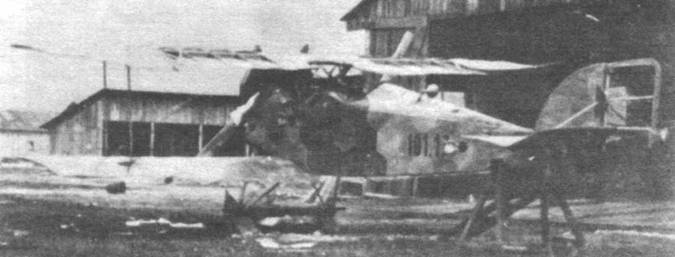

«Отто В», 1914 год.

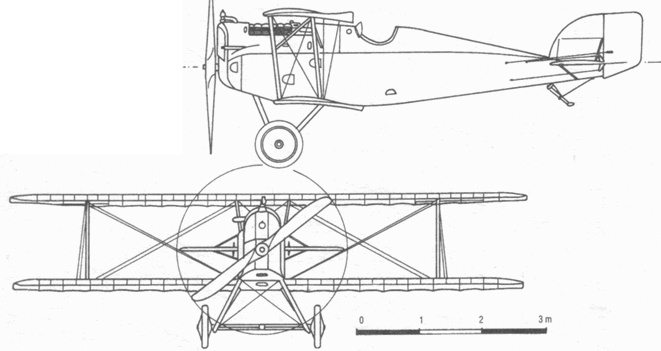

typ 338

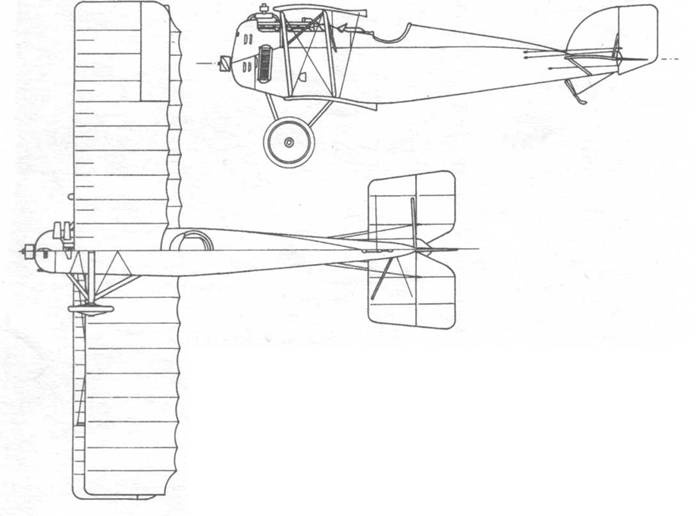

typ 38

Самолеты «Берг D.I» летали в составе различных эскадрилий (Fliegerkompanie) — Flik 6,17,41J, 42J, 56J, 60J. 63J и др. Большинство австрийских асов пользовалось этими машинами и очень хорошо о них отзывалось. Юлиус Ариги в 1918 году сбил на самолете № 338.Q 1 три итальянских самолета, в том числе два в течение одного дня. Франк Линке-Кроуфорд, командир Flik 60J сбил на «Берге» семь итальянских машин.

Самолет «Берг D.I» представлял собой одноместный биплан цельнодеревянной конструкции. Фюзеляж прямоугольного сечения, без проволочных растяжек. Соединения лонжеронов и шпангоутов усиливались небольшими деревянными штырями. Обшивка фюзеляжа фанерная. За кабиной длинный обтекатель полукруглого сечения. Крылья двухлонжеронные, тонкого профиля, обшитые материей. Вдоль задней кромки пропущена стальная проволока. Короткие элероны из стальных трубок обтянуты материей, только на верхнем крыле. Верхнее крыло соединялось с нижним двумя парами продольных стоек, а с фюзеляжем двумя стойками в форме буквы N. Крылья без возвышения. Хвостовое оперение из стальных трубок, обшито материей, горизонтальный стабилизатор несущего выпукло-вогнутого профиля. Радиатор лобовой автомобильного типа, на некоторых сериях применялся узкий радиатор, смонтированный в передней кромке верхнего крыла. Некоторое число самолетов несло оригинальный четырехлопастный винт «Ярай» с двумя фиксированными углами атаки лопастей (70 гр и 100 гр). Это облегчало синхронизацию пулеметов, стрелявших через диск винта. Вооружение — два пулемета «Шварцлозе» калибра 8 мм под капотом, слева и справа от двигателя. Боекомплект 300 выстрелов на ствол. Некоторые машины несли третий пулемет «Шварцлозе», установленный перед кабиной и заклиненный под углом вверх, так что стрелял мимо диска винта.

Тактико-технические данные самолета «Берг D.I» с двигателем 147 кВт

Сухая масса 610 кг

Взлетная масса 852 кг

Размах верхнего крыла 8,00 м

Размах нижнего крыла 7,88 м

Длина 6,95 м

Высота 2.48 м

Площадь крыла 21,8 м²

Расстояние между крыльями 1,4 м

Колея шасси 1,8 м

Максимальная скорость 185 км/ч

Потолок 6100м

Время полета 2 ч

Время набора 2000 м 4 мин 36 сек

Время набора 6000 м 26 мин 5 сек

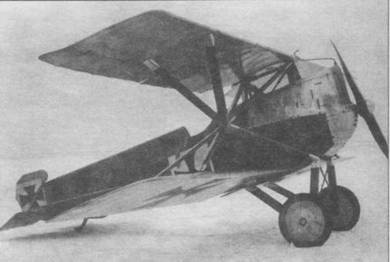

«Бранденбург D.I», № 62.72.

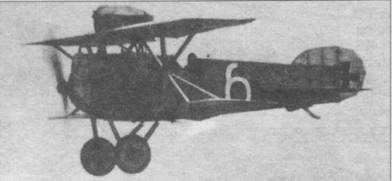

«Бранденбург D.I» в полете над северной Адриатикой.

«Бранденбург KD» № 28.30. В кабине австрийский ас хорватского происхождения Рауль Стойсавлиевич.

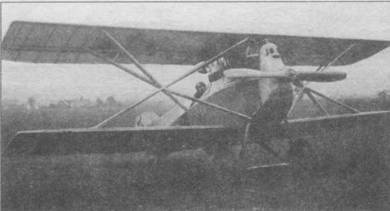

Для австрийского филиала фирмы «Ганза» самолеты проектировал Эрнст Хейнкель. Именно Хейнкель спроектировал истребитель КГ) (D.I), получивший также прозвище «Спинне» («паук»). Самолет облетали в апреле 1916 года. Самолет выделялся из ряда себе подобных машин тем, что вместо обычных для того времени вертикальных стоек между крыльями имел диагональные стойки, чем-то напоминающие противотанковые ежи. Хотя подобная конструкция выглядела довольно тяжеловесно, она не перегружала самолет, а главное, не требовала постоянных регулировок, обеспечивая повышенную жесткость крыла.

Hansa Brandenburg D. I

Такие стойки, впрочем, портили аэродинамику самолета. но при скоростях того времени это заметной роли не играло. У первых самолетов отсутствовали киль и лобовое стекло. Кроме фирмы «Ганза» данные самолеты выпускала фирма «Феникс» из Вены и «Унгаришен Флюгцойгфабрик АГ» (УФАГ) из Будапешта. Самолеты производства «Феникс» оснащались двигателями «Австро-Даймлер» тип 17000 мощностью 118 кВт, а производства «УФАГ» — двигателями «Австро-Даймлер» тип 18000 мощностью 136 кВт. Всего построили 96 самолетов этого типа. Самолет получился неплохой, хотя недостаточно маневренный и слабовато вооруженный. Вооружение состояло из одного пулемета «Шварцлозе 07/12» калибра 8 мм. установленного из-за отсутствия синхронизатора на верхнем крыле. Вместе с боекомплектом пулемет помещался в герметичный контейнер типа VK II. прозванный пилотами «гробиком». Такое расположение пулемета имело множество минусов. «Гробик» ухудшал и без того неидеальную аэродинамику самолета. а расположение пулемета вне линии зрения летчика затрудняло наведение и обслуживание. Кроме того, пулемет «Шварцлозе 07/12» имел невысокую скорострельность (400–430 выстрелов в минуту) по сравнению с немецким «Максим 08/15» (600 выстрелов в минуту) и даже с итальянским «Фиат-Ревелли» (500 выстрелов в минуту). Впрочем, во второй половине 1916 года скорострельность пулемета удалось довести до 600 выстрелов в минуту. В этот же период австро-венгерская армия перешла под германский патрон 7,92 мм, поэтому новые самолеты оснащались уже новыми пулеметами, а старые перевооружались постепенно.
