Главный бензобак (118 л) в фюзеляже за кабиной пилота. Вооружение — два 7,7-мм пулемета «Виккерс» с синхронизатором Константинеску или Сопвич-Копер, в зависимости от типа двигателя. Самолет мог брать четыре 11-кг бомбы Купера иа держателях под фюзеляжем.

Тактико-технические данные истребителя F.1 (с двигателем B.R.1)

Сухая масса 442 кг

Взлетная масса 713 кг

Размах крыла 8,54 м

Длина 5,64 м

Высота 2,60 м

Площадь крыла 21,5 м²

Смещение верхнего крыла 0,45 м вперед

Макс. скорость на 2000 м 189 км/ч

Время набора 2000 м 5 мин

Потолок 6000 м

Дальность полета 350 км

Время полета 2,5 ч

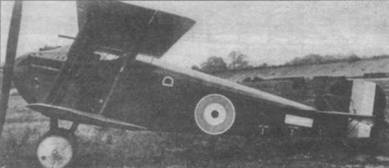

Прототип «Сопвич Долфин».

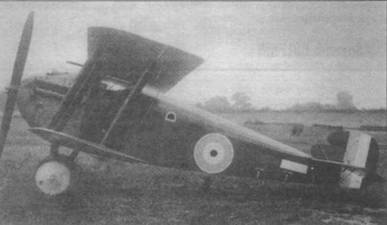

Второй прототип «Сопвич Долфин 5F.1» на аэродроме Бруклендс.

Плохой обзор из кабины биплана пытались улучшить разными способами. Одна из таких попыток привела к появлению в первой половине 1917 года самолета «Долфин». Проект разработал Герберт Смит, а 23 мая 1917 года прототип облетал Гарри Хокер. Идея состояла в том, что у верхнего крыла убради центроплан, а раздельное верхнее крыло крепилось к фюзеляжу на стойках. Пилот сидел в кабине под рамой из стальных труб, которая заменяла собой центроплан. Чтобы улучшить обзор в еще большей степени, носовую часть фюзеляжа заузили, отказавшись от предусмотренного проектом лобового радиатора. По этим же соображениям машина получила узкий рядный двигатель «Испано-Сюиза». «Долфин» был первым самолетом фирмы «Сопвич» с рядным двигателем. Нижнее крыло сдвинули вперед относительно верхнего. Все перечисленное придало «Долфину» необычный внешний вид. Никакой защиты для пилота при капотаже не предусматривалось, считалось, что достаточное пространство для головы обеспечит небольшое возвышение крыла. Позднее добавили дуги из трубки на верхней стороне верхнего крыла. Отдельные машины все же получили противокапотажную дугу. Несмотря на этот недостаток, самолет получился удачным, начался его серийный выпуск. В боевых частях самолет появился осенью 1917 года. Заказ на 2150 самолетов удалось выполнить лишь на половину, построив 1532 самолета. Из них 625 сразу отправили на склад. Самолет выпускался самой фирмой в Кингстоне, а также по лицензии фирмами «Даррак Моторе Инжениринг» и «Хаспер лтд» из Лондона. Самолетами оснастили четыре английские и одну канадскую эскадрилью во Франции, одну эскадрилью ПВО, а также несколько учебных частей и летных школ. Самолеты «Долфин» обычно держали в резерве, так как мотору истребителя требовался длительный прогрев, а это сказывалось на времени полета.

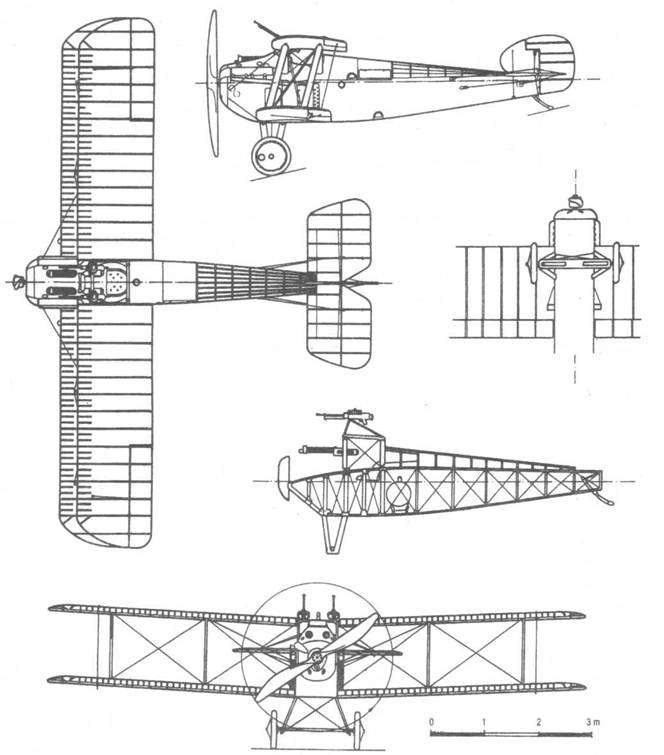

Sopwith DOLPHIN

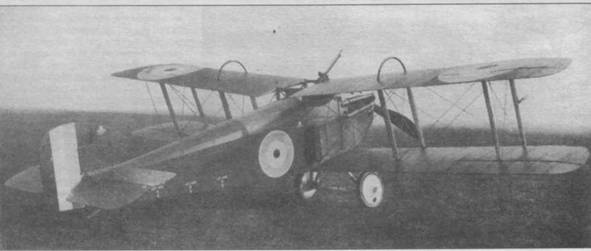

Четвертый прототип «Сопвич Долфин» во время испытаний в Миртлсхем-Хит, октябрь 1917 года.

Особенно ощутимо данная проблема проявлялась зимой. А «Долфин» появился на фронте осенью. Это был неплохой самолет, некоторые пилоты сумели одержать на нем большое число побед. Например, капитан Ф.У. Джиллет (американец по национальности) из 79-й эскадрильи сбил на 5F. 1 четыре самолета и три аэростата. Капитан Р.Б. Барнманн из той же эскадрильи сбил 14 самолетов и один аэростат. Майор А.Д. Картер из 19-й эскадрильи сбил шесть самолетов. Капитан Ф.А. Лорд из 79-й эскадрильи сбил девять самолетов. Хорошо летали на «Дольфинах» пилоты 87-й эскадрильи, в том числе будущий маршал авиации, а тогда лейтенант Л.Н. Холлингхерст. На «Дольфинах» испытывались различные технические новинки, в том числе подвесные сбрасываемые топливные баки из мягкой жести, а также парашют Колторпа.

«Сопвич 5F. 1» представлял собой одноместный биплан смешанной конструкции. Каркас фюзеляжа усилен растяжками из стальной проволоки. Сечение фюзеляжа прямоугольное с округлой верхней стороной. К апот двигателя обшит алюминиевым листом, борта и верхняя сторона фюзеляжа за кабиной обшиты фанерой, остальные поверхности имели матерчатую обшивку. Крылья двухлонжеронные. деревянные, одинакового размаха, обшитые материей. Возвышение крыла 2?30'. Верхнее крыло с рамой вместо центроплана. Нижнее крыло смещено на 30 см вперед относительно нижнего. Распорки крыла наклонены назад на 12?. Хвостовое оперение деревянное, обшитое материей. Шасси с двумя стойками из профилированных стальных трубок. Ось закрыта небольшим крылом.

Двигатель — 8-цилиндровый рядный V-образный, жидкостного охлаждения типа «Испано-Сюиза 8Е» с редуктором (147 или 161 кВт) или «Испано-Сюиза 8Fb» без редуктора (220 или 234 кВт). Два радиатора установлены по бортам фюзеляжа. Поток воздуха через радиаторы регулировался из кабины с помощью жалюзи. Топливные баки общей емкостью 127 л установлены в фюзеляже. Винт деревянный двухлопастный, типа «Ланг 3500», диаметра 2893 мм. Вооружение — два неподвижных 7,7-мм пулемета «Виккерс» с синхронизатором Константинеску и один-два пулемета «Льюис», установленных диагонально в прорезь между верхними крыльями. Прицел типа «Алдис» или «Норман». На ночных истребителях использовался прицел «Хаттон» с электрической подсветкой. Под нижним крылом имелись держатели для четырех 11-кг бомб Купера.

Тактико-технические данные самолета 5F.1

Сухая масса 698 кг

Взлетная масса 1037 кг

Размах крыла 9,90 м

Длина 6,78 м

Высота 2,60 м

Плошадь крыла 24.5 м

Колея шасси 1,52 м

Макс. скорость на 3000 м 190 км/ч

Время набора 2000 м 6 мин 30 сек

Потолок 5650 м

Время полета 2 ч

Дальность полета 350 км

«Сопвич Долфин 5F. I».

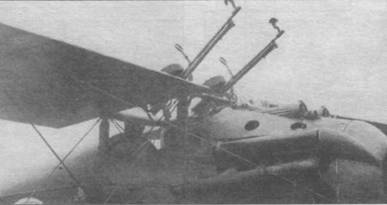

Особенности вооружения самолеты «Долфин». Два пулемета «Льюис» над крылом и два пулемета «Виккерс» под капотом.

Это был лучший английский истребитель Первой Мировой войны. Его история началась в июле 1915 года, когда во Франции в Буа-Коломе состоялись первые испытания первого V-образного двигателя Марка Биркигта, основателя фирмы «Испано-Сюиза». Двигатель предназначался для французского истребителя SPAD. На испытаниях присутствовал английский представитель полковник Брук-Попхем. Англичанин высоко оценил швейцарский двигатель и склонил Министерство авиации уже в августе 1915 года заказать партию двигателей «Испано-Сюиза» для английских самолетов. Предприятие «Ройял Эйркрафт Фэктори» в Фарнборо, графство Ганте, приступило к разработке самолета под швейцарский двигатель. Руководили работами Г.П. Фолленд, Дж. Кенуорти и майор Ф.Н. Годден, который в то время занимал должность летчика-испытателя фирмы. Работы над самолетом S.E. 5 (Scout Experimental) начались летом 1916 года, а уже 22 ноября облетали первый прототип (№ А4561). 24 декабря 1916 года Ф.У. Годдеи улетел на прототипе во Францию, где в Сен-Омере состоялись полевые испытания самолета. Как оказалось, самолет немного уступает в маневренности «Ныопору», по скороподъемности примерно равен другим самолетам, зато имеет более высокую горизонтальную скорость, а также обладает прочной конструкцией, позволяющей разгонять самолет в пикировании.
