На Ил-2И были сняты два ШКАСа, а так же направляющие для PC. Его вооружение состояло из пары пушек Вя-23 калибра 23 мм с боезапасом по 150 снарядов на ствол. Самолет оснащался двигателем АМ-38Ф мощностью 1700 л.с.

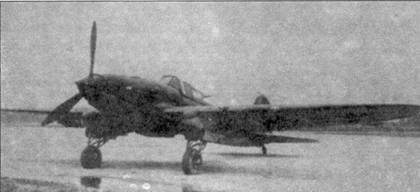

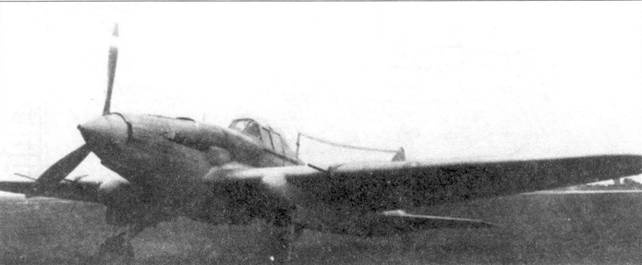

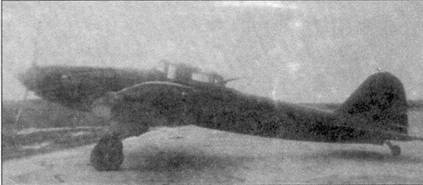

На двух снимках прототип Ил-2 с бронированной кабиной стрелка, оборудованной пулеметом ШКАС 7,62 мм. Нужно обратить внимание на ступеньку за кабиной стрелка, показывающую, что она возвышалась над фюзеляжем. Фонари пилота и стрелка сдвигались назад по направляющим, за кабину (фонарь пилота отодвигался до места где был расположен пулемет).

ЦКБ-55

ЦКБ-57

Ил-2 первой серии

Ил-2 первой серии со сдвоенными выхлопными патрубками

Ил-2 первых серий выпуска 1941 г.

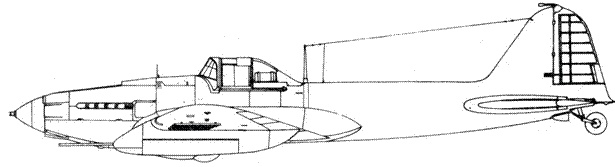

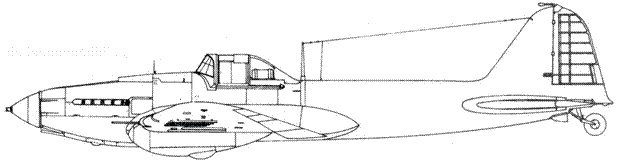

Ил-2 одноместный ранних серий

Ил-2 выпуска августа 1941 г. с пушками ВЯ-23

Ил-2 с пушками ВЯ-23

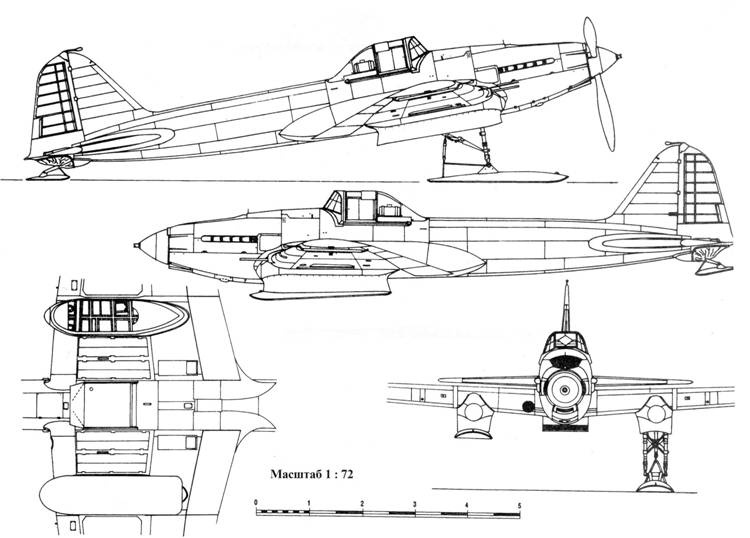

Ил-2 выпуска зимы 1941/42 на лыжном шасси

Ил-2 выпуска начала 1942 г.

Ил-2 выпуска 1942 г.

Ил-2 М-82

Ил-2 выпуска 1942 г.

Ил-2И

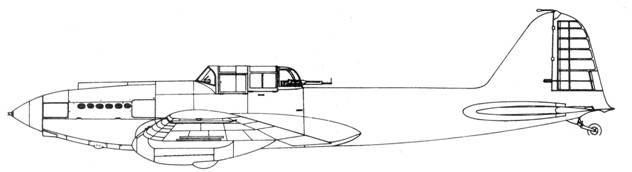

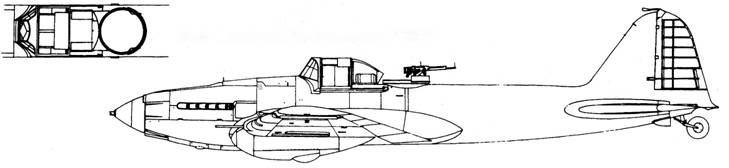

Ил-2 — полевая доработка под пулемет ШКАС

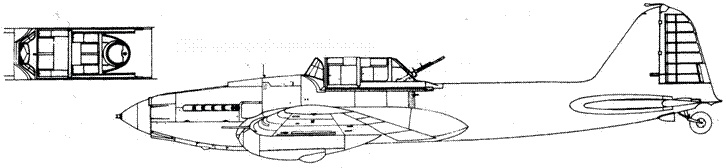

Ил-2 — прототип 2-х местной версии

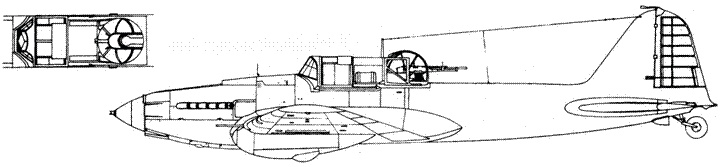

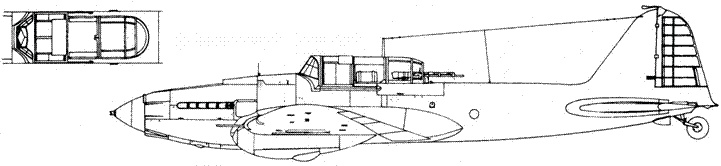

Ил-2 — прототип с турелью МБ-3

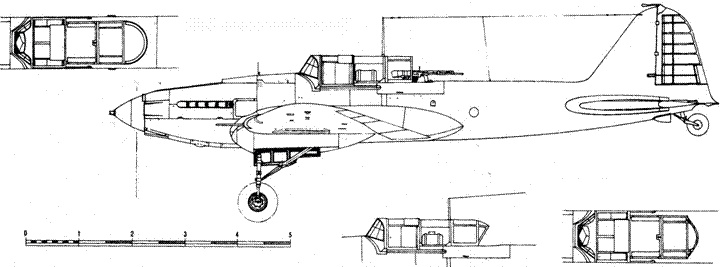

Ил-2 — двухместный первых серий

Ил-2 — двухместный ранний

Ил-2 — двухместный поздний

Ил-2 «со стрелкой», 1943 г.

Ил-2 одноместный с пушками Ш-37, первая версия

Ил-2 двухместный с доработанными пушками Ш-37, 1943/44 г.

пушка Ш-37

Ил-2 с пушками НС-37, контейнеры первого типа, 1942/43 г.

контейнер НС-37 первого типа

Ил-2 «со стрелкой» с пушками НС-37, контейнеры позднего типа, 1944

контейнер НС-37 позднего типа

Усиливающие накладки

Ил-2 «со стрелкой», 1943 г.
