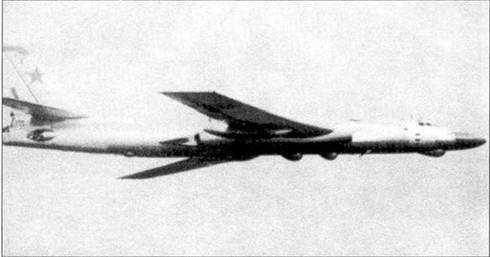

Основной отличительной чертой Ту-16РМ Badger D – морского разведчика/ самолета радиоэлектронной борьбы были три радиопрозрачных обтекателя ни брюхе фюзеляжи. Ножевая антенна прямо перед первым обтекателем – связная.

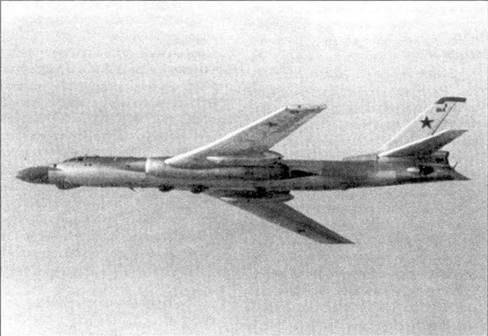

Ту-16РМ Badger D построенные путем переоборудования ракетоносцев Badger С сохраняли соответствующую носовую часть. Однако передний подфюзеляжный обтекатель на Badger D был больше чем на Badger С.

Во второй половине 1950-х гг. в СССР была разработана система «Букет», которая, в отличие от СПС-1 и СПС-2, могла работать в автоматическом режиме и создавать помехи одновременно нескольким РЛС, в том числе многоканальным и перестраиваемым. Самолеты, оборудованные системой «Букет», обозначались Ту-16П или изделие «НП». Они предназначались для противодействия наземным РЛС дальнего обнаружения и наведения, а также РЛС целеуказания ЗРК.

На то время «Букеты» были самыми мощными в мире помеховыми станциями, и существовавшие тогда способы защиты РЛС не спасали их от глушения. В то же время «Букеты» имели большой вес и обладали значительной энергоемкостью. Для их размещения использовали грузоотсек, при этом его створки и бомбардировочное вооружение демонтировались полностью. Вместо них устанавливалась платформа с блоками «Букета», представлявшими собой вертикально стоящие цилиндрические контейнеры с системой наддува. Там же размещались четыре дополнительных преобразователя типа ПО-6000 и один – типа ПТ-6000, питавшие «Букет» переменным током. В задней части грузоотсека могла устанавливаться аппаратура постановки пассивных помех АСО-2Б. В нижней части платформы, по оси самолета располагался длинный обтекатель (на 3/4 длины грузоотсека) антенн станции, который стал характерным внешним признаком Ту-16П. По краям платформы с обеих сторон находились отверстия системы кондиционирования блоков «Букета», закрывавшиеся обтекателями. Автоматизация станции позволяла обойтись без дополнительного члена экипажа – управлял ею штурман-оператор со своего рабочего места.

Начиная с 1962 г., системой «Букет» был оснащен 91 самолет.

Параллельно с созданием постановщика активных помех Ту-16СПС в ОКБ-156 разрабатывался постановщик пассивных помех, получивший обозначение Ту-16 «Елка». Во всю длину его грузоотсека располагались 7 автоматов сброса пассивных помех АСО-16. В створках отсека имелись вырезы (на левой – три, на правой – четыре) для выводных горловин автоматов. В незанятом объеме отсека можно было подвешивать бомбовое вооружение. Кроме того, на Ту-16 «Елка» устанавливалась помеховая станция СПС-4 «Модуляция», ее обтекатель каплевидной формы крепился перед грузоотсеком. При снятии АСО-16 самолет превращался в полноценный бомбардировщик. В 60-е гг. на машины этой модификации в дополнение к семи АСО-16 стали устанавливать два автомата АПП-22. В этом случае места для размещения бомб уже не оставалось. В общей сложности ВВС получили 71 постановщик помех этой модификации. В дальнейшем самолеты Ту-16 «Елка» неоднократно модернизировались и дорабатывались, постепенно приближаясь по характеристикам к Ту-16П, становясь комбинированными постановщиками активных и пассивных помех.

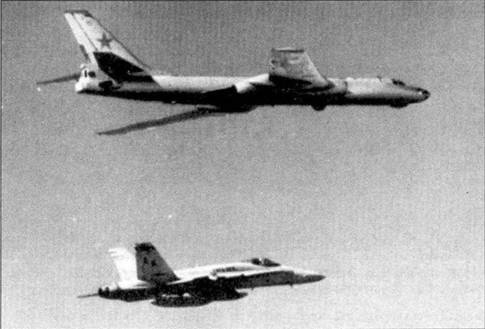

F/A – 18 корпуса морской пехоты следит с близкого расстояния за Ту-16Р Badger Е. Ту-16Р был одним из наиболее часто встречающихся самолетов советской морской авиации и период проведения учений военно-морскими силами США и НАТО.

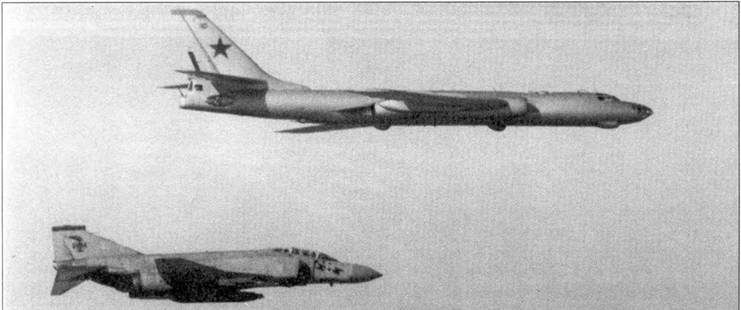

F-4 Фантом II, британских ВВС, вооруженный подвесным контейнером с пушкой Вулкан, сопровождает Ту-16Р над Северным морем. Задние пушки Ту-16 подняты в крайнее верхнее положение, в знак мирных намерений.

С самого начала проектирования Ту-16 его предполагалось использовать не только в ВВС, но и в авиации ВМФ. 12 июля 1954 г. вышло Распоряжение Совета Министров СССР №7501 об оборудовании бомбардировщиков Ту-16 минно-торпедным вооружением.

Созданный во исполнении этого распоряжения самолет-торпедоносец, получивший обозначение Ту-16Т, предназначался для торпедных атак крупных надводных целей и постановки минных заграждений. Он выпускался до 1957 г. на воронежском авиазаводе где их было построено 76 шт. Одновременно на этом же заводе велась переделка в торпедоносцы обычных Ту-16 из состава Авиации ВМФ.

Для размещения морского вооружения Ту-16Т получил измененный грузоотсек. В нем могли разместиться две реактивные авиационные торпеды РАТ-52, шесть высотных торпед 45-54ВТ (или низковысотных 45-56НТ), две глубинные бомбы ВБ-2Ф, 12 авиационных донных мин АМД-4-500 или четыре мины АМД-4-1000. Общий вес морских видов вооружения достигал 8,7 т. Кроме того, Ту-16Т мог брать полный комплект вооружения обычного бомбардировщика – до 9 т. Внешне Ту-16Т от бомбардировщика Ту-16 отличался лишь несколько иной конструкцией створок грузоотсека.

Некоторые модификации Ту-16, в частности, Ту-16СПС, Ту-16 «Елка», Ту-16Р в процессе эксплуатации в Авиации ВМФ переоборудовались в постановщики мин. При этом кабина оператора в грузоотсеке не снималась, что давало возможность произвести обратное переоборудование.

В связи с аварийностью самолетов морской авиации флот нуждался в скоростном самолете-спасателе. 26 декабря 1955 г. вышло Постановление Совмина СССР №1952-1047, которое обязывало МАП оборудовать Ту-16 самоходной лодкой и предъявить опытный самолет-спасатель Ту-16С на Государственные испытания в 1-м квартале 1957 г. Радиоуправляемая лодка «Фрегат» подвешивалась под фюзеляжем Ту-16, а сам носитель оснащался аппаратурой определения местонахождения терпящих бедствие. Лодка сбрасывалась в районе аварии и выводилась к пострадавшим с помощью системы радиоуправления «Рея». Система успешно прошла испытания на ЧФ и была принята на снабжение Авиации ВМФ.

Начиная с 1965 г., на серийных заводах в спасатели было переоборудовано большинство Ту-16Т.

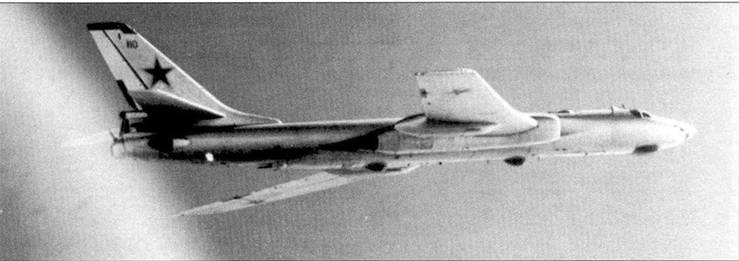

Ту-16Р морской авиации. Самолет полностью цвета натурального металла, радиопрозрачные обтекатели антенн – темно-серые. Триммер руля направления – красный.

Этот Ту-16 выполняет разведывательное задание над Тихим океаном. Советские разведчики Ту-16 следили за кораблями США на всех океанах начиная с Северной Атлантики ч заканчивая югом Тихого океана.
