Другие изменения, выполненные на модификации Як-9М, состояли в укороченной антенне, установке аэродинамической системы сброса фонаря кабины, автомата АРТ-41 для регулирования температуры воды и переносе переключателей радиостанции на рукоять управления газом.

Начиная с первого самолета 25-й серии построенного на заводе № 153 (25–01) последующие изменения проводились на самолетах вне зависимости от их серии. С октября 1944 года двигатели ВК-105ПФ заменили ВК-105ПФ2. К тому времени промышленности удалось полностью удовлетворить потребности авиазаводов в этой модификации двигателя. До этого времени их устанавливали только на истребители Як-3.

Государственные испытания были проведены с 17 по 27 декабря 1944 года. Производились Як-9М с мая 1944 года по июнь 1945 года, всего было построено 4239 машин. Модификация Як-9М была, таким образом, самым многочисленным вариантом «девятки»

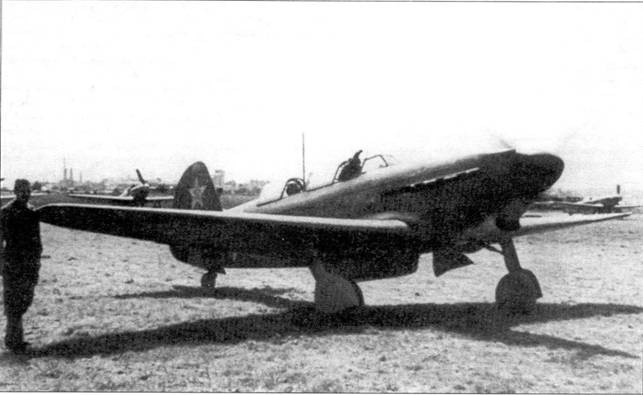

Двухместный Як-9УТИ с удлиненным фюзеляжем и желтым рулем направления. Место инструктора на этом самолете оборудовано полным комплектов контрольных приборов и органов управления. Самолет несет стандартный серо-темносерый камуфляж.

Часть самолетов Як-9М были приспособлены для использования в частях ПВО. Они имели, как и их многочисленные «братья» двигатели ВК-105ПФ, либо ВК-105ПФ2.

Адаптация к службе в войсках ПВО состояла, прежде всего, в более разнообразном навигационном и радиооборудовании.

Самолет оснащался вариометром ВР-2, радиополукомпасом РПК-10М, радиостанцией, которую можно было настраивать на несколько частот: РСИ-4М (с приемником РСИ-6МУ и передатчиком РСИ-3М-1, и даже ответчиком «свой-чужой» — СЧ-3).

Вариант ПВО имел лучшие характеристики, чем обычный Як-9М, так как на нем был уменьшен запас топлива на 45 л и масла на 15 кг. Были так же сняты бронестекла, весящие около 16 кг. Вооружение состояло из пушки ШВАК и пулемета УБС.

Завод производящий Як-9М был обязан передавать в войска ПВО каждую десятую машину. В случаях когда полки ПВО были полностью укомплектованы, военные и НКАП (Наркомат авиационной промышленности) договаривались между собой о количестве поставляемых машин.

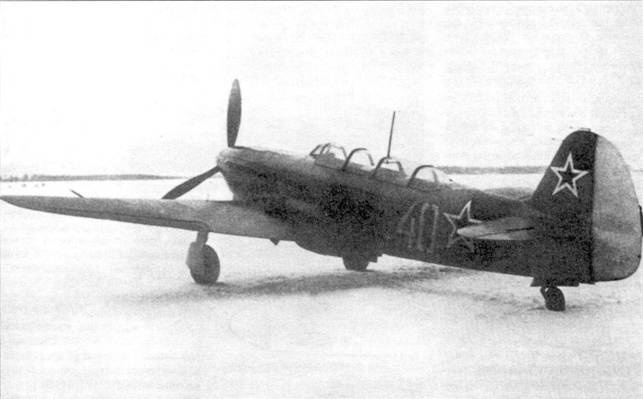

Двухместный Як-9В с каким-то оборудованием, закрепленным на борту фюзеляжа под фонарем кабины. Возможно это воздухозаборник генератора.

Это еще одна учебная модификация, в срочном порядке спроектированная в ОКБ Яковлева. На этом самолете устранили досадные недостатки его предшественников, и он стал полноправным членом семьи «семерок» и «девяток», а не бедным родственником которому доставались объедки. Уже одно оснащение учебной модификации двигателем ВК-105ПФ2 свидетельствует о том, что его характеристики хотели максимально приблизить к параметрам боевых машин.

И действительно, только максимальная скорость была на 4 км/час меньше чем у Як-9Т, а остальные характеристики оказались идентичными.

Як-9В, имел хорошо оборудованную заднюю кабину, полностью обеспечивавшую управление полетом с собственным сектором газа, компасом и т. д.

Практически все Яки имели тенденцию к сваливанию на нос во время торможения. А поскольку курсанты не грешили особой выучкой, то в кабине инструктора был установлен переключатель, который делал невозможным торможение из передней кабины. Сами кабины были, наконец, разделены прозрачной перегородкой, и теперь инструктор не обдувался ветром, когда передний фонарь был открыт.

Была демонтирована бронеплита за сиденьем пилота, бронестекло, протекторы бензобаков и система их заполнения инертным газом. Вооружение ограничили пушкой ШВАК с боезапасом в 90 снарядов.

Значительно расширилось, по сравнению с Як-7В (не говоря уже об УТИ), приборное оборудование. Были установлена радиостанция РСИ-6МУ, радиополукомпас РПК-10М, авиагоризонт и фотопулемет РАУ-22 (в правом крыле).

Пилоты получили переговорное устройство СПУ, и инструктору уже не приходилось перекрикивать из задней кабины шум двигателя и свист ветра. Радиопередача была возможна из обеих кабин, так же как и радиоприем.

Як-9В, служивший эталоном для серийного производства, проходил государственные испытания в НИИ ВВС, в период с 10 по 17 апреля 1945 года. По их завершению, этот очень удачный учебно-тренировочный самолет был запущен в серийное производство и изготавливался с августа 1945 года по август 1947 года. Всего было выпущено 793 экземпляра; 456 Як-9В изготовили заново, а 337 переоборудовали из модификации «М».

Это была единственная «девятка» без вооружения, которая, строго говоря, представляла собой пассажирский самолет. В результате сочетания фюзеляжа Як-9В с крыльями Як-9ДД, конструкторы планировали получить самолет, который бы летал быстро, далеко и безопасно. Девять баков общей емкостью 845 л, давали возможность преодолевать 1800 км. А скорость не намного меньшая, чем у Bf-109G2 либо у FW-190А-4 позволяла бы избегать встреч с вооруженным врагом.

«Курьер» имел значительно переделанную кабину, особенно заднюю. Кроме обычных приборов пилот располагал авиагоризонтом, пульт радиостанции был установлен с правой стороны приборной доски. Из пассажирской кабины приборы и органы управления были демонтированы. Пол был выложен деревом, а стенки обтянуты полотном. Обе кабины имели еще одно дополнение: это было, как писал А.Степанец, «писсуары». Так как трудно себе представить в кабине самолета два этаких эмалированных сантехнических устройства, то вероятно «писсуары» представляли собой резиновые бачки (интересно только, что происходило после отправления надобностей..? Все вылетало наружу или скапливалось в самолете?).

«Курьер» был построен на заводе № 153 в июле 1944 года и проходил испытания в августе-сентябре того же года… на этом собственно, вся его карьера и закончилась.

Из-за того, что развитие этого самолета не предполагалось, то он проходил испытания с радиостанцией, которая имела небольшой радиус действия — прием до 100 км, передачу — 60 км. После испытаний самолет больше не летал.

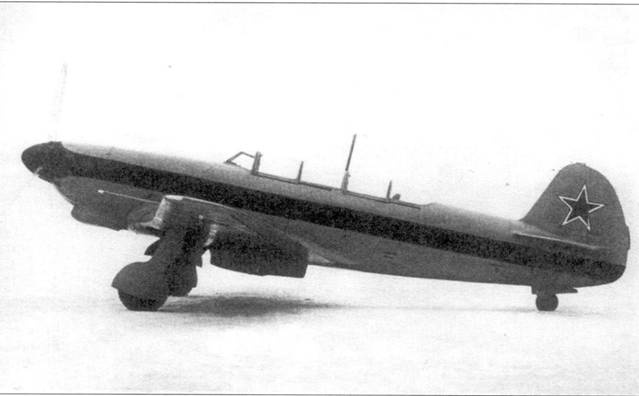

Пассажирский Як-9 «Курьерский». На фюзеляже серого цвета нарисованна красная стрела. В задней кабине видна спинка удобного кресла.
