Ручка управления: 1. Ручка. 2. Кожаный уплотнитель. 3. Кожух.

Качалка и педали в кабине Me 163В.

Кабина пилота

Кабина негерметизированная, с одностворчатым фонарем, откидываемым вправо. Кресло пилота подвешено на пружинах конструкции инженера Лечера. Кабина оборудована основными пилотажными приборами, и указателями работы двигателя. В кабине находились все органы управления всеми узлами самолета. Панель управления радиостанцией находилась на правом баке T-Stoff.

Радиооборудование

Радиостанция FuG 16ZE обеспечивала связь с землей и другими самолетами. Она располагалась в носовой части фюзеляжа. Антенна крепилась к фюзеляжу, адаптер и возвратная петля встроены в киль.

Устройство FuG 25а использовалось для идентификации «свой-чужой». Располагалось под креслом пилота, антенна и адаптеры на левом крыле.

Электрическое оборудование запитывалось от генератора мощностью 2 кВт и напряжением 24 В. Генератор стоял в носу фюзеляжа и оснащался маленьким пропеллером, вращающимся набегающим потоком воздуха. Аккумулятор емкостью 20 Ач. Аккумулятор также находился в носовой части фюзеляжа. Наружный разъем электросети находился на правом борту фюзеляжа. Потребителями на борту были: система зажигания, подогрев трубки Пито, сигнал положения шасси, радиооборудование, указатель крена и хилометр, приборы контроля за работой двигателя, топливные краны, противопожарная система.

Кислородная система состояла из 2-литрового баллона, находящегося на левом борту кабины, а также регулятора подачи кислорода, встроенного в правый борт кабины.

Пневмогидравлическая система служила для выпуска и уборки полоза и хвостового колеса. Маслобак гидравлической системы находился на носу, а пневматическая система размещалась возле полоза. Особый контур со своим маслобаком служил для выпуска посадочных закрылков. Выпуск осуществлялся с помощью ручного насоса.

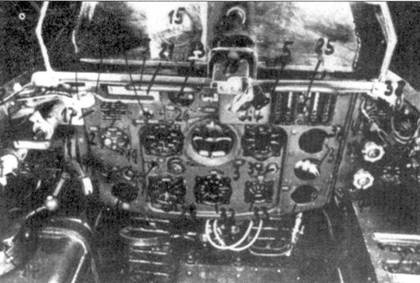

Приборная доска Me 163В. Сверху виден прицел и бронестекло.

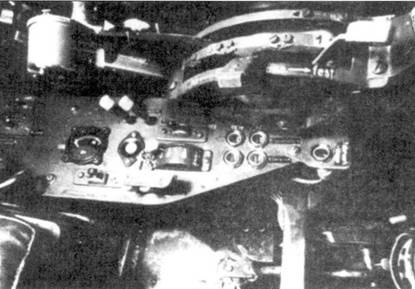

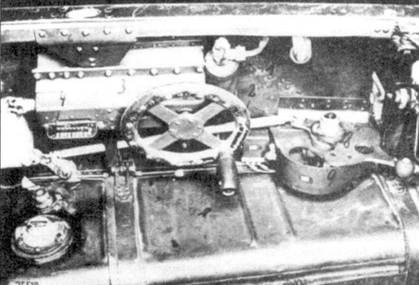

Два снимка кабины. Левая консоль: ручка газа, под консолью бак T-Stoff. Ниже правый борт. Виден маховик регулировки триммеров. На правом борту также дополнительный бак для T-Stoff.

Бронирование

Броней была прикрыта носовая часть самолета. Носовой обтекатель изготавливался из брони толщиной 15 мм. Лобовое бронестекло имело толщину 90 мм. Сзади голову, плечи и спину пилота прикрывала бронеспинка толщиной 15 мм.

Вооружение

Две пушки Mauser MG 151/20 располагались по одной в основании крыльев. Начиная с машины № 47 на самолетах появились пушки Rheinmetall-Borsig MK 108 с боекомплектом 80 (60) выстрелов на ствол. Прицел Revi 16B установлен над приборной панелью.

В конце войны испытывались различные нетрадиционные виды вооружения. Это были 50-мм гранатометы SG 500 Jaegdfaust. Гранатометы стреляли вверх и спускались автоматически с помощью фотокамеры, когда «Комета» оказывалась под самолетом противника. Один залп выпускал сразу пять гранат, так что пилот мог делать два боевых захода. Перезаряжалась система на земле.

На «Комете» (Me 163А) в порядке эксперимента установили 2 12-трубных пусковых установок для ракет R4M.

Двигатель

Двигатель Walter HWK 109-509А-0 крепился к 8-му шпангоуту фюзеляжа в трех точках.

Топливная система состояла из двух типов баков: баков для T-Stoff (топливо) и C-Stoff (окислитель). Заполнение баков T-Stoff проводили через переднюю горловину, a C-Stoff — через заднюю.

Подробно о топливе рассказано в главе, посвященной подробному разбору двигателя.

Баки на Me 163В-1 имели следующий объем, л:

T-Stoff главный бак в фюзеляже	1040
T-Stoff правый вспомогательный бак	60
T-Stoff левый вспомогательный бак	60
C-Stoff бак в левом крыле	177
C-Stoff передний бак в левом крыле	73
C-Stoff бак в правом крыле	177
C-Stoff передний бак в правом крыле	73
Всего
T-Stoff	1160
C-Stoff	50
Итого	1660 л (около 2026 кг)

Бронирование кабины пилота:

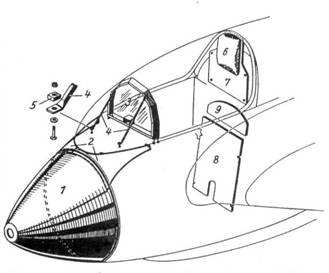

1. Стальной носовой обтекатель. 2. Передняя часть кабины. 3. Бронестекло. 4. Регулируемые упоры бронестекла. 5. Амортизатор вибрации. 6. Изголовье. 7. Бронеплита. 8. Спинка кресла пилота. 9. Бронеплита, закрывающая плечи.

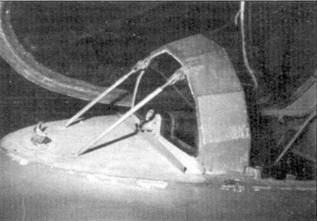

Бронестекло, установленное в передней части кабины.

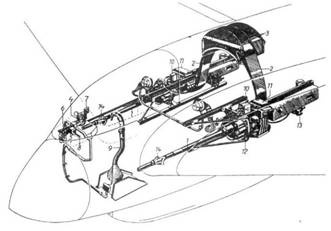

Пушки MG 151/20.
