Две половинки фюзеляжа выклеивались из фанеры. Фюзеляж на клею крепился к силовому каркасу из 11 шпангоутов, четырех лонжеронов и восьми лонжеронов. Каркас изготавливался из древесины, сосны или ясеня. Обшивка – высококачественный березовый шпон. Наиболее нагруженные узлы конструкции усиливались стальными уголками. Клей – костный или казеиновый. Слои обшивки выклеивались перпендикулярно друг-другу и под углом 45° к продольной оси фюзеляжа. От шпангоута № 1 до шпангоута № 7 толщина обшивки 7 мм. дальше – 2 мм. По периметру лючков приклеивались деревянные ребра жесткости. После склейки фюзеляж промазывался нитроцеллюлозой и нитрошпаклевкой. Поверхность тщательно вышкуривалась перед окраской.

В первые годы серийного производства внутренние поверхности фюзеляжа окрашивались серой масляной краской, в феврале 1939 г. технология изменилась: внутренности стали красить сначала желтой грунтовкой АЛГ- 2. затем серой эмалью АЭ-9.

Главным силовым элементом планера являлся центроплан. Центроплан воспринимал нагрузки от крыла, фюзеляжа. шасси и двигателя. Силовой набор центроплана включал два наборных лонжерона, соединенных между собой для обеспечения жесткость конструкции трубами. Обшивка верхней поверхности центроплана в месте стыка с фюзеляжем в передней части была фанерной, в задней – дюралюминиевой. Над нишами шасси в обшивке имелись окошечки, закрытые целлулоидом. Через окошки летчик имел возможность визуально определить выпущены или убраны опоры шасси.

На поздних вариантах истребителя И-16 нижнюю поверхность вблизи задней кромки центроплана занимали посадочные щитки. Максимальный угол отклонения щитков составлял 60°.

Конструкция внешних консолей крыла подобна конструкции центроплана. Щель между консолями и центропланом закрывалась дюралюминиевой полосой шириной 100 мм. Носок крыла обшивался дюралюминием толщиной 0.6 мм, полоса заходила на верхнюю поверхность на 44.5%, на нижнюю на 14.5%. Обшивка крыла обклеивалась полотном, которое покрывалась четырьмя слоями авиационного лака, затем верхняя поверхность покрывалась еще двумя слоями защитного лака зеленого цвета, а нижняя – тремя слоями светло-серого лака. Окончательная отделка заключалась в окраске всего крыла масляным прозрачным лаком.

Силовой набор элеронов и хвостового оперения изготовлен из дюралюминия. Элероны самолетов И-16 тип 4 и тип 5 имели большую площадь и большую аэродинамическую компенсацию. чем элероны более поздних модификаций. Щели между крылом и элеронами на самолетах последних вариантов были меньше, чем И-16 с элеронами большой площади.

Киль устанавливался под углом к продольной оси самолета с целью компенсации гироскопического момента воздушного винта. Вал двигателя М- 22 вращался в другую сторону по сравнению с валами моторов М-62 и М-63, поэтому киль на самолетах И-16 тип 4 был развернут на 2°, вправо, а на самолетах всех других модификаций – на 2°, влево. Угол установки стабилизатора регулировался на земле в пределах ото -3 до +3° с целью снятия усилий на ручке управления при изменении центровки самолета.

Убираемое шасси – пирамидальной схемы. Опоры шасси убирались ручным приводом, штурвальчик которого располагался в кабине летчика по правому борту. Бедному пилоту для полной уборки шасси требовалось сделать 44 полных оборота штурвальчика – до кровяных мозолей на правой руке.

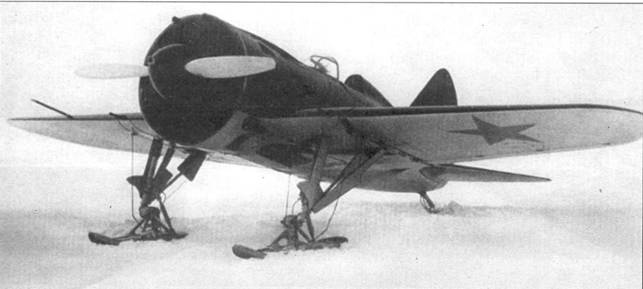

В хвостовой части фюзеляжа монтировался костыль, на поздних моделях замененный неубираемым хвостовым колесом диаметром 150 мм. Зимой колесо заменялось на небольшую лыжу.

Пневматики колес основных опор шасси изначально имели размер 700x100, позже на самолеты устанавливались пневматики размером 700x150. Механические тормоза работали при отклонении педалей руля направления.

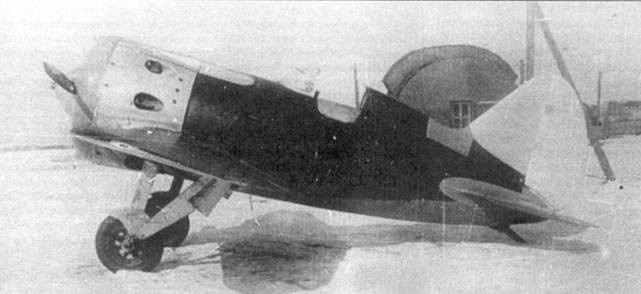

Истребитель И-16 тип 12 на испытаниях.

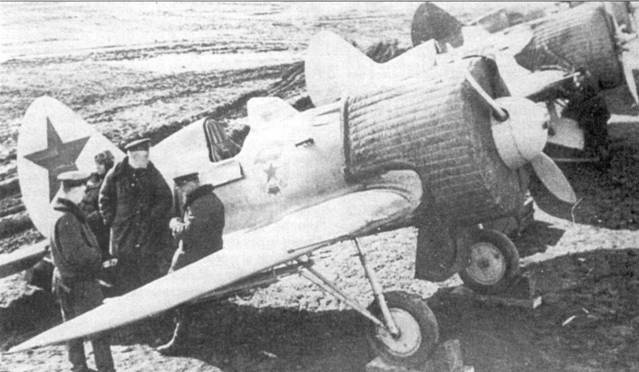

Истребители И-16 из 4-го гвардейского истребительного авиационного полка ВВС Балтийского флота (13-й И АП был преобразован в 4-й ГИАП 18 января 1942 г.). Полк прикрывал от налетов авиации противника Дорогу жизни через Ладожское озеро.

Истребитель И-16 с двигателем М-35В, самолет вооружен двумя крыльевыми пулеметами СН калибра 7,62 мм и двумя синхронными пулеметами ШКАС калибра 7,62 мм. Снимок сделан в марте 1939 г. на аэродроме завода № 21.

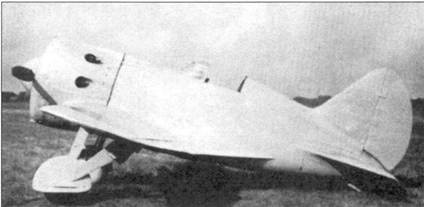

Вид сбоку на истребитель И-16 тип 10, 1937 г.

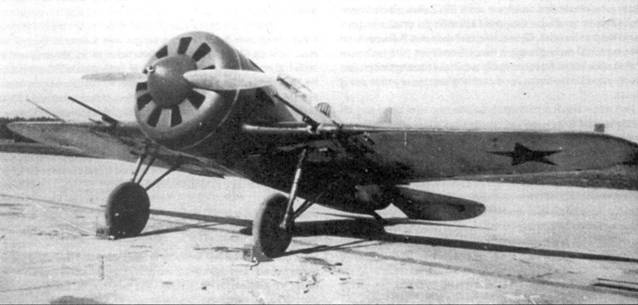

Истребитель И-16 тип 10, вид 3/4 справа спереди.

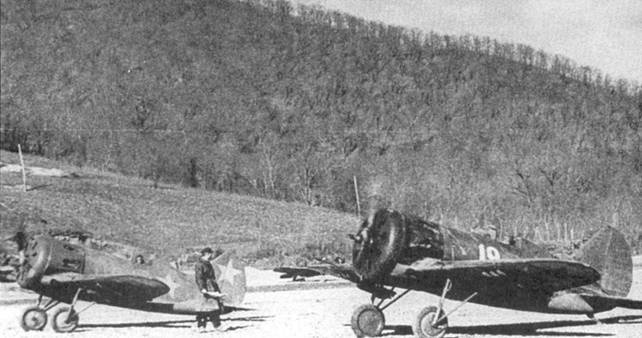

Истребители И-16 на аэродроме Моздок, Северный Кавказ, 1943 г.

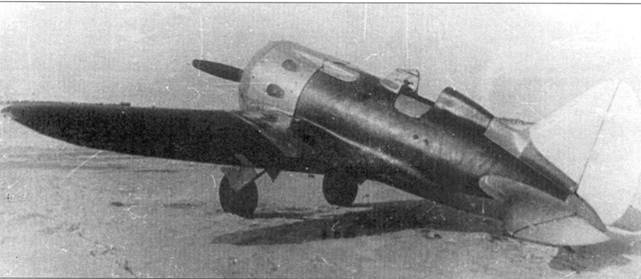

Захваченный японцами истребитель И-16.

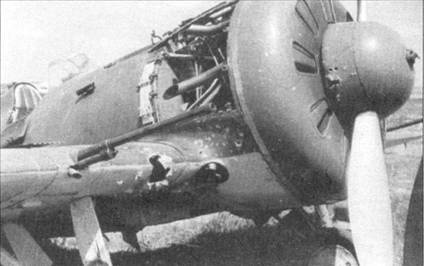

И-16 тип 27, хорошо видна крыльевая 20-мм пушка ШВАК.

На первых истребителях И-16 применялись зависающие элероны, которые работали как посадочные щитки. Привод посадочных щитков (появились на И-16 тип 10) – сначала пневматический, затем – механический.

Кресло летчика изготовлено из алюминия, в чашку сиденья укладывался парашют. Первые варианты кресла имели съемную спинку с обшивкой из кожзаменителя. На более поздних моделях устанавливалась бронеспинка толщиной 8 мм и массой 30 кг. Кресло регулировалось по высоте в пределах 110 мм, рычаг регулировки сиденья по высоте расположен с правой стороны кресла.

На первых моделях истребителя И- 16 кабина полностью закрывалось сдвижным вперед фонарем. Прицел – ОП-1, линза прицела закрывалась заслонкой для предотвращения забрызгивания моторным маслом и грязью, заслонка поднималась только перед атакой. На И-16 тип 10 вместо сдвижного фонаря установили неподвижный козырек с металлическим переплетом и гнутым остеклением, прицел ОП-1 тогда же заменили прицелом ПАК-1.
