В ходе военных действий на Тихом океане использовались геометрические символы в роли тактических эмблем отдельных авиационных групп на авианосцах. Систему унифицировали 27 января 1945 года. Было введено 27 геометрических фигур, которые наносили белой краской на киле и крыльях. Позднее фигуры заменили буквенными кодами. Кодовые алфавитно-цифровые обозначения на фюзеляже были обычно белого цвета.

Большинство тактических обозначений частей представляли собой надписи буквами высотой 16 дюймов (381 мм), сделанных белой краской (ANA 601). Надписи делались по обеим сторонам киля. Часто код повторялся по обеим сторонам капота двигателя.

Несколько первых серийных F6F-3, которые участвовали в различных квалификационных испытаниях, несли на капоте двигателя номер (не путать с серийным номером). Номер состоял из цифр высотой 12 дюймов (304,8 мм). Номера наносили белой смываемой краской (Temporary White).

В последний период службы истребителей «Hellcat» в резервных частях использовались дополнительные тактические обозначения в виде полос, сделанных блестящей краской оранжевого цвета (Glossy International Orange ANA 508-FS 12197).

Следующий документ, Specification SR-2e от июня 1944 года, определял, что подвесные топливные баки окрашивались той же краской, что и нижняя сторона самолета. В случае истребителей «Hellcat» модификации F6F-5 до конца войны это был темно-синяя блестящая краска ANA 623.

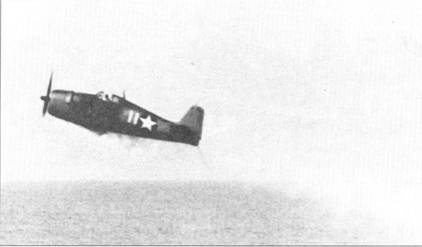

F6F-3 «II» из VF-9, таща за собой шлейф дыма, заходит па посадку на палубу авианосца «Essex». Фонарь открыт, чтобы можно было быстрее покинуть горящую машину. Прошло еще три месяца, прежде чем эскадрилья оказалась на фронте. 20 мая 1943 года.

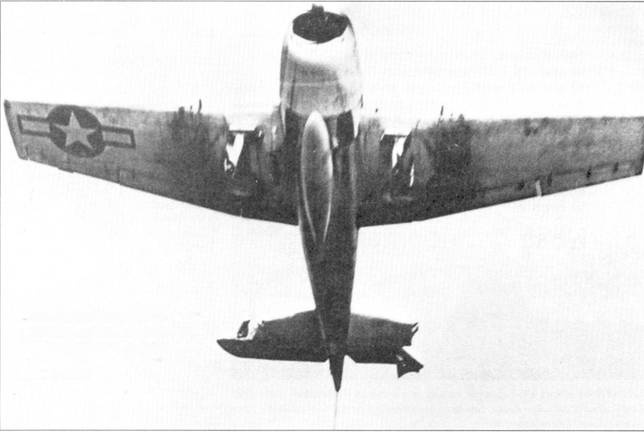

Сильно поврежденный F6F-3 из VF- 15 заходит на посадку на авианосец «Essex». Особенно сильно пострадало хвостовое оперение самолета. 20 мая 1944 года.

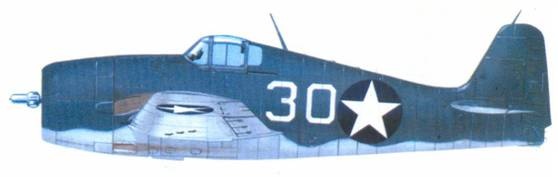

F6F-3 из VF-9, авианосец «Essex», январь 1943 года. Самолет в двухцветном камуфляже Non-Specular Blue Grey/Non- Specular Light Grey, ставший обязательным с 1 февраля 1943 года.

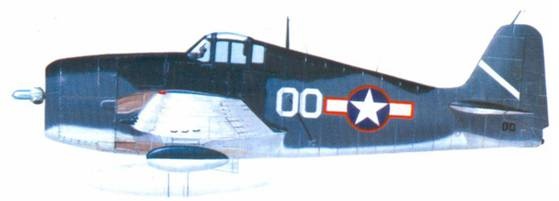

F6F-3 командира 5-й авиагруппы с авианосца «Yorktown» полковника Джеймса X. Флатли. Налет на остров Маркус, 31 августа 1943 года. Самолет в трехцветном каму фляже. Не смотря на то, что с 14 августа 1943 года опознавательный знак должен был обводиться темно-синей краской, у самолета знак сохранил старую красную обводку.

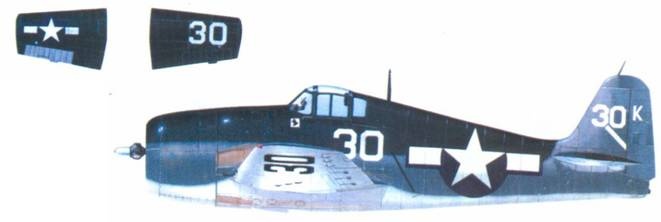

F6F-3 из VF-1, авианосец «Yorktown», 19 июня 1944 года, «Большая охота на Марианских индеек». Самолет к стандартном трехцветном камуфляже Non-Specular Sea Blue (с пятнами Semi-Gloss Sea Blue)/ Non-Specular Intermediate Blue/ Non-Specular Insigina White.

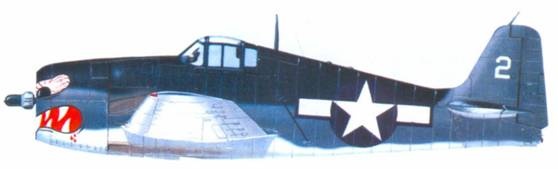

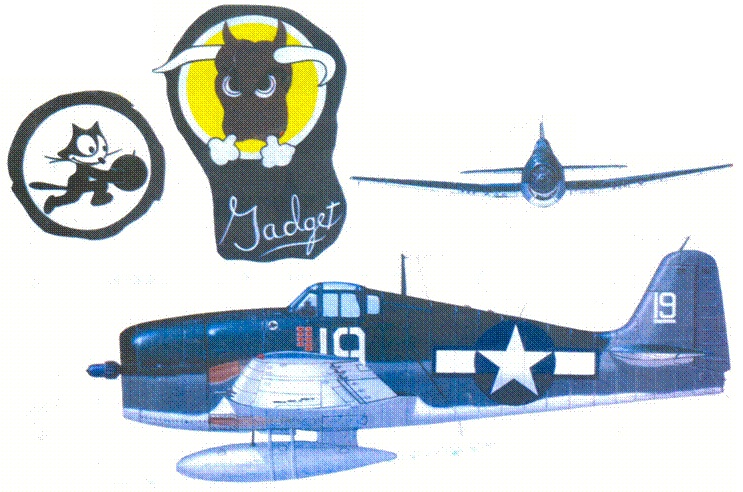

F6F-3 из VF-27, легкий авианосец «Princeton», 19 июня 1944 года, «Большая охота на Марианских индеек». Самолет в стандартном грехцветном камуфляже Non-Specular Sea Blue (с пятнами Semi-Gloss Sea Blue)/Non-Specular Intermediate Blue/Non-Speeular Insigina White. Характерное для эскадрильи изображение красной пасти на капоте двигателя.

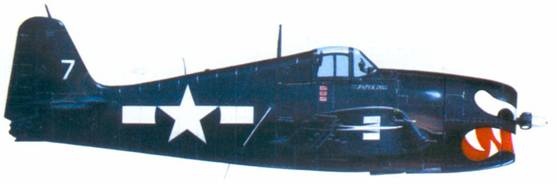

F6F-5 капитана Карла А. Брауна (10 побед) из VF-27, легкий авианосец «Princeton», битва в заливе Лейте, 24 октября 1944 года. Самолет в новом камуфляже Glossy Sea Blue, введенном 6 марта 1944 года.

F6F-3 лейтенанта Александра Врашью из VF-6, авианосец «Intrepid», первый налет на осгров Трук. Во время операции 16 февраля 1944 года Врашью сбил четыре японских истребителя, доведя свой боевой счет до 9. Войну он закончил с 19 победами, занимая четвертое место по результативности среди асов ВМФ США.

Самолет в стандартном трехцветном камуфляже Non-Specular Sea Blue (с пятнами Semi-Gloss Sea Blue)/Non-Specular Intermediate Blue/Non-Specular Insigina White.

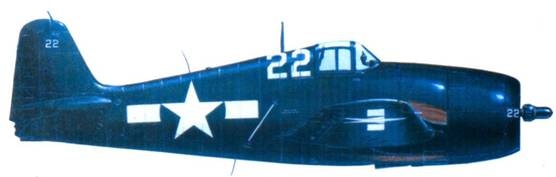

F6F-5 командира 15-й авиагруппы полковника Дэвида Мак Кемпбелла, авианосец «Essex», Филиппинское море, 24 ок тября 1944 года. В ходе дня полковник сбил 9 японских истребителей (5 А6М5b, 2 А6М3 и 2 Ki-43 «Oscar») а также одержал две вероятные победы (А6М5 и Ki-43). Войну Мак Кемпбелл закончил с 34 победами на счету, став лучшим асом ВМФ США. Самолет целиком выкрашен краской Glossy Sea Blue. Такая окраска введена 6 марта 1944 года.

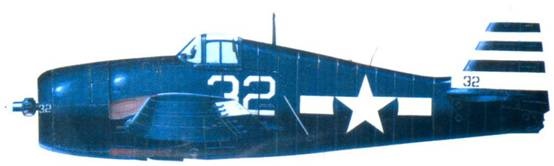

F6F-5 из VF-19. авианосец «Lexington», Лейте, Филиппины, октябрь 1944 года. Самолет в камуфляже Glossy Sea Blue.

F6F-5E из VF(N)-33, эскортный авианосец «Sangamon». конец марта 1945 года, Окинава. Самолет в камуфляже Glossy Sea Blue.

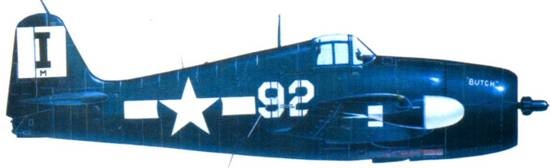

F6F-5N «Butch» из VMF(N)-511, эскортный авианосец «Block Island», март 1945 года. Самолет в камуфляже Glossy Sea Blue.

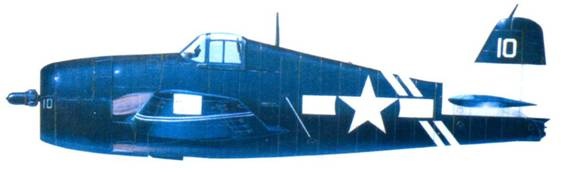

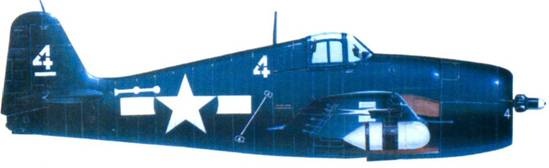

F6F-5 из VF-12 с авианосца «Randolph», июль 1944 года, период налетов на Японию. Самолет в камуфляже Glossy Sea Blue.

F6F-5. эскортный авианосец «Siboney», лето 1945 юда. Самолет в камуфляже Glossy Sea Blue.

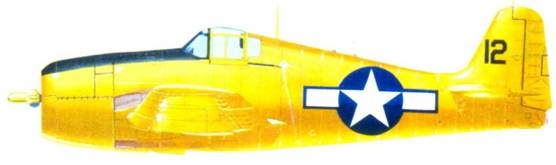

F6F-3, предназначенный для буксирования воздушных целей, ноябрь 1944 года. Самолет целиком выкрашен желтой блестящей краской, перед кабиной черная противобликовая панель.
