Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

Технические данные прототипов

Вариант XP-61 YP-61 XP-61D XP-61 Е ХР-15
Размах крыла, м 20,12 20,12 20,12 20,12 20.12
Длина, м 14,90 14.90 14,90 15.54 15,54
Площадь крыла, м² 61,68 61.68 61,68 61.68 16.68
Масса взлетная, кг 13 108 13 088 18 027 20 0907 4 528.
Скорость максимальная, км/ч 595 595 570 605 570
Скорость сваливания. км/ч 113 113 113 113 113

Технические характеристики серийных самолетов

Вариант P-61A-1/5 P-61A-10 P-61B P-61C F-15A
Размах крыла, м 20,12 20.12 20.12 20,12 20,12
Длина, м 14,90 14,90 15,11 15.11 15,37
Высота, м 4,32 4,32 4,32 4.32 4,32
Площадь крыла, м² 61,68 61.68 61.68 61.68 61,68
Масса пустого, кг 9520 10 079 12 258 - 9 603
Масса взлетная, кг 12 537 12 394 17 252 18 296 14 007
Скорость максимальная, км/ч 594 583 570 570 708
Потолок, м 10 250 10 300 10 100 12 400 12 500
Дальность полета, км 1 850 1 940 1 625 - 6 440

В состав гидросистемы самолетов P-61А и P-61В входят насосы с приводом от двигателей и гидроаккумулятор. В аварийном режиме гидросистема может работать от насоса с ручным приводом. От гидросистемы работают автопилоты, приводы уборки/выпуска опор шасси, закрылков, фильтры карбюраторов, створки маслорадиаторов, приводы теплообменников системы обогрева карбюраторов и охлаждения двигателей.

Электросистема запитана напряжением 24 В стандарта DC от генераторов с приводом от двигателей, в аварийном режиме питание подается от аккумулятора.

Вооружение состоит из четырех пушек калибра 20 мм с боекомплектом по 200 снарядов на ствол. Доступ к снарядным ящикам внешних пушек — через съемные панели обшивки фюзеляжа, к снарядным ящикам внутренних пушек — только из кабины воздушного стрелка. Снаряжение боекомплекта возможно только на земле. Пушки снабжены электроспуском, гашетка установлена на штурвале. Для стрельбы из пушек летчик использует прицел L-1 (P-61) или LY-3N (P-61В). В кабине летчика на подвижной раме установлен прибор ночного видения (ночной телескоп с 5,8-кратным усилением изображения). При необходимости летчик может установить прибор так, что он будет в поле зрения на фоне козырька фонаря кабины. Приборами ночного видения комплектовались многие самолеты P-61А позднего выпуска.

Самолеты P-61 до серии В-15 включая комплектовались турельными установками Дженерал Электрик А-4, начиная с серии В-20 — турелями Дженерал Электрик А-7. Обе турели вооружены четырьмя пулеметами калибра 12,7 мм с боекомплектом по 500 патронов на ствол. Вращение пулеметов — 360 град по азимуту и 90 град по углу места. Предусмотрена возможность фиксации турели в положении, когда стволы пулеметов параллельны продольной оси самолета. У воздушного стрелка установлен прицел N-6.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

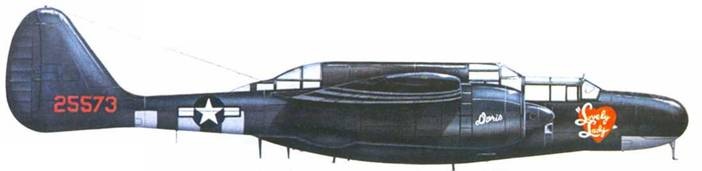

P-61A в новой стандартной окраске — целиком черный глянцевый (Jet Black). На самолете с собственным именем «Lovely Lady» а июле 1944 г. летал лейтенант Дональд Шy из 422 NFS. Перед высадкой союзников во Франции на самолеты 422-й NFS были нанесены белые полосы вторжения, наносить чернь/е полосы не было необходимости, поскольку самолеты и так окрашивались в черный цвет.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

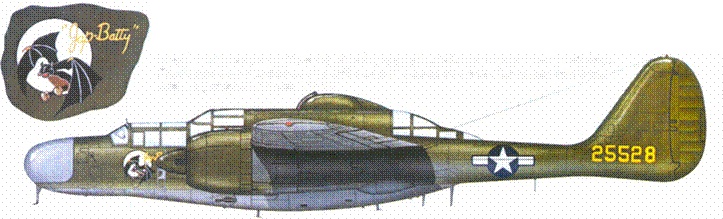

P-61A (серийный номер 42-5528) с собственным именем «Jap Butty» из 6 NFS USAAF, Тихий океан. Первые серийные истребители P-61A окрашивались сверху в грязно-оливковый (№ 21) цвет. Снизу — в нейтральный серый (.№ 23). Краска в соленом воздухе Тихого океана быстро облезала. Перед перелетом на Сайпан в июне 1944 г. вместо пулеметной турели был установлен дополнительный фюзеляжный топливный бак.


Nortrop P-61 BLack Widow. Тяжелый ночной истребитель США

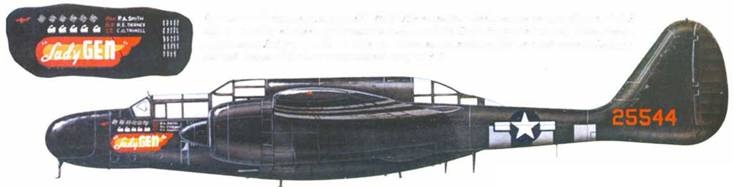

Лейтенант Роберт А. Смит из 422 NFS USAAF летом 1944 г. летал на истребителе P-61A серийный помер 42-5544 с собственным именем «Lady Gen». На самолете накрашены полосы вторжения. Лейтенант Смит сбил пять самолетов люфтваффе на этой лишенной пуле метной турели «Вдове» и один самолет-снаряд V–I.
