Messerschmitt Bf 109. Часть 1 - читать онлайн книгу. Автор: Сергей В. Иванов cтр.№ 3

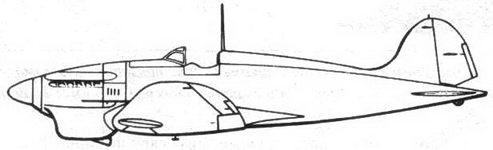

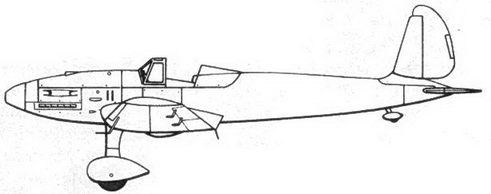

Heinkel Не 112V-1

Arado Ar 80V-2

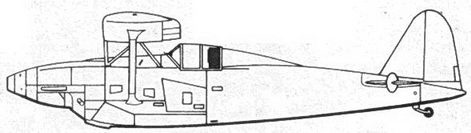

Focke-Wulf Fw 159V-2

Messerschmitt Bf 109V-1

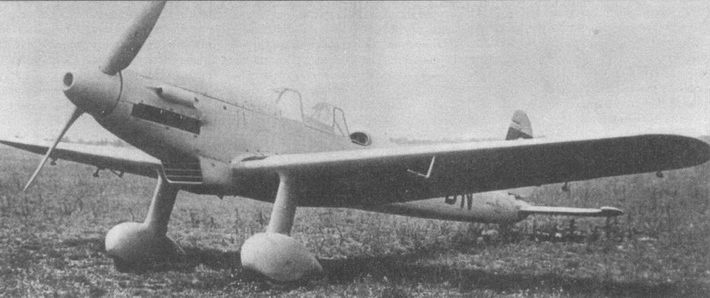

Ar 80V3 (D-IPBN) сфотографированный в 1938 году после переделки в двухместный самолет. Это был второй конкурент Me 109. Самолет сошел с дистанции в самом начале конкурса, на него даже не установили пулеметов. Несмотря на открытый фонарь и неубирающееся шасси, самолет, оснащенный двигателем Jumo 21 °C развивал 415 км/ч на высоте 4000 м. Хотя для 1935 года, когда самолет облетали, этого было достаточно, машина Ar 80 не имела никаких шансов на развитие.

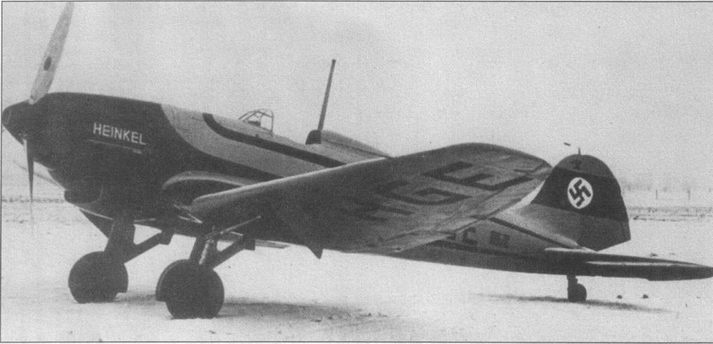

He 112V2 — третий и самый грозный конкурент Me 109. Если сначала самолет не смог себя показать с лучшей стороны, то со временем стало ясно, что он не уступал, а может быть даже был лучше, чем Me 109.

Bf 109V-1

Bf 109V-4

Bf 109B-1 (Early)

Bf 109B-2

Bf 109C-1

Bf 109D-1

Bf 109E-1

Bf 109E-3

Bf 109E-4

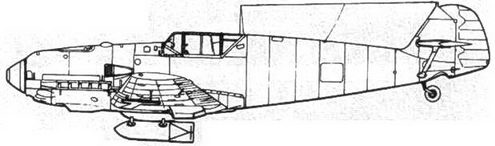

Bf 109E-4/B

Bf 109E-4/Trop

Bf 109E-7

Как не трудно заметить, во всех своих высказываниях Мессершмитт подчеркивает, что Me 109 был плодом его личных усилий. Любопытство вызывает тот факт, что Мессершмитт постоянно говорит о неудачном самолете М 29, замалчивая существование Me 108, который смело можно назвать прототипом Me 109.

В действительности Вилли Мессершмитт был лишь соавтором самолета, поскольку основную работу по созданию Me 109 проделал начальник конструкторского бюро BFW Роберт Люссер. Именно Люссер был автором самолета Me 108В, который оказался непосредственным предшественником Me 109. Если сравнивать снимки этих двух самолетов, но несомненно их сходство, а хвостовая часть фюзеляжа почти идентична. Именно Люссер предложил для Me 109 новый, более эффективный профиль крыла, в то время как Мессершмитт намеревался позаимствовать профиль у М 29. Именно Люссер разработал основные технические принципы самолета и следил за ходом работ, а также представлял фирму BFW во время обсуждений в RLM нового самолета. Впрочем, точно определить коэффициент трудового участия Мессершмитта и Люссера невозможно. Они оба были людьми с довольно тяжелым характером, постоянно делили между собой полученные лавры и спустя три года расстались. (Люссер на протяжении пяти последующих лет еще трижды менял работу). Мессершмитт, как победитель в конфликте, постарался вычеркнуть все упоминания о Люссере. Поэтому очень часто в качестве начальника КБ, создавшего Me 109, фигурирует фамилия В. Ре-теля, пришедшего в BFW лишь в марте 1938 года.

Согласно техзаданию C-Amt новый истребитель должен был быть монопланом с хорошей маневренностью и большой скоростью. Самолет должен был уверенно проходить пикирование и штопор. Однако четко требования к самолету не формулировались. В результате в конкурсе участвовал один низкоплан с неубирающимся шасси (Аг 80), один высокоплан с убирающимся шасси (Fw 159) и два низкоплана с убирающимся шасси, в том числе один с открытой кабиной (Не 112). Лишь машина, представленная фирмой BFW изначально и полностью отвечала всем требованиям перспективы.

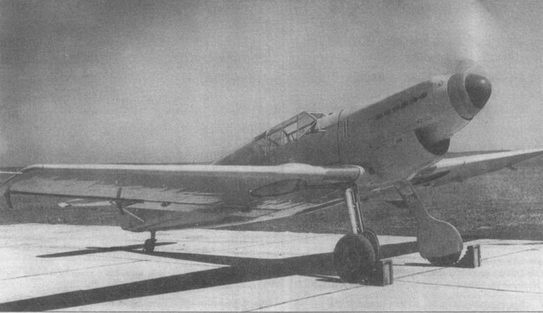

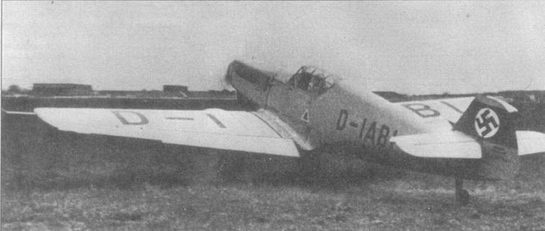

Me 109а (W.Nr. 758, D-IABI). Как это ясно видно на снимке, самолет выкрашен блестящей краской, вероятно RLM 02. Внешне силуэт Me 109 (за исключением носовой части) практически не изменился за весь период существования. Несмотря на то, что внутренняя конструкция планера претерпела заметные, если не сказать радикальные изменения, то внешне самолет оставался прежним.

Me 109а выруливает на старт. Обратите внимание на выступы на верхней части крыльев, вызванные использованием шасси с широкими покрышками. Такое техническое решение позднее использовали на Me 109G/K. На руле направления видны информационные надписи, указывающие технические характеристики самолета.
