Как правило, в составе финских ВВС в каждый момент времени находился только один боеспособный ЛаГГ, которому приходилось действовать в одиночку. Всего лишь раз в патрульный вылет отправились сразу два ЛаГГ-3. Это произошло 27 октября 1943 года. Финны завязали бой с одним Пе-2 и двумя МиГами-3, однако ни одной из сторон не удалось сбить ни одного самолета противника.

4 ноября 1943 года лейтенант С.Алапуро, возвращаясь с патрулирования, заходя на посадку по ошибке не выпустил шасси у своего LG-1. Пилот отделался легким испугом, а поврежденный ЛаГГ отправили в ремонт.

После ремонта LG-1 снова оказался в рядах LeLv 32. 16 февраля 1944 года фельдфебель Э.Коскинен направился на перехват группы Пе-2, сопровождаемых двумя советскими ЛаГГ-3. Наблюдатели сообщали, что советские самолеты находятся в районе Кинкиева. Коскинен обнаружил противника и сбил один истребитель. 4 сентября 1944 года Финляндия заключила перемирие и вышла из войны. К этому времени три трофейных ЛаГГ-3 совершили сорок пять боевых вылетов в рядах финских ВВС. В последний раз LG-1 поднялся в воздух 23 января 1945 года.

Всего истребитель налетал на финской службе 67 часов 55 минут. 1 апреля 1945 года Финляндия изменила государственную символику. Вместо свастик, на финских самолетах появились три концентрических кольца (белое-голубое-белое). Новую эмблему нанесли и на фюзеляжи двух оставшихся ЛаГГов, хотя к тому времени эти самолеты уже сняли с боевого дежурства.

Старший лейтенант П.П. Осинов сфотографирован на фоне только что полученного с завода истребителя ЛаГГ-3 4-й серии, июль 1941 г. Обратите внимание ни маскировку самолета. Русские заслуженно считались искусными мастерами маскировки и успешно прятали свою боевую технику от объективов самолетов-разведчиков противника.

Старший лейтенант Георгий Костылев из 3-го гвардейского истребительного авиационного полка Краснознаменного Балтийского флота только что вернулся из боевого вылета. Еще не остыв от проведенного боя, он, стоя ни крыле своего окрашенного в белый цвет ЛаГГ-3 4-й серии (бортовой номер «35» красного цвета), показывает на руках как было дело.

ЛаГГ-3, выпущенные в рамках 4-й, 5-й, 6-й и 7-й производственных серий мало отличались друг от друга. Боевой опыт первых месяцев войны показал, что два 7.62-мм пулемета ШКАС, установленные под обтекателем капота, имеют недостаточную огневую мощь, чтобы эффективно бороться с большинством немецких самолетов. Современная тактика ведения воздушного боя отдавала предпочтение крупнокалиберному вооружению и отвергала, хоть и обладавшие значительной скорострельностью, пулеметы винтовочного калибра. 7.62-мм пулеметы обычно причиняли самолету противника лишь незначительные повреждения, которые легко устранялись наземными службами ремонта, после чего самолет снова вставал в строй. Крупнокалиберное вооружение, например 12.7-мм пулеметы УБС, стрелявшие разрывными патронами, причиняли самолетам противника серьезные повреждения и, при попадании в бензобак, вызывали пожар.

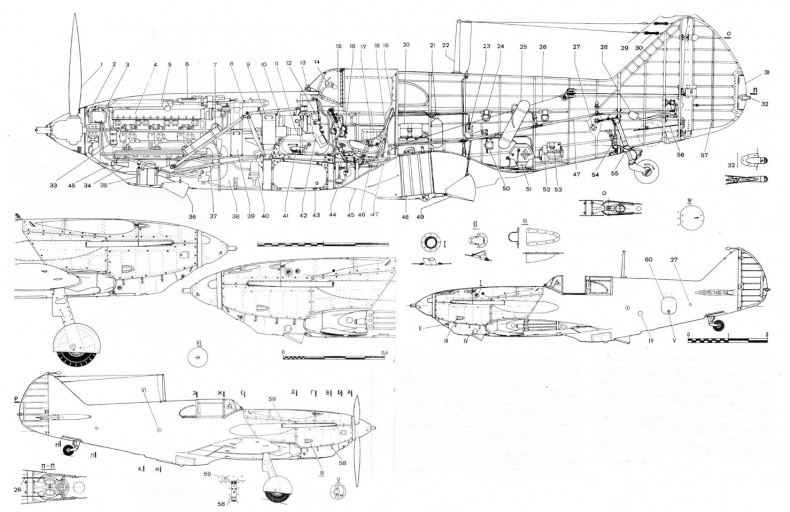

ЛаГГ-3 4-й серии

1 — винт ВИШ-61П (0 3,0 м); 2 — расширительный бачок системы водяного охлаждения; 3 — резервуар гидросистемы; 4 — мотор М-105П; 5 — газоотводная труба пулемета БС; 6 — пулемет LUKAC калибра 7,62 мм; 7 — жидкостный баллон аккумулятора гидросистемы; 8 — пулемет БС калибра 12,7 мм; 9 — патронный ящик пушки; 10-маслобак; 11 — пушка МП-20 (ШВАК) калибра 20 мм; 12 — приборная доска (верхняя панель); 13-фланец трубы вентиляции кабины; 14 — прицел ПБП-1 А; 15 — ручка управления; 16 — кислородный прибор КПА-3-бис; 17 — патронташ на 5 сигнальных ракет; 18 — сиденье пилота; 19 — бронеспинка- 8 мм; 20 — электроаккумулятор 12А5; 21 — кислородный баллон; 22 — стойка антенны; 23 — штуцер зарядки кислорода; 24 — фильтр системы инертного газа; 25 — бортовой баллон системы сжатого воздуха; 26 — тросовая проводка управления рулем поворота; 27 — такелажная труба; 28 — весовой компенсатор руля высоты; 29 — весовой компенсатор руля поворота; 30 — амортизатор антенны; 31 — триммер; 32 — хвостовой АНО; 33 — воздушный баллон аккумулятора гидросистемы; 34 — трубка Вентури; 35 — маслорадиатор; 36 — регулируемый совок маслорадиатора; 37 — моторама; 38 — купол шасси; 39 — патронный ящик БС; 40 — маслофильтр; 41 — педали ножного управления; 42 — нижний щиток приборной доски; 43 — центральный бензобак; 44 — перекрывной бензокран; 45 — дренажная трубка; 46 — ручной насос «Альвейер»; 47 — тяга управления рулем высоты; 48 — водорадиатор; 49 — регулируемый совок водорадиатора; 50 — привод управления совком водорадиатора; 51 — аэрофотоаппарат АФА-И; 52 — умформер передатчика; 53 — передатчик РСИ-4; 54 — гидроподъемник костыля; 55 — костыль; 56 — тросы управления триммером руля поворота; 57 — ленты расчалки; 58 — замок стяжной; 59-замок «дзус»; 60 — люк бортовой 420X390

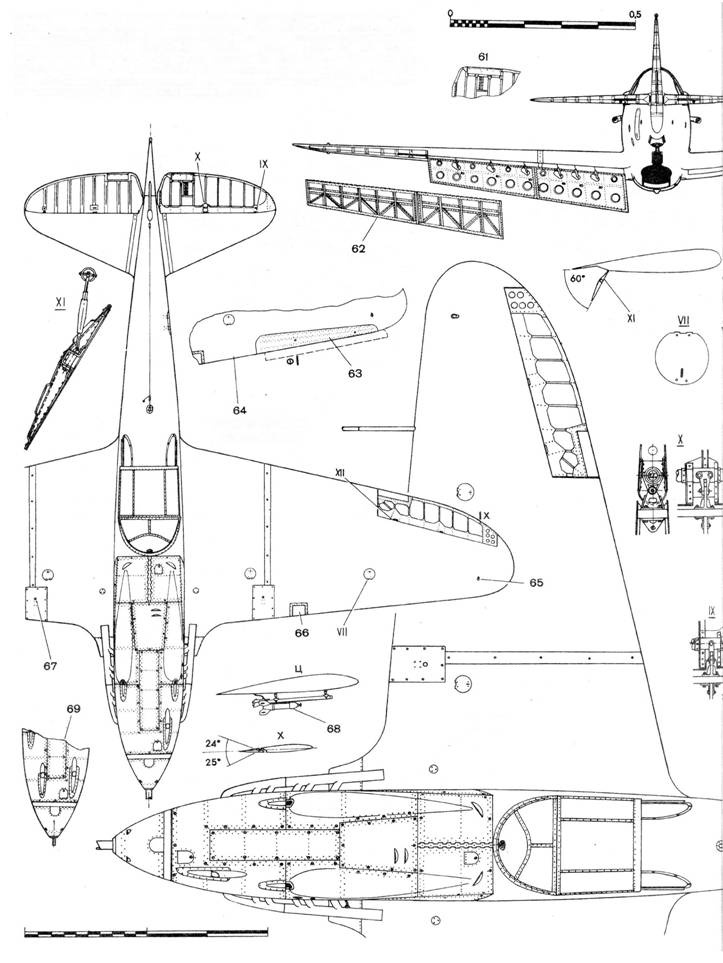

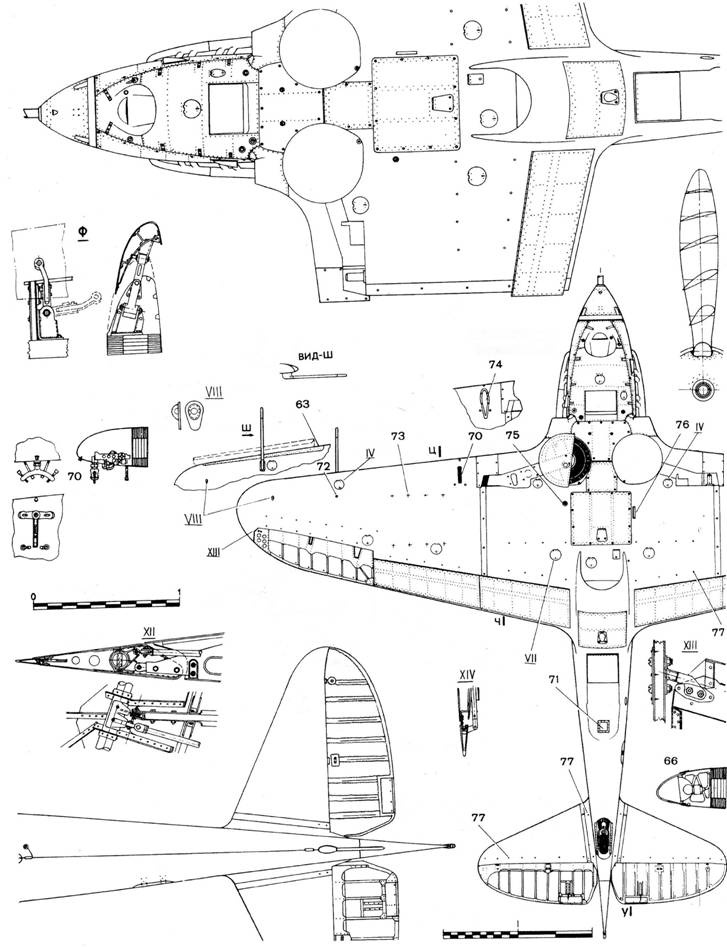

61 — триммер руля высоты на самолетах с 7 серии; 62 — посадочные щитки самолетов первых серий; 63 — предкрылок; 64 — ЛаГГ-3, 35 серия 1942 г.; 65 — консольный АНО; 66 — посадочная фара; 67 — механический указатель положения шасси; 68-РС-82; 69 — ЛаГГ-3 до 4 серии (1941 г.); 70 — бомбодержатель (замок ДЗ-40; ухват держателя 31); 71 — лючок АФА-И; 72 — гнездо швартовочного болта; 73 — места крепления направляющих PC; 74 — обтекатель бомбодержателя; 75 — окно гильзоотвода МП; 76 — окно гильзоотвода БС; 77 — пистоны вентиляционные

ЛаГГ-3 4-й серии

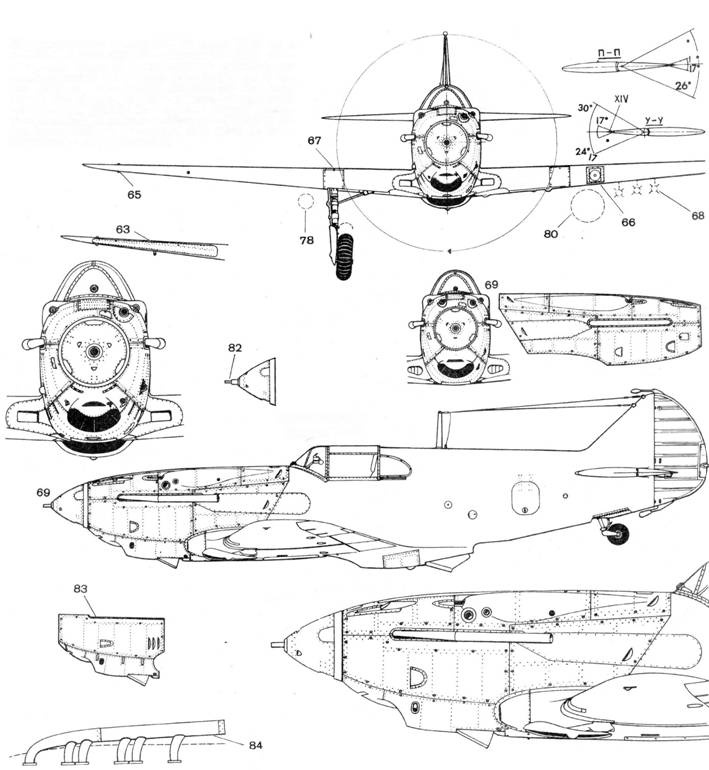

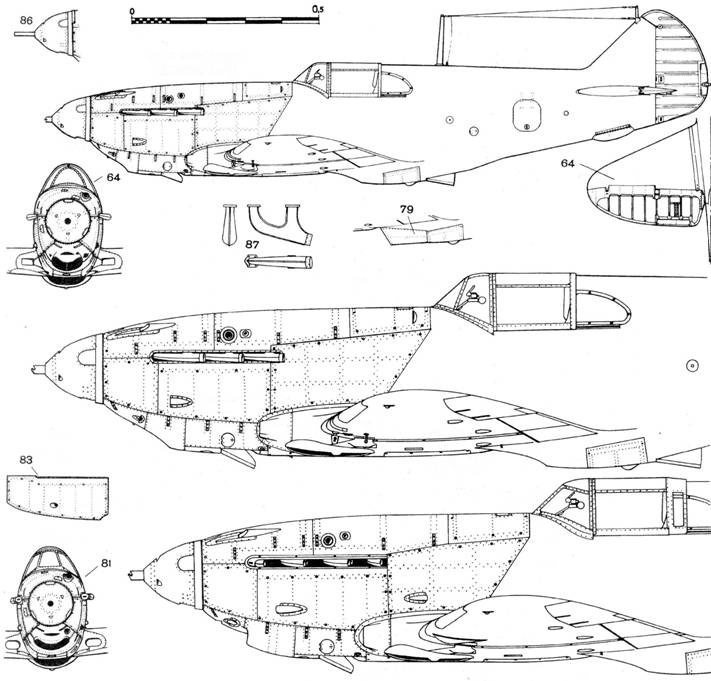

63 — предкрылок; 64 — ЛаГГ-3 35 серия (1942 г.) с М-105ПФ и ВИШ-105; 65 — консольный АНО; 66 — посадочная фара; 67 — механический указатель положения шасси; 68 — РС-82; 69 — ЛаГГ-3 до 4 серии (1941 г.); 78 — бомбы АО/ФАБ-50; 80-под весной бак 80 литров; 82 — вариант, вооруженный 23-мм пушкой (ВЯ-23); 83 — вариант панелей капота; 84 — выхлопной коллектор М-105П; 85 — ЛаГГ-3 11 серия (конец 1941 г.); 86 — ЛаГГ-3 Н-37 (1942 г.); 87 — выхлопной патрубок М-105ПФ.

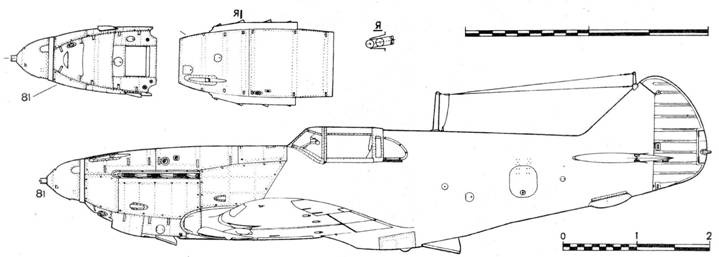

ЛаГГ-3 1-й серии

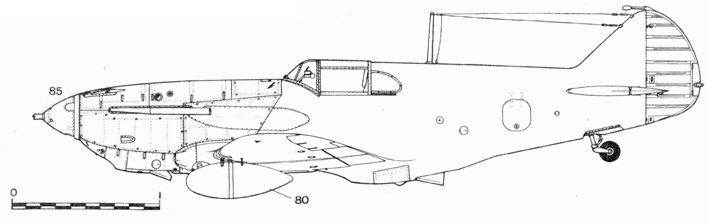

ЛаГГ-3 11-й серии

ЛаГГ-3 35-й серии

ЛаГГ-3 66-й серии
