Лонжероны крыла изготавливались из ели, нервюры — из многослойной фанеры хвойных пород, обшивка крыла — фанера толщиной 3 мм (тоже — из древесины хвойных пород). На Ла-5Ф поздних серий выпуска часть деревянных деталей заменили металлическими — стальными профилями с дюралюминиевыми стенками. Ла-5Ф с цельнометаллическим силовым набором крыла имел три топливных бака вместо четырех баков — у Ла-5Ф с деревянным крылом. Все баки располагались между двумя лонжеронами крыла. Два центральных бака имели емкость по 168 л, два внешних бака — по 148 л. Внешне крылья с металлическим набором ничем не отличались от крыльев с деревянным набором.

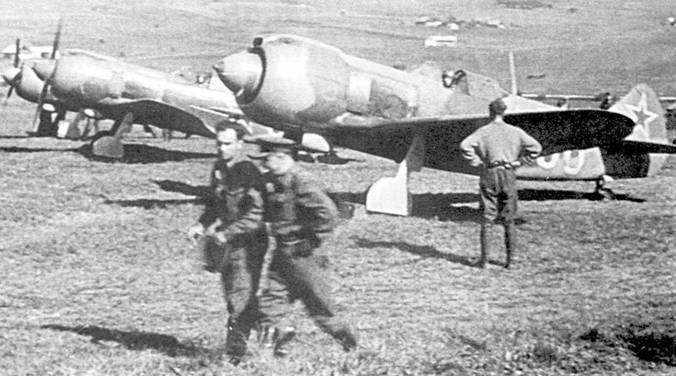

Два Ла-5ФН подготовлены к вылету, аэродром Брезно-над-Гроном, 7 октября 1944 г. Летчикам предстоит вылет на штурмовку немецких войск в районе Ялны. На обратном пути эту пару Лавочкиных по ошибке обстреляли американские «Мустанги», приняв их за Fw-190.

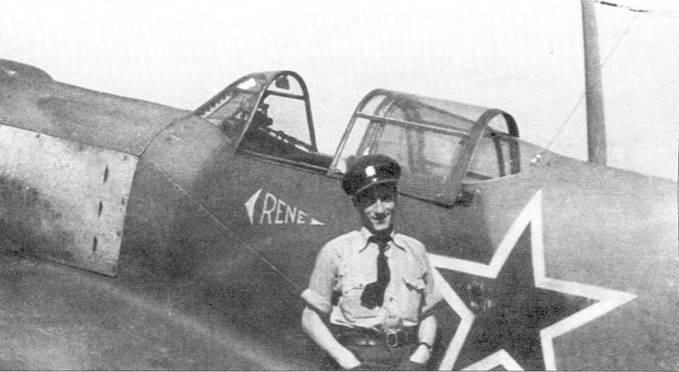

На Ла-5ФН с бортовым номером «13» белого цвета обычно летал Навел Кочфельда, на фюзеляже своего самолета он написал имя своей британской подружки Rene. На снимке — на фоне истребителя позирует лейтенант Венди, который иногда летал на этой машине. Самолет с бортовым номером «13» был разбит на вынужденной посадке в Жолне 11 октября 1944 г.

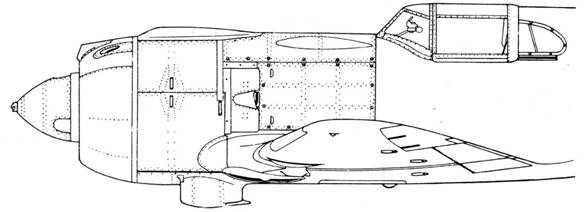

Изменилась форма и расположение выштамповок на щитках основных опор шасси, вместо округлых на Ла-5 появились более вытянутые выштамповки.

Один из первых Ла-5Ф проходил испытания в эвакуированном в Свердловск ЛИИ в апреле 1943 г. Самолет показал скорость 557 км/ч на уровне моря и 590 км/ ч на высоте 6200 м — всего на 10 км/ч больше, чем Ла-5. Скороподъемность возросла гораздо более заметно: Ла-5Ф забирался на 5000 за 5,5 минут, в то время как Ла-5 набирал эту высоту шесть минут.

Истребители Ла-5Ф поступали не только во фронтовые полки, но и в полки ПВО, охранявшие крупные города и индустриальные центры. Поскольку люфтваффе в 1943 г. уже не имело возможностей развернуть крупномасштабные налеты на объекты в глубоком тылу, авиация ПВО не сыграла заметной роли в дальнейшем ходе войны.

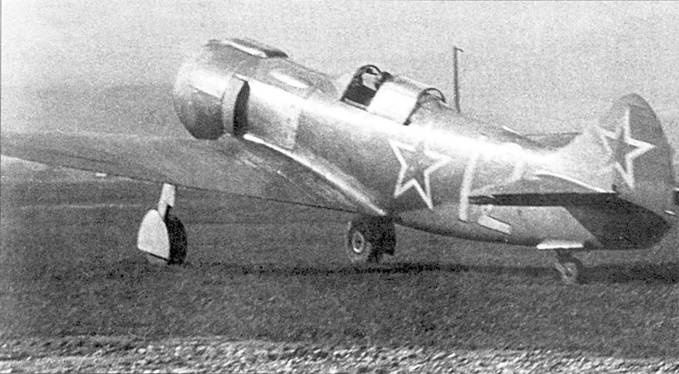

Ла-5ФН с бортовым номером «12» из 1-го чехословацкого ИАП сфотографирован на аэродроме Три Дуба. На момент эвакуации аэродрома этот самолет находился в непригодном к полетам состоянии, его пришлось уничтожить, чтобы не оставлять немцам. На рулежке и взлете летчики оставляли фонарь кабины открытым, чтобы можно было быстро покинуть самолет при возникновении аварийной ситуации.

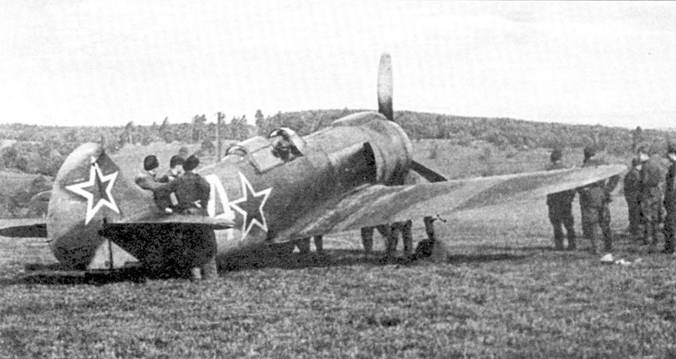

Ла-5ФН (заводской помер 39212124, бортовой — «24») вытаскивают из раскисшего от дождей грунта. Самолет пришлось списать после вынужденной посадки в Румынии, которую совершил 25 октября 1944 г. пилот, возвращаясь с аэродрома Три Дуба.

Во время второй мировой войны самолеты 8-й и 15-й воздушных армий ВВС США совершили несколько рейдов на объекты Третьего рейда с территории Советского Союза. В первом челночном рейде 2 июня 1944 г. принимало участие 128 «Летающих крепостей» и 64 истребителя «Мустанг». Самолеты взлетели с расположенной в Италии авиабазе, отбомбились по венгерскому железнодорожному узлу Дебрецин и приземлились на украинских аэродромах Полтава и Миргород. ПВО советских баз обеспечивал 210-й истребительный авиаполк ПВО, оснащенный самолетами Ла-5Ф, в Полтаве и Миргороде базировались и другие авиаполки, вооруженные Ла-5Ф.

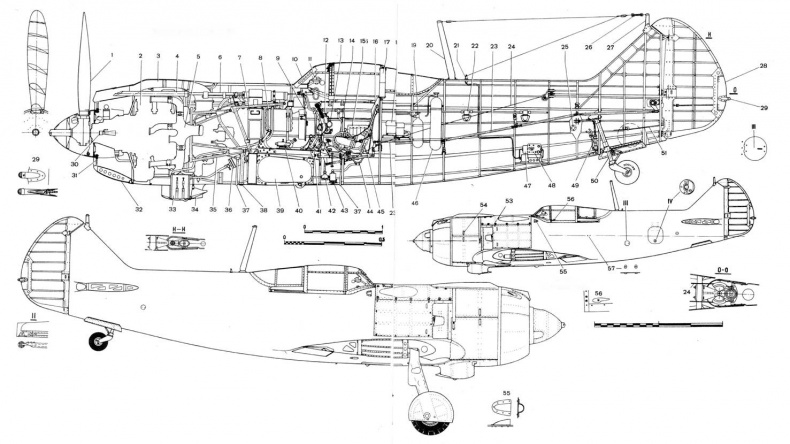

Компоновочная схема Ла-5Ф

1 — винт ВИШ-105В (03,1 м); 2 — мотор М-82Ф; 3 — всасывающий патрубок мотора; 4 — газоотводящая труба пушки; 5 — выхлопной коллектор мотора; 6 — синхронная пушка СП-20 (ШВАК) калибра 20 мм; 7 — патронный ящик пушки на 200 снарядов; 8 — маслобак; 9-приборная доска; 10 — лобовое бронестекло-55 мм; 11 — прицел ПБП-1 Б; 12 — ручка управления; 13 — кислородный прибор КПА-З-бис; 14 — штурвалы управления лобовыми жалюзи и боковыми створками капота; 15 — патронташ на 5 сигнальных ракет; 16 — бронеспинка — 8,5 мм; 1 7 — заднее бронестекло — 66 мм; 18 — электроаккумулятор; 19 — кислородный баллон; 20-передняя мачта антенны; 21 проходной изолятор антенны; 22 — фильтр системы инертного газа; 23 — тяга управления рулем высоты; 24 — тросовая проводка управления рулем поворота; 25 — такелажная труба; 26 амортизатор антенны; 27 — килевая мачта антенны; 28 — триммер; 29-хвостовой аэронавигационный огонь (АНО); 30 — трубка Вентури; 31 лобовые жалюзи капота; 32 — переднее кольцо капота; 33 — маслорадиатор; 34 — регулируемый совок маслорадиатора; 35 моторама; 36 — маслофильтр; 37 — дренажные трубки; 38 гильзоотвод СП-20; 39 — центральный бензобак; 40 — педали ножного управления; 41 — пусковой насос ПН-1; 42 — перекрывной бензокран; 43 — бензофильтр; 44 — ручной бензонасос «Альвейер»; 45 — сиденье пилота; 46 — бортовой баллон системы сжатого воздуха; 47 — умформер передатчика; 48 передатчик РСИ-4; 49 — гидроподъемник костыля; 50 — костыль; 51 — Т рос управления триммером руля поворота; 52 — вариант сдвижной части фонаря; 53 — замок «дзус»; 54 — замок стяжной; 55 — воздухозаборник вентиляции кабины; 56 — рукоятка открытия сдвижной части фонаря; 57 — гнездо аэродромного электропитания

Ла-5Ф

Ла-5Ф

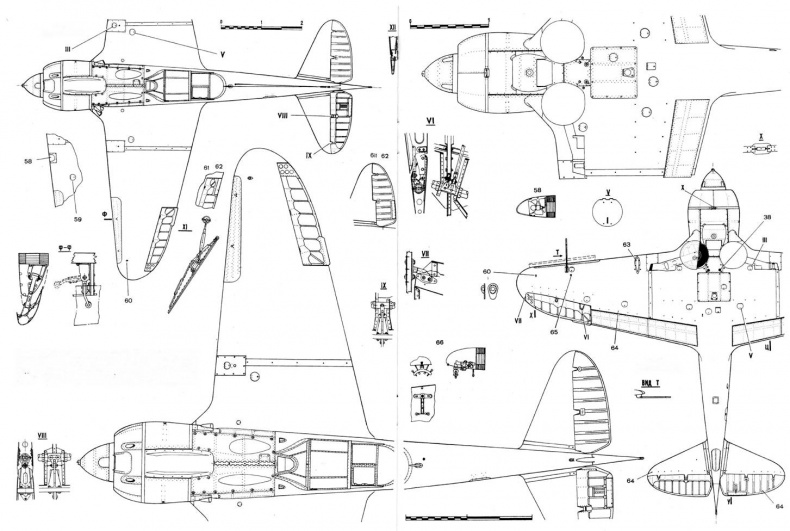

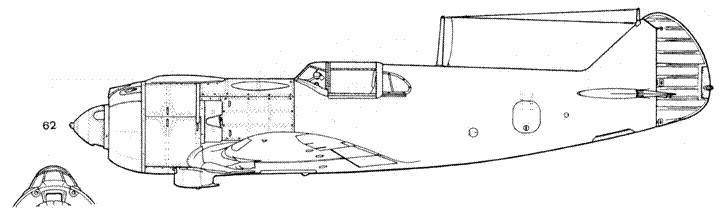

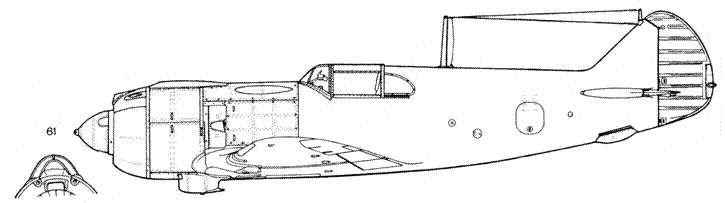

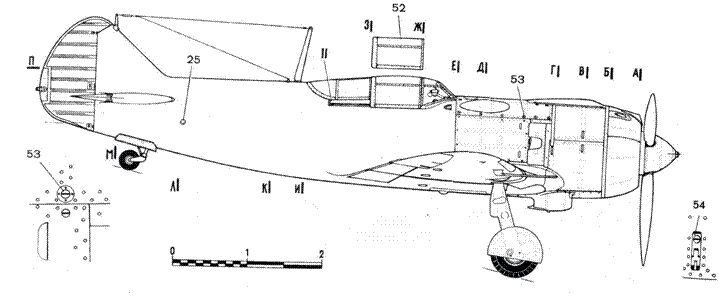

58 — фара (на самолетах первых серий); 59 — лючок горловины консольного бензобака на самолетах до 9 серии (пятибачных); 60 — консольные АНО; 61 — Ла-5 с М-82А первой серии (1942 г.); 62 — Ла-5 с М-82А последующих серий (1942 г.); 63 — обтекатель бомбодержателя; 64 — вентиляционные пистоны; 65 — гнездо швартовочного болта; 66 — бомбодержатель

Ла-5Ф

Ла-5 1-й серии выпуска 1942 г.

Ла-5 последующих серий

Ла-5 ФН

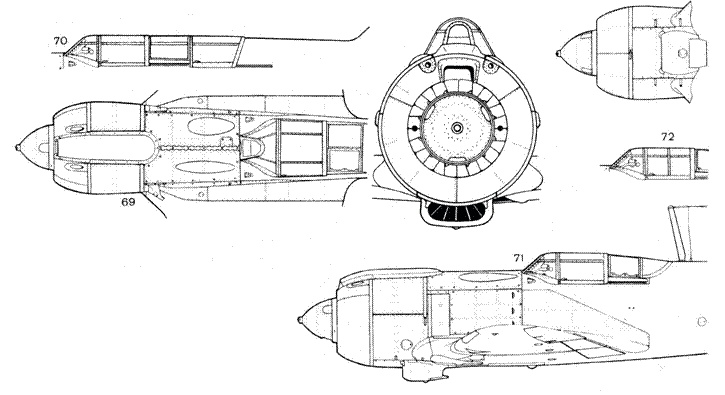

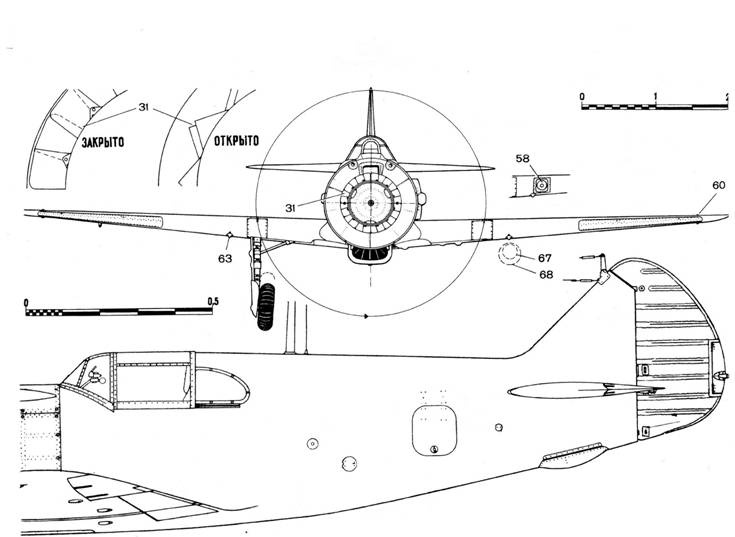

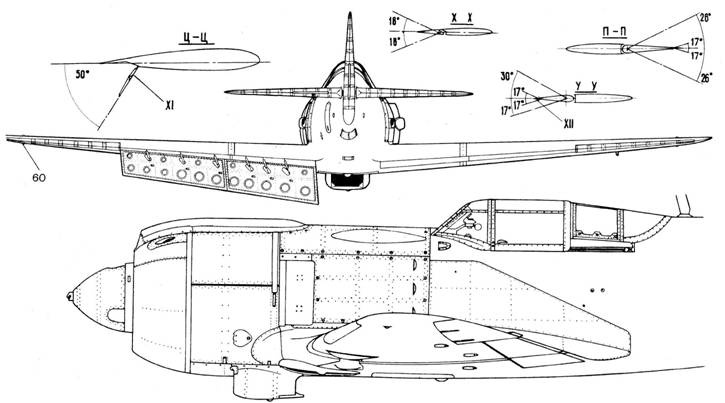

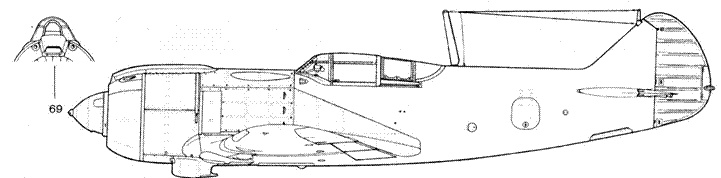

31 — лобовые жалюзи капота; 58 — фара (на самолетах первых серий); 60 — консольные АНО; 61 — Ла-5 с М-82А первой серии (1942 г.); 62 — Ла-5 с М-82А последующих серий (1942 г.); 63 — обтекатель бомбодержателя; 67 — подвеска бомб АО/ФАБ-50; 68 — подвеска бомб А0/ФАБ-100; 69 — Ла-5ФН с АШ-82ФН (1943 г.) 70 — фонарь кабины самолета Ла-5 УТИ; 71 — Ла-5ФН поздних серий (1944 г.); 72 — вариант сдвижной части фонаря
