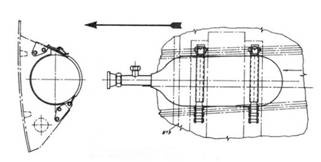

Кислородный баллон

Аккумулятор 12А-5

Топливные баки. На истребителе Ла-7 устанавливалось три топливных бака суммарной емкостью 466 л. Центральный бак емкостью 170 л размещен в центроплане, два крыльевых бака имели емкость по 148 л. Заправка производится через заливочные горловины, расположенные на верхней поверхности консолей крыла. Баки сварены из дюралюминиевых пластин. Крыльевые баки связаны с центральным, который расположен ниже крыльев, необратимыми клапанами. Баки имеют специальную защиту, которая способна затянуть пулевое отверстие в течение 15с. Защита представляет собой пять слоев. Верхний толщиной 1 мм — выполнен из устойчивой к бензину резины. Затем идет 3-мм слой резины, способной вступать с бензином в химическую реакцию и затягивать пробоину. Третий и четвертый слои — из грубой ткани толщиной 1,5 мм каждый. Внутренний, пятый, слой толщиной 1,5 мм выполнен из устойчивой к воздействую бензина резины. Для предотвращения воспламенения паров бензина баки наддуваются выхлопными газами от двигателя.

Масляная система использует минеральные масла марок МК и МС летом или МЗС зимой. Маслосистема включает масляный бак, насос, фильтры, масло-радиатор. Маслобак емкостью 58 л (получили распространение также маслобаки емкостью 40 л) установлен на мотораме ниже пушек. Подача масла к двигателю осуществляется при помощи насоса МШ-5Д через фильтр «Куно». От двигателя масло через фильтр подается насосом МШ-1 к установленному в нижней части фюзеляжа маслорадиатору ОП-293. В маслосистему входят также устройства измерения давления и температуре масла.

В состав оборудования истребителя Ла7 входят кислородная, пневматическая, электрическая и радиосвязная системы.

Вся аппаратура кислородной системы КП-12 размещена на правом борту кабины, баллон с кислородом находится в фюзеляже между шпангоутами № 9 и № 10.

Баллон емкостью 8 литров (давление в баллоне 14–15 МПа), от которого запитывается пневмосистема установлен на левом борту фюзеляжа между шпангоутами № 6 и № 7. Помимо баллона в состав пневмосистемы входят трубопроводы, редукционный клапан и исполнительные механизмы. От пневмосистемы приводятся в действие механизмы перезарядки пушек, тормоза колес основных опор шасси; с ее помощью сбрасываются бомбы и в аварийном режиме выпускаются опоры шасси.

Электросистема включает генератор ГС-10-350 и аккумуляторную батарею 12А-5. Генератор приводится от двигателя и установлен непосредственно за мотором. Аккумуляторная батарея размещается в специальном контейнере, установленном в фюзеляже между шпангоутами № 9 и № 10. Генератор и батарея запитывают все светосигнальные устройства кабины пилота, аэронавигационные огни, посадочную фару, магнето МСМ-14, радиоаппаратуру.

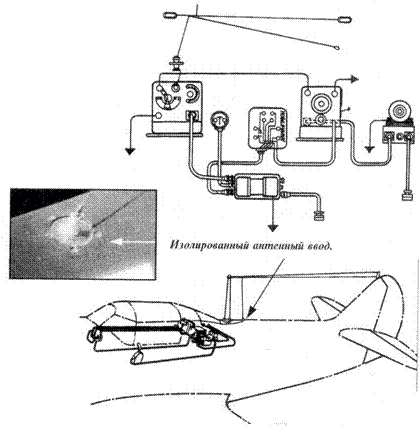

Радиоаппаратура включает передатчики РСИ-ЗМ «Орел», приемник РСИ-4Д «Малютка», преобразователи напряжения РУ-45А (для передатчика) и РУ-11А (для преемника). Радиоаппаратура установлена в фюзеляже сразу же за бронеспинокй летчика. Во избежания созданию помех радиосвязи, все металлические элементы конструкции самолета соединены между собой проводом и заземляются на стоянке.

Истребитель комплектуется сигнальным пистолетом-ракетницей СПШ (сигнальный пистолет Шпагина), укрепленным на правой стенке кабины летчика. Ракета выстреливается наружу через специальное отверстие в борту фюзеляжа, проделанное рядом с местом крепления пистолета СПШ. К ракетнице положено пять запасных патронов.

На переплете фонаря кабины укреплено зеркало заднего вида.

Аптечка первой помощи укреплена в фюзеляже, в правой части шпангоута № 10.

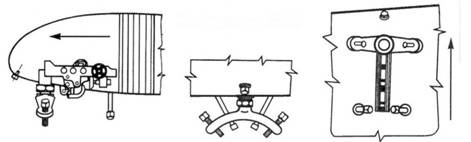

Бомбодержатель ДЗ-40

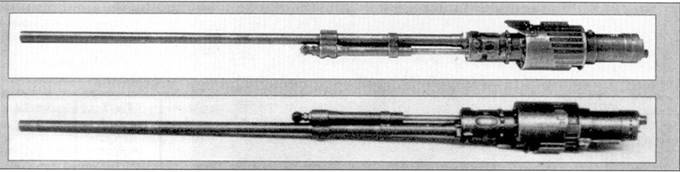

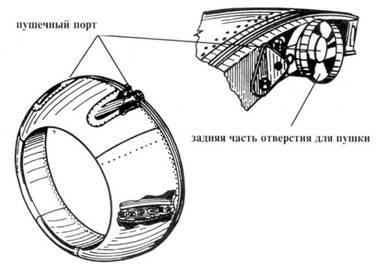

Вооружение состоит из двух или трех 20-мм автоматических пушек, оснащенных гидромеханическим синхронизатором, препятствующим попаданию снарядов в лопасти воздушного винта. Большинство истребителей Ла-7 вооружалось двумя пушками ШВАК с боезапасом по 200 снарядов на ствол. Сравнительно небольшое количество Ла-7 получили изначально предполагавшееся штатным вооружение из трех пушек Б-20 с боезапасом по 170 снарядов на ствол. Несколько Ла-7 получили бортовое вооружение из трех пушек ШВАК с боезапасом по 130 снарядов на ствол, но эти самолеты оказались перегруженными, так как масса одной пушки ШВАК составляет 42 кг а масса пушки Б-20 — 25 кг. Начальная скорость снаряда, выпущенного из пушки ШВАК, составляет 215 м/с, скорострельность — 800 выстрелов/мин. В состав боекомплекта входят бронебойно-зажигательные снаряды массой 180 г (способны пробивать броню толщиной до 20 мм) и осколочно-зажигательные снаряды массой 180 г.

На двух подкрыльевых узлах возможна подвеска бомб массой до 100 кг (на каждом). Наиболее часто использовались фугасные авиабомбы ФАБ-50 и ФАБ-100, а также зажигательные ЗАБ-50 и ЗАБ-100; 50 и 100 — масса бомбы, 50 кг и 100 кг.

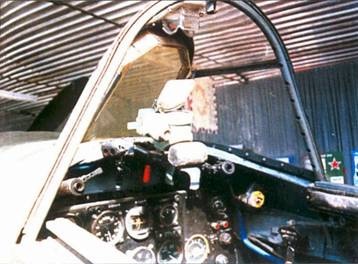

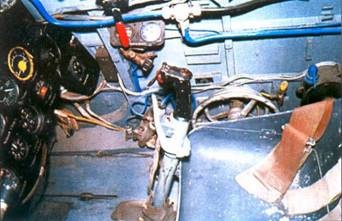

Кабина пилота истребителя Ла-7. Обратите внимание на укрепленное на внутренней части козырька фонаря кабины бронестекло и прицел ПБП1.

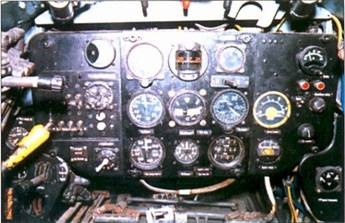

Приборная доска самолета из коллекции авиационного музея Прага-Кбелы. Все приборы — оригинальные, устанавливавшиеся на самолетах военного времени, лишь надписи на плашках, укрепленных над приборами, сделаны на словацком языке.

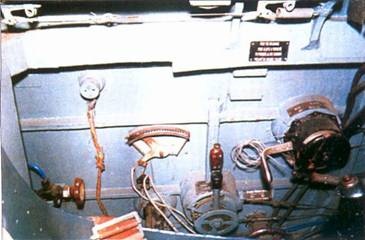

Левый борт кабины летчика. Оборудование крепится к деревянному борту фюзеляжа на болтах и кронштейнах.

Вид на правый борт кабины летчика. Дизайн кабины был предельно функциональным.

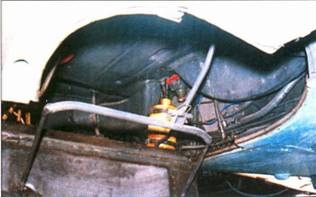

Колодцы колес шасси полностью закрываются, помимо колес в них находится арматура ряда систем самолета, в частности воздуховод от воздухозаборника к нагнетателю.

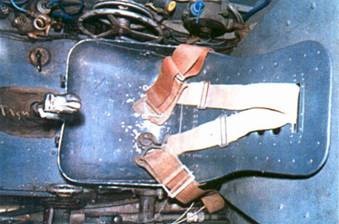

Сиденье летчика с бронеспинкой. На машинах поздних серий ставились сиденья с кожаной обивкой.
