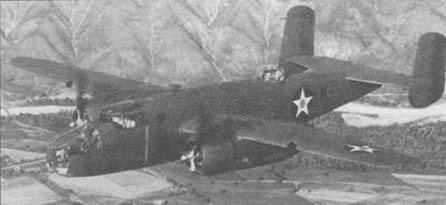

В-25 В в испытательном полете. Хорошо видна верхняя турель.

Первый В-25С (41-12434) поднялся в воздух 9 ноября 1941 года. Самолет пилотировал Эдвард Верджин. Всего построили 1620 самолетов этой модификации. В ходе серийного выпуска в конструкцию самолета вносили новые изменения. Начиная с 383-го экземпляра (41-12817) увеличили объем топливных баков. Стандартный В-25С теперь нес баки общим объемом 974 галлона (3687 л). Кроме того, имелась возможность разместить в фюзеляже и крыльях еще баки объемом 710 галлонов (2688 л). Над кабиной пилотов установили небольшую остекленную башенку, позволявшую штурману следить за положением солнца и звезд. Самолет оснастили модифицированными турелями Bendix Amplidyne. Над двигателями появились воздухозаборники для карбюраторов. Следующее изменение в конструкцию самолета внесли на 607-м бомбардировщике (41-13039). Под крыльями установили бомбодержатели, а под фюзеляжем держатель для одной торпеды. Это повлекло за собой необходимость усиления конструкции и изменения схемы электросети. Эти самолеты получили обозначение В-25С-1. Еще 150 бомбардировщиков, обозначенных как В-25С-10, оснастили компасом AM, способным дистанционно принимать навигационные сигналы. Кроме того, на этих самолетах усилили систему отопления кабины и модифицировали бомбардировочный прицел.

Последний самолет серии (42-32383) стал прототипом для В-25С-15. У этих машин изменилась конструкция мотогондол. Теперь каждый цилиндр имел свой выхлопной патрубок, что придавало кожуху гондолы характерный вид. Новую выхлопную систему обозначили как Clayton «S». Самолет также оснастили системой аварийного выпуска шасси. Вместо 7,62-мм пулемета в лобовом обтекателе установили два 12,7-мм пулемета. Один из них был жестко закреплен дулом вперед, а другой мог наводиться. Самолеты были приспособлены к действиям в условиях крайнего севера. В феврале 1943 года контракт на выпуск самолетов продлили и начался выпуск серии В-25С-20 (NA-96). Начиная с самолета 42-64702 улучшился обзор с пилотских кресел вперед благодаря уменьшению числа переплетов в фонаре. Кроме того, в бомбоотсеке установили дополнительный самогерметизирующийся топливный бак объемом 215 галлонов (814 л). Каждый второй самолет оснащался еще одним дополнительным бензобаком объемом 335 галлонов (1268 л), также устанавливаемым в бомбоотсеке. Такие самолеты обозначались как В-25С-25.

PBJ-1B — морской аналог В-25 В, 31 мая 1945 года. Под фюзеляжем виден обтекатель радара. Желтые литеры «FT» на носу самолета указывают, что машина предназначена для летных испытаний. Обратите внимание на позднейшие переделки: пулеметы в носу, пулеметы в обтекателях типа «Townsville» по бокам носа и двигатели с пламегасителями Clayton «S».

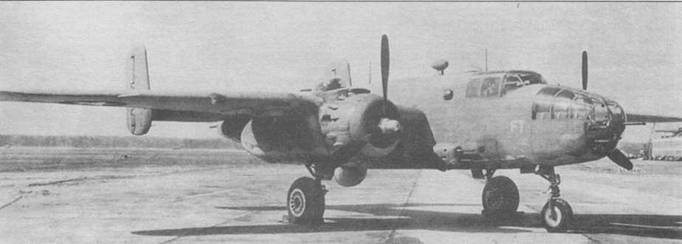

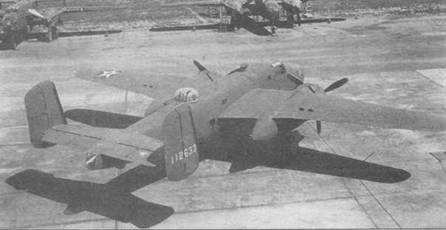

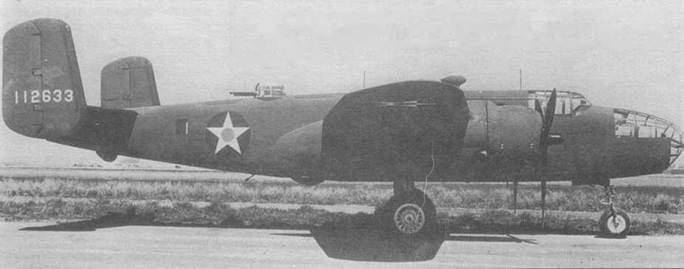

Три снимка В-25С (41-12633), двухсотый самолет модификации. Выхлопные трубы собраны в общий коллектор. Узкий воздухозаборник для карбюратора Holley. Опознавательные знаки старого образца, на нижней стороне крыльев надпись «US ARMY», 1941 год.

Серийные номера:

В-25С	NA 82-5069…5673	41-12434… 13038
В-25С-1	NA 82-5674…4931	41-13039… 13296
В-25С-10	NA 94-12641…12790	42-32233…32382
В-25С-15	NA 93-12491..12640	42-32383…32532
В-25С-5	NA 90-118I9…11980	42-53332…53493
В-25С-20	NA 96-16381..16580	42-64502…64701
В-25С-25	NA 96-16581..16680	42-64702…64801

28 июня 1941 года подписали контракт на выпуск 1200 бомбардировщиков B-25D (NA-87). Первые две машины этой модификации были готовы в начале 1942 года. Один из них совершил пробный полет 3 января, пилотировал машину Пол Балфур. Это был первый поднявшийся в воздух В-25 «Mitchell», собранный в Канзас-Сити. Через месяц пробных полетов начался серийный выпуск. Самолеты В-25D целиком изготавливались филиалом NAA в Канзас-Сити и фирмой Fisher Body Division. Первоначально B-25D ничем не отличались от В-25С, но уже на серии B-25D-1 появились наружные бомбодержатели под крыльями (можно было подвесить шесть-восемь бомб массой от 100 до 325 фунтов — 45,5…147,5 кг), самогерметизирующиеся бензобаки в центроплане, самогерметизирующиеся маслобаки и воздушные фильтры на наддуве. Как и на В-25С за кабиной пилота установили астронавигационную башенку, а также начали использовать турели Bendix Amplidyne. Под фюзеляжем установили подвеску для торпеды, а начиная с экземпляра 41-30352 на самолеты начали ставить «пальцевые» пламегасители на выхлопные патрубки.

В варианте B-25D-5 усилили защиту передней полусферы самолета. Вместо пулемета калибра 7,62 мм установили три 12,7-мм пулемета — два неподвижно и один с возможностью наведения. Был усовершенствован бомбоприцел, а начиная с экземпляра 41-30532 в каждой третьей машине устанавливался в бомбоотсеке сбрасываемый топливный бак объемом 585 галлонов (2145 л). Начиная с экземпляра 41-30057 самолеты получили усиленный обогрев кабины пилотов.

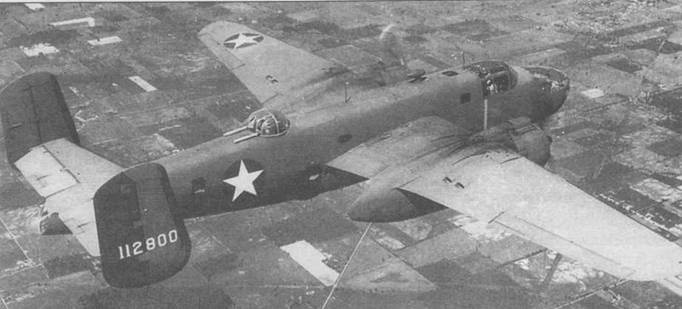

В-25С (41-12800) с двигателями R-2600-13.

В-25А

В-25C/D

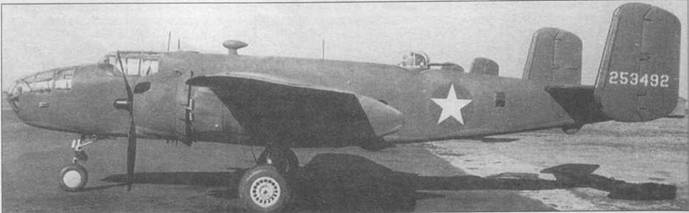

В-25С (42-53492). Двигатель оснащен общей выхлопной трубой. Самолет оборудован неубирающимся хвостовым костылем под обтекателем.

Дополнительное оборудование появилось на B-25D-10. Самолеты этой серии были приспособлены к эксплуатации в условиях крайнего севера. Как и на С-10, на них поставили компас AM и систему аварийного выпуска шасси. Следующая серия B-25D-15 оснащалась системой отвода выхлопных газов типа Clayton «S». Серия D-20 началась с экземпляра 41-30533. Самолеты этой серии отличались фонарем кабины пилотов с меньшим числом переплетов, а также наличием бронеспинки на кресле второго пилота. Кроме того, самолеты оснастили приборами D-14, позволявшими контролировать давление масла и топлива. В бомбоотсеке установили самогерметизирующиеся бензобаки объемом 250 галлонов (870 л), а в каждом втором самолете ставили дополнительный бак объемом 325 галлонов (1230 л). Серия B-25D-25 отличалась наличием переносных кислородных приборов, а машины D-30 проходили дополнительную подготовку к эксплуатации в зимних условиях. Последний B-25D «Mitchell» покинул ворота завода в Канзас-Сити в марте 1944 года.
