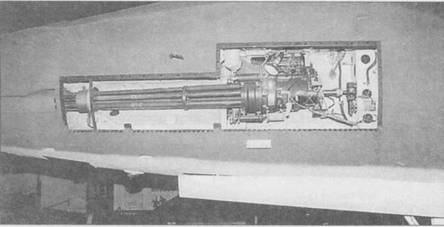

Борт фюзеляжа истребителя-бомбардировщика F-105D со снятой панелью доступа к пушке «Вулкан». Интерьер отсека пушки окрашен краской Zinc Chromate Green (FS- 34151). Начальная скорость выпущенного из пушки М61А1 снаряда 1030,2 м/с, скорострельность 6000 снарядов в минуту.

Вид сверху на F-105D с системой Thunderstik II в гаргроте

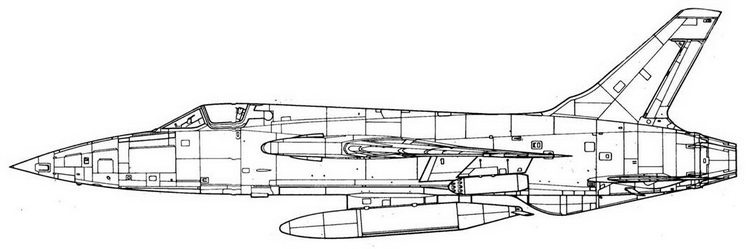

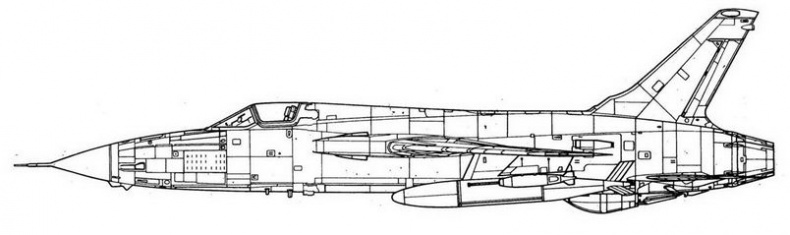

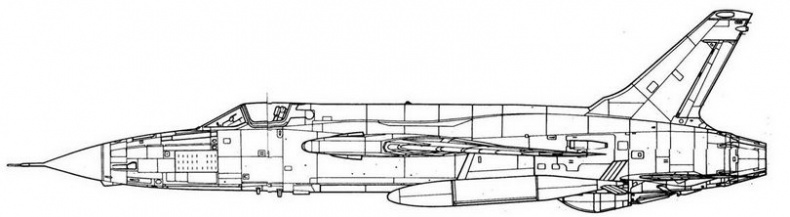

Вид справа на F-105D с системой Thunderstik II в гаргроте под крылом 450-галлонный топливный бак

Hoc F-105B

F-105B с 450-галлонным топливным баком и 19-зарядным блоком НУРС LUA 51

Виды справа и слева на F-105D под крылом: осколочно-фугасная 227-кг бомба Мк 82 со стержнем дистанционного подрыва и топливный бак

пилон для бомб Мк 82

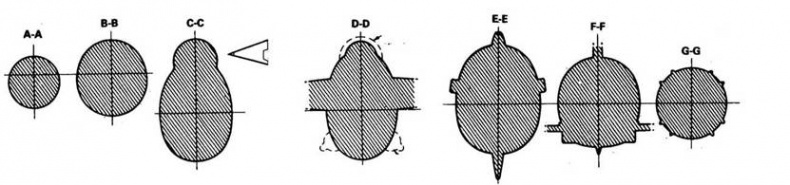

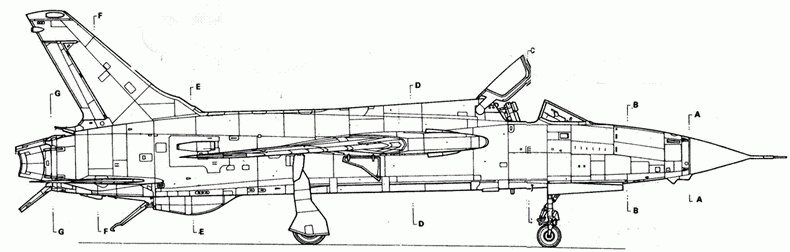

F-105D виды сверху, снизу, сзади и спереди

внешний пилон с AIM-9

внешний пилон AGM-45 противорадиолокационная ракета

внутренний пилон с AGM-78 противорадиолокационная ракета

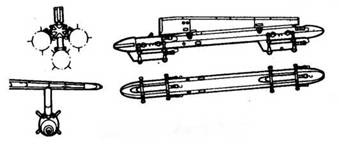

внешний пилон с ловушками ЕСМ

внутренний пилон с ракетой воздух-земля AGM-12 Bullpup

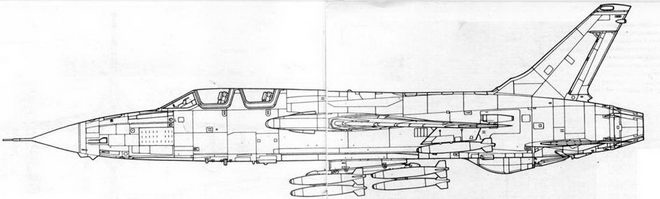

F-105F с 454-кг бомбами Мк 83 на подфюзеляжном пилоне крепилось 6 таких бомб

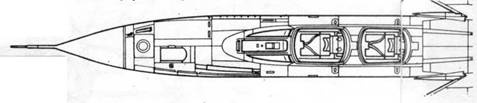

Вид сверху на нос фюзеляжа F-105F и G

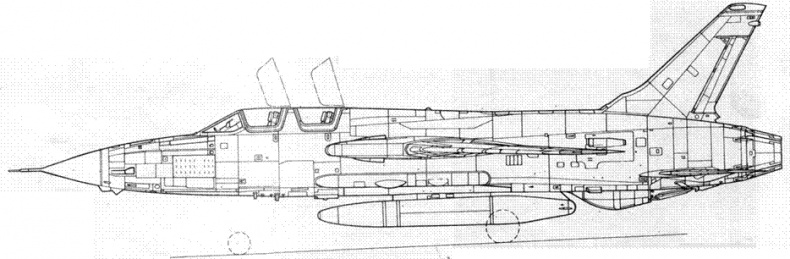

F-105G с 650-галлонным подфюзеляжным баком и встроенной внизу фюзеляжа системой помех ЕСМ

На F-105D был тот же регулируемый воздухозаборник, что и на F-105B. Обратите внимание на щиток отвода пограничного слоя от воздухозаборника. Регулируемая рампа находится в глубине канала подвода воздуха к двигателю J75-P-19W. Снимок сделан в музее. Внутренняя створка ниши левой основной опоры шасси закрыта, в то время как на «аэродромных» самолетах она находилась в открытом положении.

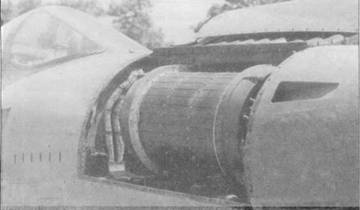

Магазин барабанного типа к пушке «Вулкан» расположен в правой части фюзеляжа перед кабиной летчика. Боекомплект -1028 снарядов. Панель доступа к магазину откидывается вверх на петлях, сама панель складывается вдвое. Снимок «Тандерчифа» сделан в Американском авиационном музее, расположенном на территории аэропорта Рипаблик, Фэрмингдэйл, Нью-Йорк.

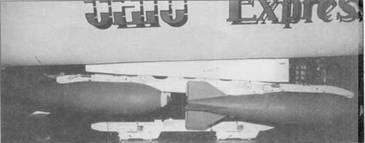

На центральном подфюзеляжном пилоне установлен многозамковый бомободержатель MER (Multiple Ejector Rack), на котором подвешены четыре 75,0-фунтовые бомба M117, на держатель можно было подвесить до шести бомб. Пилон закреплен на створках внутреннего бомбоотсека. Самолет F-105D «ОНЮ Express» (59- 1771) находится в экспозиции авиационного музея на авиабазе Эглин.

Дозаправка «Тандерчифа» от танкера Боинг КС-135А «Стратотанкер» над Южным Вьетнамом, декабрь 1969 г. Рядом летят два F-105D, один из которых уже дозаправился, а второй ожидает своей очереди. На «Тандерчифах» подвешены 750-фунтовые бомбы, истребители-бомбардировщики принадлежат 333-й тактической истребительной эскадрилье 355- й тактического истребительного авиакрыла. Эскадрилья базировалась в Такли, Таиланд.

Дозаправка в воздухе истребителя-бомбардировщика F-105D, снимок сделан с борта самолета-заправщика КС-135 над Юго-Восточной Азией. Обратите внимание на два светлых шлейфа за крылом F-105D — это сбрасывается лишнее топливо из переполненных баков.

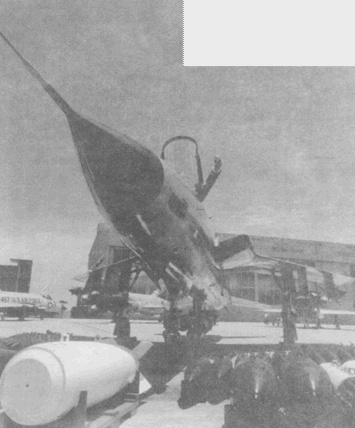

Истребитель-бомбардировщик F-105D и разложенная рядом с ним его боевая нагрузка. На внешних подкрыльевых пилонах самолета подвешены управляемые ракеты класса воздух-поверхность AGM-12 «Булпап», на внутренних и центральном подфюзеляжном — 500-фунтовые бомбы. Штанга топливоприемника системы дозаправки в воздухе находится в выпущенном положении. На переднем плане — выкрашенный в светлый цвет ядерные боеприпас, специзделия подвешивались во внутренний бомбоотсек.
