На бомбодержателе ETC 501 под фюзеляжем можно было подвешивать 250- или 500-кг бомбы или четыре 50-кг бомбы на адаптере ER 4). Часто на самолетах отсутствовало устройство FuG 25a, не всегда монтировался и радиопеленгатор. На месте пулеметов MG 17 под капотом установили дополнительный маслобак, чтобы обеспечить длительную бесперебойную работу двигателя. Всего выпустили около 50 самолетов Fw 190А-4/U8, которые позднее стали числиться как Fw 190G-1. В ходе выпуска несколько увеличили и укрепили обтекатели замков под крыльями для подвесных баков.

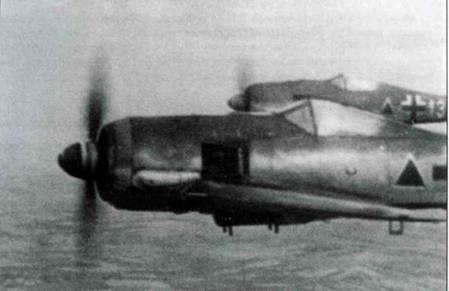

Обычно считается, что на этом снимке самолеты Fw 190A-5/U3 или F-2. В действительности, это Fw 190G-2, что хорошо видно по гладкой крышке капота, под которой нет пулеметов. Самолеты принадлежали SG 152 (учебно-боевому полку), действовавшему па Восточном фронте. Черные треугольники были обычным тактическим таком во многих частях непосредственной поддержки на поле боя.

Fw 190G-2

Fw 190G-3

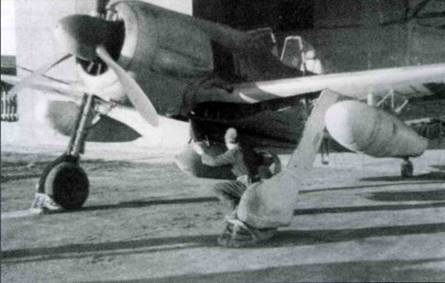

Fw 190G-2, совершавшие вылеты на дальние расстояния, обычно оснащались парой подвесных 300-литровых бензобаков. Баки подвешивались под крыльями на замках типа «Мессершмитт».

Новая серия — Fw 190G-2 — представляла собой аналог серии А-5, точнее варианта A-5/U8. Дополнительное топливо (468 кг) подвешивалось под крыльями в наружных баках, которые крепились упрощенными замками V.Mtt-Schloss. Кроме того, отказались от обтекателей замков, которые улучшали аэродинамику при подвешенных баках, но после их сброса, наоборот, приводили к завихрениям, что проявлялось в повышенном расходе топлива и недоборе 40 км/ч максимальной скорости. Новые замки не требовали обтекателей, кроме того, сами по себе они уменьшали максимальную скорость полета всего на 15 км/ч. На некоторых самолетах установили дополнительный маслобак, также как и на G-1. Небольшое число самолетов выпустили в варианте ночного бомбардировщика с обозначением Fw 190G-2/N. Ночная модификация отличалась от дневной только пламегасителями на выхлопных патрубках и посадочным прожектором в передней кромке левого крыла.

Летом 1943 года начался выпуск серии Fw 190G-3 — аналог А-6. Вместо замков для подвесных баков под крыльями установили бомбодержатели V.Fw Trg. (Verkleideter Focke-Wulf Traeger), конструктивно похожими на ETC 501. На эти бомбодержатели самолет мог брать или подвесной бак или 250-кг бомбу, что значительно увеличивало оперативную гибкость самолета. Кроме того, в стандартную комплектацию входил автопилот PKS 11 (или более совершенный PKS 12), облегчавший работу летчика, поскольку самолеты G-3 могли находиться в воздухе до 2,5 часов. С октября 1943 года самолеты G-3 оснащались двигателем BMW 801D-2, работавшем на бензине СЗ с октановым числом 96. Самолет оснащался дополнительным впрыском, связанным с левым подающим каналом наддува. Благодаря этому можно было аварийно увеличить мощность двигателя на 10–15 минут на высотах до 1000 м.

Этот Fw 190G-2/N оснащен пламегасителями на выхлопных патрубках. Самолет действовал в составе NSGr 20, совершая в течение 1944 года налеты на Англию.

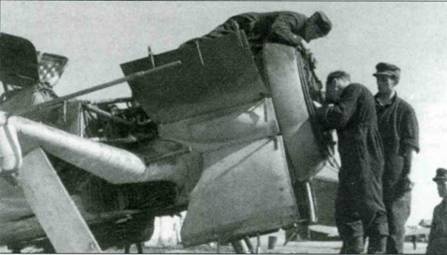

Fw 190G со снятыми и открытыми крышками капота. Видно, что под капотом отсутствуют пулеметы. Трубки Пито расположена в центральной чисти правого крыла.

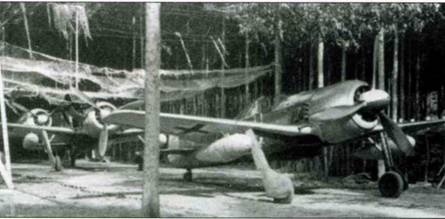

Fw 190G-3 отличались от G-2 только улучшенными замками под крыльями типа «Фокке-Вульф». Заики позволяли брать или 300- литровый бак или 250-кг бомбу.

Имелся тропический вариант — Fw 190G-3/tp — с воздушным фильтром и дополнительным оснащением, необходимым при полетах над пустыней.

Имелись следующие варианты Ruestsatz:

Fw 190G-3/R1 — штурмовой истребитель с двумя гондолами WB 151 /20 вместо замков V.Fw Trg. Вооружение состояло из шести 20-мм пушек. Две штатные MG 151/20E с боекомплектом 250 выстрелов на ствол размещались у основания крыла, четыре другие с боекомплектом 125 выстрелов на ствол попарно находились в гондолах. В сентябре 1943 года работы над этим вариантом велись в мастерских LZA при авиабазе Заган-Кюппер. На самолете отсутствовал автопилот и дополнительное бронирование. Самолеты могли действовать и как бомбардировщики, и как штурмовики.

Fw 190G-3/R5 — штурмовик непосредственной поддержки на поле боя, аналог F-3/R1. Вместо замков V.Fw Trg. стояло по два бомбодержателя ETC 50. Дополнительное бронирование и дополнительный маслобак отсутствовали. Некоторые самолеты получили пару пулеметов MG 17 под капотом. На большинстве машин имелся автопилот.

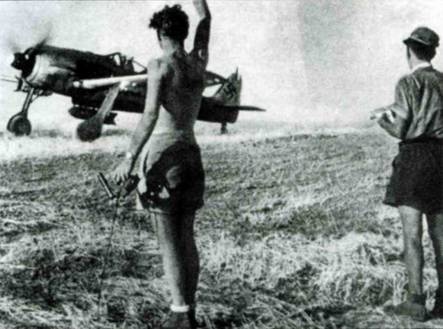

Fw 190G-3 вылетает на задание со средиземноморского аэродрома. Под крылом виден обтекатель замка для подвесного бака. По-видимому, на правом крыле сидит механик, который помогает пилоту рулить.

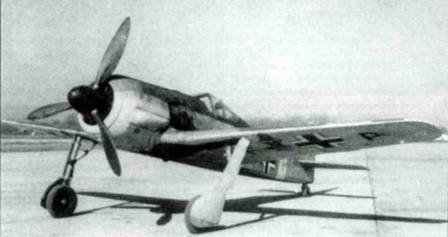

Самолет Fw 190G-3, DI+FP попал в руки союзников на Средиземноморском ТВД. Хотя с самолета сняли все бомбодержатели, следы от пах хорошо видны ни нижней стороне крыльев. Машину отправили в Соединенные Штаты, где она проходила испытания на базе Райт-Филд в Огайо, 1944 год.

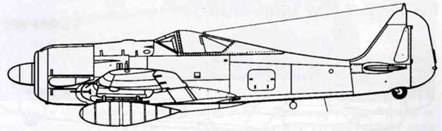

Fw 190G-1 (Fw 190A-4/U8)

пилон Юнкерс 300-л баком

Fw 190G-2

пилон Мессершмитт с 300-л баком

Fw 190G-3
