Хвостовое колесо с пневматической шиной, предназначенное для самолетов, действующих с полевых аэродромов.

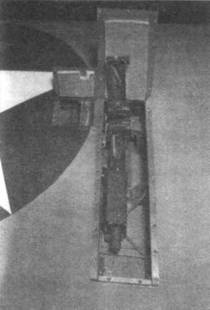

Наружный пулемет Colt-Browning калибра 12,7 мм в левом крыле F4F-4. Открыты сервисные люки.

Этот же пулемет в демонтированном виде.

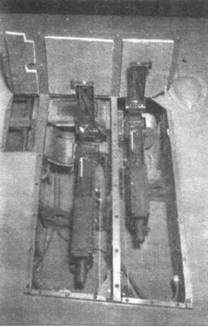

Пара пулеметов Colt-Browning калибра 12,7 мм во внутренней части правого крыла F4F-4. Открыты сервисные люки.

Эти же пулеметы в демонтированном виде. Хорошо видны направляющие для пулеметных лент и отверстия выбрасывателя гильз.

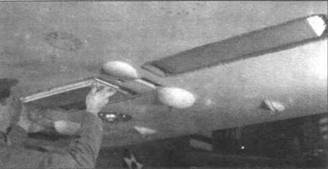

Установка патронных коробок в крыло F4F-4. За ладонью механика виден посадочный прожектор.

Одноместный среднеплан. Планер цельнометаллический, одномоторный, шасси убирающееся.

Крылья свободнонесущие с одним главным лонжероном. Передняя кромка, занимавшая до четверти хорды крыла, имела форму буквы «D». Ее каркас составляли штампованные нервюры и вспомогательные лонжероны, крепящиеся непосредственно к главному лонжерону. Задняя часть крыла крепилась к другой стороне главного лонжерона и также состояла из вспомогательных лонжеронов и нервюр. Сверху крыло обшивалось металлическим листом, крепящимся заклепками. Элероны типа Фризе имели металлический каркас и матерчатую обшивку. Они управлялись движением штурвала через жесткие тяги, проходящие через крылья. Вверх элероны отклонялись на 15? вниз — на 19?. Левый элерон был оснащен триммером, положение которого регулировалось маховиком из кабины пилота в пределах 20? вверх и вниз. Правый элерон был оборудован триммером, настраиваемым на земле. Общая площадь элеронов (с триммерами) 1,232 м². На задней кромке крыльев между элеронами и фюзеляжем находились закрылки крокодилового типа суммарной площадью 2,759 м². Закрылки выпускались пневматической системой. Управление закрылками осуществлялось из кабины пилота. Закрылки выпускались на угол 43?. Закрылки убирались автоматически, после отключения пневматики под действием пружин, удерживающих закрылки в убранном положении. Усилие пневматической системы было подобрано таким образом, что при скорости более 240 км/ч закрылки напором воздуха прижимало, так, что они оставались выпущенными на угол 10?. При более высоких скоростях закрылки убирались независимо от того, включена была пневматика или нет. Петли закрылков и элеронов крепились к легкому вспомогательному лонжерону. У машин со складывающимися крыльями главный лонжерон имел другую конструкцию. Он был разделен на месте складывания и соединялся расположенным под углом шкворнем, образующим ось поворота крыла. Консоль крыла мало чем различалась у самолетов со складываемыми и с неподвижными крыльями. В месте сочленения к главному лонжерону приклепывалась маска шкворня, изготавливаемая из стали повышенной прочности. Несущие элементы центроплана располагались несколько по-другому. Основным элементом был лонжерон, состоявший из двух профилей, изготовленных из хромомолибденовой стали. К этому лонжерону крепилась петля оси. В носовой части центроплан имел дополнительную стальную распорку. Нервюры, вспомогательные лонжероны и обшивка в этом месте также были усилены. К центроплану можно было подвешивать топливные баки. Все соединялось заклепками. Закрылки у самолетов со складывающимися крыльями состояли из двух частей. Складывание крыльев производилось вручную. В развернутом положении крылья фиксировались специальными блокираторами. Блокираторы снимались специальной рукояткой, уложенной в контейнере вдоль передней кромки крыла. Система имела выдвигаемые красные механические указатели, сопряженные с блокираторами. В сложенном состоянии крылья удерживались с помощью штыревых тяг, соединявших оконцовку крыла с петлей на передней стороне горизонтального стабилизатора.

Профиль крыла: у основания NACA 23015, у оконцовки NACA 23009. Угол заклинивания крыла 0?. Возношение крыла 3гр06’50". Общая площадь крыла (считая фрагмент внутри фюзеляжа площадью 3,493 м² — 24,155 м².

Фюзеляж с работающей обшивкой из алюминиевого сплава (альклад). Каркас фюзеляжа составлен из шпангоутов и усиленных шпангоутов, соединенных десятью стрингерами, проходящими от носа до хвоста. Верхняя часть фюзеляжа образовывала антикапотажную дугу, переходящую плавно в киль. Так удавалось улучшить продольную устойчивость самолета. В днище фюзеляжа с каждого борта имелось застекленное плексигласом окошко, открывавшее обзор вниз во время посадки. Окна одновременно играли роль сервисных люков, открывавших доступ к внутренним деталям фюзеляжа. Доступ в хвостовой отсек открывали небольшие дверцы на правом борту. Двигательное отделение находилось в носовой части фюзеляжа и отделялось от остального объема противопожарной переборкой. Капот частично покрывался тонким стальным листом.

Хвостовое оперение цельнометаллическое. Обшивка из металлического листа крепится заклепками с потайными головками. Статически и динамически уравновешенные рули имели металлический каркас и были обшиты тканью. Рули управлялись с помощью системы тяг. Общая площадь киля 2,097 м², в том числе 1,226 м² площадь неподвижной части и 0,871 м² площадь руля поворота. Руль мог отклоняться влево и вправо на 31?. Руль оснащался триммером, способным отклоняться влево на 22719' и вправо на 16гр2Г. Триммер управлялся с помощью маховика из кабины пилота. Горизонтальное оперение размахом 4,166 м имело общую площадь 4,557 м², в том числе неподвижная часть 2,827 м². Площадь руля высоты 1,730 м². Руль мог отклоняться на 20гр вверх и 26гр вниз. Руль высоты также оснащался триммерами, управляемыми из кабины пилота. Триммеры могли отклоняться в пределах 5гр30' вверх и 15гр30' вниз.

Кабина пилота была закрыта сверху фонарем из многослойного плексигласа. Лобовое бронированное стекло имело массу более 12 кг. На прототипах XF4F-2 и XF4F-3 лобовое стекло состояло из двух частей плексигласа и не имело бронирования. Подобный фонарь имели и самолеты F4F-7. Фонарь имел обдув теплым воздухом. Сдвижная крышка фонаря ходила по двум направляющим и оснащалась системой аварийного сброса. Включение аварийного сброса можно было провести как из кабины, так и снаружи самолета. Крышка сдвигалась назад с помощью рукоятки, расположенной справа от кресла пилота. Крышка имела четыре фиксированных положения: полностью закрыто, открыто на 1,25 дюйма (32 мм), открыто на 5 3/8 дюйма (137 мм), полностью открыто. Крышка фонаря представляла собой клепанную раму, в которую вставлялись четыре плоские куска плексигласа по бокам и два выгнутых куска сверху. Все контрольные приборы и органы управления были собраны на трех панелях, подвешенных к фюзеляжу через резиновые амортизаторы. Сверху над главной приборной доской находился рефлексивный прицел Mk 8. Слева от приборной доски были сгруппированы органы управления двигателем и шагом винта. Справа от доски находились приборы контроля системы смазки. Под приборной доской возле ручки управления находился компас. За компасом располагались педали управления и педали тормозной системы. На левом борту кабины находились рычаги управления двигателем и шагом винта, маховики, регулирующие положение триммеров на элеронах и рулях, включатель выпуска закрылков, переключатель топливных баков, рычаг переключения скорости наддува, рычаг выпуска крюка аэрофинишера, а также блокиратор хвостового колеса и ручка сброса левого подвесного бака. Выше, у самой направляющей крышки фонаря имелся карман для карт и документов. У самого кресла располагались тяги перезарядки левых пулеметов. Справа от кресла находилась панель управления дополнительным оборудованием. Там находились выключатели электроцепей, предохранители, контрольные лампочки и пр. Далее, там же находился маховик выпуска шасси с указателем его положения, верньер радиостанции, переключатели радиостанции и устройства определения «свой-чужой». Ниже находилась ручка сброса правого подвесного топливного бака. У самого кресла находились тяги перезарядки правых пулеметов. Перед креслом стояла традиционная для американских самолетов ручка управления с кнопками спуска пулеметов и сброса бомб. Кресло пилота регулировалось по высоте. За креслом была установлена бронеплита массой 42,6 кг. Кроме того, спереди пилота защищала меньшая бронеплита массой 20,4 кг, смонтированная под приборной доской.
