С 15 мая 1942 года (BuAer 06230, бюллетени ALNAV 97 и 98 от 6 и 7 мая) на опознавательных знаках убирался красный круг, вписанный в белую звезду. Одновременно убирались полосы с руля направления. Опознавательные знаки оставались на тех же шести позициях, что и прежде. Расположение опознавательных знаков изменилось документом ALNAV Dispatch 97 от 16 мая 1943 года и Army Navy Specification AN-I-9a от 29 июня 1943 года. Знаки оставлялись на верхней стороне левого и нижней стороне правого крыла, а также на бортах фюзеляжа. Одновременно по бокам от звезд добавлялись белые (ANA 601) прямоугольники, длина которых равнялась радиусу круга, в который вписывалась звезда. При этом вся получившаяся фигура обводилась красным кантом, шириной 1/8 радиуса круга. 14 августа 1943 года документом Army-Navy Specification AN-I-9b цвет канта изменили с красного на темно-синий (ANA 605). В действующих эскадрильях не утруждали себя соблюдением всех этих требований и продолжали летать на самолетах с теми опознавательными знаками, что были нанесены на них на заводе. Впрочем, белые прямоугольники по бокам иногда добавляли. Поэтому в документе ALNAV Dispatch 164 от 14 сентября 1943 года прямо приказывалось привести опознавательные знаки к требованиям стандарта. Но этот приказ мало что изменил. Опознавательные знаки если и подправлялись, то лишь когда часть снималась с фронта и отбывала в тыл. А чаще всего самолет летал со старыми знаками до тех пор, пока его не сбивал противник. Тогда часть получала новый самолет, с правильными опознавательными знаками.

Осенью 1942 года истребители «Wildcat», предназначенные для участия в операции «Torch» — высадке в Северной Африке, получили дополнительный желтый кант вокруг синего круга. Обычно кант наносили только на фюзеляжных знаках, но иногда более узкий кант добавляли и к знакам на крыльях.

F4F-3 прямая трубка Пито

F4F-4 искривленная трубка Пито

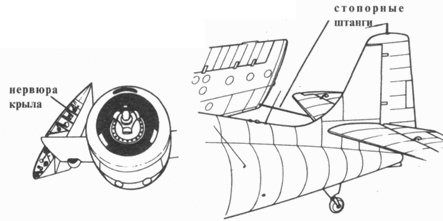

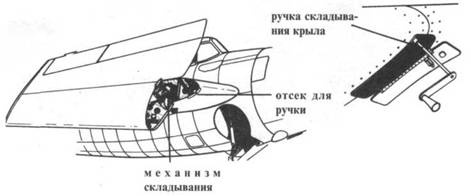

F4F-4

Первые F4F-3 получали элементы быстрой идентификации, указывающие на принадлежность к авиагруппе того или иного авианосца. Принадлежность к той или иной авиагруппе определялось по цвету хвостового оперения. Так, у самолетов с авианосца «Lexington» хвосты были лимонно-желтого цвета (ANA 505 Lemon Yellow — FS 13655), с авианосца «Saratoga» — белые (ANA 511 Insignia White — FS 17875), с авианосца «Ranger» — зеленые (ANA 503 Willow Green — FS 14187), с авианосца «Yorktown» — красные (ANA 509 Insignia Red — FS 11136), с авианосца «Enterprise» — синие (ANA 501 True Blue — FS 15102), а с авианосца «Wasp» — черные (ANA 515 Gloss Black — FS 17038). Кроме того, до марта 1941 года существовали тактические знаки в рамках звеньев. Так, командир 1-го звена нес две красные (Insignia Red) полосы (ширина 20 дюймов/508 мм) — на носу и в хвостовой части. Его ведомый нес лишь полосу вдоль верхней части капота, а второй ведомый — полосу под нижней частью капота. Во 2-м звене полосы были белые (Black) с тонким черным кантом, в 3-м звене — синие (Insignia Blue), в 4-м — черные (Gloss Black), в 5-м звене — зеленые (Willow Green), в 6-м звене — лимонно-желтые (Lemon Yellow). Соответствующей была и нумерация самолетов. Так, машина командира 1-го звена эскадрильи несла номер «1», командира 2-го звена — «4», 3-го звена — «7», 4-го звена — «10», 5-го звена — «13» и 6-го звена — «16». Кроме того, в тактическом номере отражалась принадлежность к авиагруппе авианосца (например, на «Саратоге» базировалась CV-3, соответственно, на самолетах номер «3»). В тактический номер самолета входило и указание на его тип. Для F4F тип был «Fighter» (истребитель), поэтому в номере имелась литера «F». Третьим членом тактического номера был уже упомянутый индивидуальный номер самолета. Например, машина командира 3-го звена с авианосца «Saratoga» несла номер 3-F-7. Номера наносили черной краской, высота литер составляла 12 дюймов (305 мм).

26 февраля 1941 года изменили схему окраски винта. С этого момента концы лопастей на длину 4 дюйма (102 мм) окрашивали в оранжево-желтый (Glossy Orange Yellow ANA 506 — FS 13358) или желтый (Glossy International Orange ANA 508 — FS 12197) цвет. Остальную часть лопастей окрашивали матовой черной краской (Non-Specular Black ANA 604 — FS 37038), которая в ходе эксплуатации становилась полуматовой.

Первоначально внутреннюю поверхность фюзеляжа и колесных ниш покрывали желто-зеленой грунтовкой (Zinc Chromate Primer — FS 33481). Позднее внутренние поверхности фюзеляжа (кабину, колесные ниши, капот и др.) окрашивали зеленой матовой краской для внутренних работ (ANA 611 Non-Specular Interior Green — FS 34151), которую ввели 22 декабря 1942 года циркуляром AER-E-2574-MVS, F38-2. Приборную доску и щиток переключателей, внутренние поверхности рам фонаря окрашивалась черной полуматовой краской (ANA 514 Semi-Gloss Instrumental Black — FS 27038).

Кожух главной передачи двигателя и картер окрашивались блестящей серой моторной краской (ANA 513 Engine Gray).

Спецификация SR-2d от 22 декабря 1943 года, вступившая в силу с 6 марта 1944 года, определяла в числе прочего, что внутренние поверхности капота двигателя следует окрашивать черной матовой краской (Non-Specular Balck ANA 604), а не зеленой, как это практиковалось до того времени.

Первоначально надпись «U.S. NAVY» находилась в хвостовой части фюзеляжа под горизонтальным стабилизатором. Ее делали черными литерами высотой 8 дюймов (203 мм). С 26 февраля 1941 года надпись перенесли с фюзеляжа на киль. Кроме того, определялись надписания рода службы (NAVY, MARINES), типа самолета и серийного номера, которые следовало делать белыми (ANA 601) литерами высотой 1 дюйм (25,4 мм) в верхней части киля и на руле направления с обоих бортов. На руле направления в первой строке помещалось слово NAVY или MARINES, на второй строке с интервалом 1 дюйм от первой писался серийный номер. Позднее эти надписи стали делать черными литерами. С 6 марта 1944 года цвет надписей снова стал белым. Надписи этого рода делали только на киле.

В ходе военных действий на Тихом океане в конце 1944 года начали использовать геометрические символы для обозначения авиагрупп авианосцев. Систему унифицировали 27 января 1945 года. Ввели 27 геометрических символов, которые изображали белой краской на крыльях и хвостовом оперении. Позднее их заменили буквенным кодом. Кодовые обозначения на фюзеляже, как буквы, так и цифры, обычно были белыми, иногда желтыми.

Обычно принадлежность к той или иной части указывалась буквами высотой 16 дюймов (381 мм), нанесенных белой краской (ANA 601) по обеим сторонам киля выше горизонтального стабилизатора. Часто эти номера повторяли на капоте.
