И здесь мы наблюдаем исторический зигзаг: начало пермских моторов было связано с американской фирмой «Райт», а возобновление международного сотрудничества уже в форме участия в капитале акционерного общества — с ее тогдашним конкурентом «Пратт-Уитни», авиационное направление которой тоже развилось на базе конструкторской школы Райта.

Вот и настал XXI век, век геополитических стратегов, политтехнологов и менеджеров, «эффективных» и не очень. Роль личности объективно снизилась (если не учитывать растущую субъективную некомпетентность высшего слоя менеджеров-здесь-то в генерации иррационального роль личности повысилась: глупости невозможно предсказать) не только в обществе, но и в технике. Все больше бал правят технологии. Технологии задают вектор развития, в том числе и при разработке авиационных двигателей. Практически все авиационные двигатели XX века были спроектированы с помощью термодинамического подхода, т. е. с использованием интегральных (осредненных по объему) соотношений, что, в свою очередь, требовало большого объема экспериментальных работ для исследования локальных эффектов нагружения деталей. И сама термодинамика, и сопромат (сопротивление материалов), и теплопередача, использовавшиеся при проектировании двигателей в доинформационную эпоху (до создания ЭВМ со скоростями вычислений порядка пентафлопс, т. е. 10’5 логических операций в секунду) суть термодинамические методы. А фактическое разрушение всегда начинается с локальной трещины.

Таким образом, для повышения уровня проектирования, т. е. более эффективного использования возможностей конструкционных материалов, а следовательно, и уменьшения массы двигателя и повышения его кпд необходимо уметь моделировать процессы нагружения на локальном уровне, т. е распределенные по объему нагрузки с учетом реальной геометрии. Но как только такая задача поставлена, она влечет за собой необходимость столь же подробного моделирования граничных условий нагружения, т. е. соответствия уровней постановок. В нашем случае это в первую очередь решение газодинамических задач обтекания в трехмерной, а иногда и в четырехмерной (с учетом параметра времени) постановках.

ЗР-изображение двигателя в разрезе в виртуальной реальности.

Более того, локальность описания граничных условий чаще всего носит сугубо нелинейный характер. Что такое нелинейность? Это в первую очередь большой градиент изменения свойств среды по геометрической координате и времени. Например, резкое изменение нагрузки при наличии концентрации напряжения в случае неоднородностей свойств (постороннее включение в материале, геометрическая неоднородность, связанная с малым радиусом закругления кромок, и т. д.). Аналогично и в газовом потоке: например, наличие фронта ударной волны или пламени, где параметры потока (давление, температура, концентрация реагентов) сильно изменяются на малом протяжении. Но ведь… и сами давление и температура суть осредненные, термодинамические параметры. На самом деле они не существуют. Это не что иное, как уже осредненное воздействие (давление) или кинетическая энергия (температура) движущихся молекул. А любое осреднение (по пространству или времени) есть погрешность, которая может стать очень значительной в случае уже упомянутой нами нелинейности свойств среды. Таким образом, в этом случае необходимо переходить на уровень описания реально существующих объектов: скоростей молекул (вернее, их статистических распределений), геометрических координат и времени. Кроме молекул и их скоростей на уровне описания газодинамического взаимодействия, ничего другого (ни давления, ни температуры) не существует.

В идущей в мире бескомпромиссной «войне моторов» невозможно победить без соответствия мировому уровню в применяемых технологиях проектирования двигателей. Сегодня проектирование ведется в «виртуальной реальности» (VR — virtual reality). Ниже мы дадим несколько впечатляющих примеров современных методов проектирования газотурбинных двигателей, в разработке которых принимал участие и автор настоящей книги. Следует отметить, правда, что полностью задача создания новой технологии проектирования еще не решена — требуются большие усилия ученых и инженеров, чтобы эта технология стала повседневной и, что самое важное, всеобщей практикой инженерного проектирования. Но многие элементы этой суммы технологий уже реально действуют в конструкторских бюро. Конечно, новая технология проектирования не упраздняет полностью предыдущую, термодинамическую, но ограничивает ее применение начальным этапом, когда требуется быстро просматривать десятки и сотни вариантов конфигураций будущего двигателя.

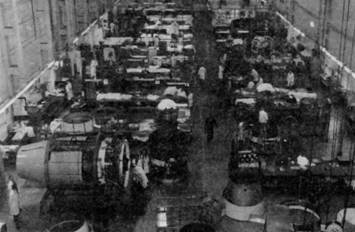

Общий вид сборочного цеха моторного завода

Сегодня уже на слуху 3D фильмы, компьютерная анимация и другие технологии создания визуальных образов. В технологии проектирования технических систем все эти 3D и 4D (сдвижением) технологии появились на двадцать лет раньше. Геометрия стала полностью аналитической и цифровой. Великая инновация Рене Декарта, связавшая любую точку пространства с тройкой чисел (координат), лежит в основе сегодняшней 3D технологии. Сегодня реализована полностью безбумажная технология проектирования и документооборота.

Возможность решать математические задачи численно (не аналитически), появившаяся в начале XX века в том числе в результате разработок соответствующих методов российскими учеными (потребность в этих методах возникла при проектировании броненосцев методами строительной механики — Галеркин и Бубнов) в сочетании с быстродействующими ЭЦВМ, допускающими параллельные вычисления (кластеры), привела к революции в проектирования двигателей. Сегодня [52], например, становится возможным еще на стадии проектирования спрогнозировать такие опасные и непредсказуемые ранее явления, как резонансные и автоколебательные (флаттер) поломки лопаток, и принять соответствующие меры до изготовления «железа» и испытаний. Наконец, проектирование малоэмиссионной камеры сгорания газотурбинного двигателя стало невозможным без интенсивного математического моделирования физических процессов в ней. Виртуальная реальность стала полем битвы непрерывно идущей «войны моторов». Примеров успешного решения проблем проектирования узлов двигателя и анализа реальных дефектов с помощью системы развитых математических моделей можно привести множество.

Наконец, другим полем битвы сегодня является создание новых конструкционных материалов и даже не столько синтезирование их новых свойств, как то: более высокая термопрочность, удельная прочность (т. е. отношение предела прочности к удельному весу материала) и т. п., но и их сертификация. А вот для сертификации материалов необходимо провести огромный объем испытаний образцов материалов на специальных нагружающих машинах, чтобы определить статистически значимый случайный разброс этих свойств от номинального значения. Если учесть, что испытания, например, на многоцикловую усталость требуют 106 циклов нагружения каждого образца, то становится понятно, что «война моторов» отныне ведется и в лабораториях прочности, где непрерывно идут такие испытания. Поскольку эти испытания весьма длительны по времени, то требуется большой парк этих испытательных машин. Несертифицированные материалы нельзя применять на двигателях — авиакомпания, использующая их в моторах на своих самолетах, легко может попасть в «черный список» ненадежных по безопасности компаний и подвергнуться санкциям в виде запрета полетов на наиболее выгодных трассах.
