Выбор гелий-неоновой смеси проходил через тщательный отбор, чтобы получить систему, обещающую оптимальную среду, и лишь последующий успех принес a posteriory полное доверие Джавану. Даже после того, как он убедился, что гелий-неон является лучшей смесью, находилось немало скептиков, которые говорили ему, что газовый разряд слишком хаотичен. Они говорили, что слишком много неопределенностей, и его попытки напоминают охоту на диких гусей.

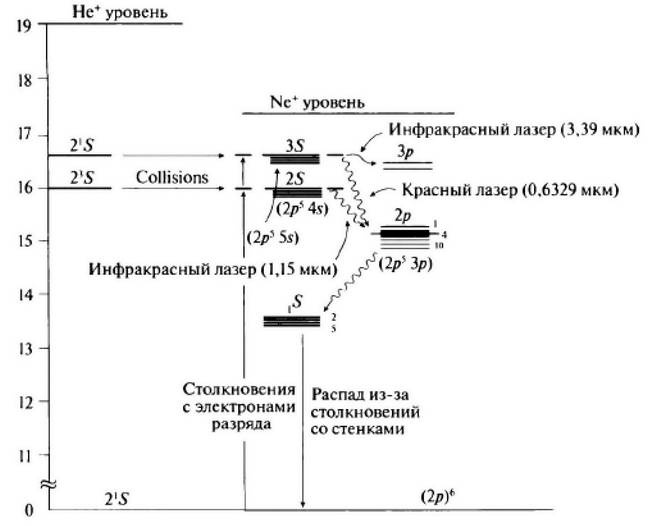

Рис. 54. Энергетические уровни гелия (Не) и (Ne). Показаны главные лазерные переходы

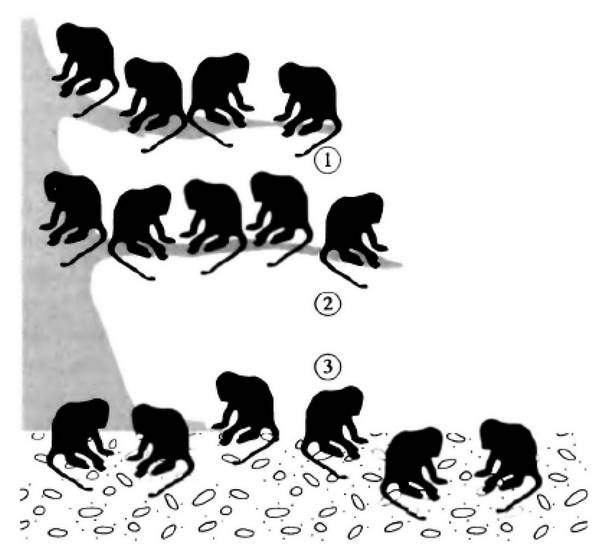

Рис.55. Обезьяны на дерене распределяются согласно статистике Больцмана. Их больше на земле, и их число уменьшается по мере высоты веток

Джаван потратил много денег, но, к счастью, система заработала, иначе администрация уже готова была закрыть проект и прекратить эксперименты. К концу проекта на это исследование были затрачены два миллиона долларов. Хотя эта сумма, по-видимому, преувеличена, проект, несомненно, требовал значительных затрат.

Между тем, Джон Сандерс, физик экспериментатор из Оксфордского университета, был приглашен в Bell Labs, чтобы он попытался реализовать инфракрасный лазер. В течение менее одного года, выделенного на это исследование, Сандерс не тратил времени на теоретическое изучение, а сразу решил возбуждать чистый гелий в разрядной трубке с резонатором Фабри—Перо внутри ее. Он пытался получить лазерный эффект путем проб и ошибок, варьируя параметры разряда. Максимальное расстояние, на котором можно было установить зеркала, все еще остающимися параллельными друг другу, было 15 см. Сандерс не использовал разрядные трубки большей длины. Джаван считал это принципиальным ограничением. Он предполагал, что усиление в газе очень мало и резонатор Сандерса не заработает. Трубка, которую использовал Джаван, была намного длиннее, и поскольку крайне трудно было настроить зеркала Фабри—Перо на таком расстоянии, он решил сперва определить требуемые значения параметров для работающего устройства, а затем уж постараться настроить зеркала методом проб и ошибок. Так он работал. Без всей предварительной работы по выбору режима He-Ne для получения известного усиления, было невозможно добиться успеха.

Сандерс послал письмо в Physical Review Letters, в котором сообщал, что было трудно получить достаточное число возбужденных атомов с помощью импульсной лампы, и предлагал использовать возбуждение, производимое ударами электронов. Такое возбуждение легко осуществить при электрическом разряде в газе или в парах. Инверсия населенности могла быть получена, если в активном материале существуют возбужденные состояния с большими временами жизни, а также состояния с более низкими энергиями и с короткими временами жизни (как мы рассматривали в примере с обезьянами).

Сразу же после этой статьи, в том же выпуске Physical Review Letters, А. Джаван опубликовал свою статью, в которой также рассматривал эти проблемы, и среди других схем предложил одну очень оригинальную. Рассмотрим долго живущее состояние в газе. В условиях разряда это состояние можно заселить подходящим образом из-за его большого времени жизни. Если теперь возбужденное состояние второго газа имеет энергию очень близкую к этому долго живущему состоянию, то очень вероятно, что при столкновении энергия будет передана от первого атома ко второму, который станет возбужденным. Если этот атом имеет другие состояния с более низкими энергиями, то они останутся невозбужденными и, тем самым может получиться инверсная населенность между состоянием с высокой энергией по отношению к состоянию с более низкой энергией. В своей работе Джаван упомянул о смесях криптона и ртути, а также о смеси гелия с неоном. Эта работа была опубликована в Physical Review Letters 3 июня 1959 г.

Джаван работал в тесном контакте с Вильямом Р. Беннеттом мл., спектроскопистом из Йельского университета, и который был другом Джавана в Колумбии. Они работали до самой ночи целый год. Осенью 1959 г. Джаван попросил Дональда Р. Херриота, специалиста по оптической аппаратуре в Bell Labs, участвовать в работе над проектом. Одной из принципиальных проблем, было снабдить разрядную трубку двумя прозрачными окнами очень высокого оптического качества, чтобы не искажать выходной пучок. Также требовалось установить зеркала резонатора. Была разработана схема (рис. 56) с зеркалами внутри разрядной трубки, снабженная специальными устройствами с микрометрическими винтами, которые обеспечивали возможность тонкой настойки зеркал по углам. В сентябре 1959 г. Беннетт перешел из Йеля в Bell Labs и вместе с Джаваном начал программу интенсивных и тщательных исследований с расчетами и измерениями спектроскопических свойств гелий-неон смесей при различных условиях, с целью определить факторы, определяющие получение инверсии. Они установили, что при наилучших условиях можно получить лишь очень малое усиление, порядка 1,5%. Такое малое усиление делало совершенно необходимым минимизировать потери и использовать зеркала с наибольшим возможным коэффициентом отражения. Такие зеркала получают путем нанесения на прозрачную поверхность (стекло) многих слоев подходящих (прозрачных) диэлектрических материалов с разными коэффициентами преломления. Высокий коэффициент отражения получается за счет многолучевой интерференции при отражениях на границах между слоями. Три исследователя сумели использовать такие зеркала, которые на длине волны 1.15 мкм имели коэффициент отражения 98,9%.

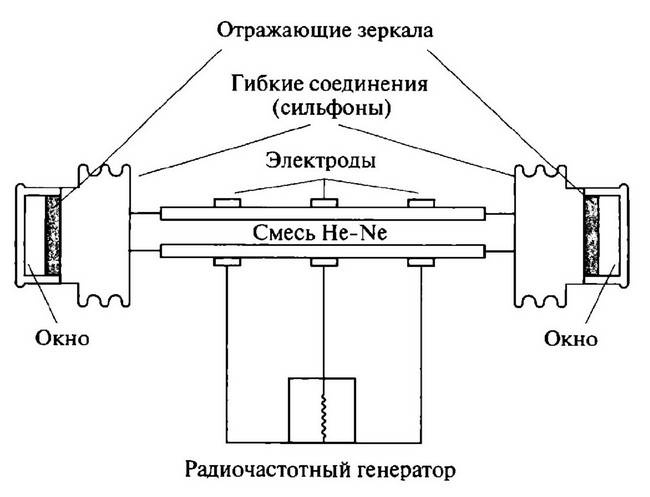

Рис. 56. Схема гелий-неонового лазера, построенного Джаваном, Беннеттом и Хериоттом

В 1960 г. Джаван, Беннетт и Хериотт наконец испытали свой лазер. Сначала они пытались осуществить электрический разряд в кварцевой трубке, содержащей газовую смесь, с помощью мощного магнетрона, но трубка плавилась. Пришлось переделать аппаратуру и внести изменения. 12 декабря 1960 г. они стали работать с новой трубкой и организацией разряда. Они пытались настроить зеркала, чтобы получить лазерную генерацию, но безуспешно. Затем, в полдень, Хериотт увидел сигнал: «Я, как обычно, поворачивал микрометрические винты одного из зеркал, когда, внезапно, появился сигнал на осциллографе. Мы настроили монохроматор и зарегистрировали пик сигнала на длине волны 1,153 мкм, т.е. на ожидаемой длине волны». Родился первый лазер, использующий газ в качестве активной среды, и работающий в непрерывном режиме! Его излучение было в ближнем ИК-диапазоне и поэтому невидимое глазом. Для регистрации требовался подходящий приемник, связанный с осциллографом.

А шестью месяцами ранее, техник Эд Баллик, помогавший в работе, позднее получивший степень в Оксфордском Университете и преподававший в Канаде, купил бутылку вина столетней давности. Она предназначалась для торжественного момента — по случаю работы лазера. Когда, наконец, эксперименты по созданию лазера привели к успеху, через несколько дней Джаван позвонил главе Bell Labs и пригласил его обмыть событие столетним вином. Тот страшно обрадовался, но потом воскликнул: «Черт, Али. У нас проблема!». Это произошло с утра, Джаван, так и не понял в чем проблема. Но в полдень по лаборатории был распространен циркуляр, уточняющий предыдущий, выпущенный несколькими месяцами ранее, и запрещающий распитие алкоголя на территории научного центра. Уточнение запрещало распивать любой алкоголь, возраст которого не достиг 100 лет. После этого они подняли бокалы за успех, не нарушив правила!
