После доклада Стрэнберга на семинаре Бломберген спросил его, почему он рассматривает твердотельную систему для мазера, ведь она не обладает спектральной чистотой, характерной для аммиачного мазера. Стрэнберг объяснил, что он рассматривает совершенно другое применение, а именно усилитель с очень малыми шумами. Бломберген воодушевился этой идеей и обсудил ее с Бенжаменом Лэксом, главой группы Физики твердого тела, который познакомил его с работой Таунса и его французских коллег. И в этой работе, и в идее Стрэнберга рассматривался двухуровневый мазер. Такое устройство предусматривало импульсный режим работы, и поэтому требовалось ненормально длительные времена релаксации. Очевидно, что устройство, лишенное этих недостатков, было бы более полезным, и Бломберген потратил несколько недель, размышляя, как бы реализовать это.

Знания Бломбергеном поведения вещества в магнитных полях позволило ему осознать, что для использования такого устройства нужно большее число уровней, которые можно получить, когда вещество подвержено магнитному полю (т.е. зеемановские уровни), чем два естественно существующих уровня молекулы. Поэтому Бломберген рассматривал эффект магнитного поля, чтобы выбрать по желанию два уровня, между которыми можно осуществить переход, настраивая частоту излучения, соответствующую разности энергий этих уровней. В результате он понял, что если вместо того, чтобы использовать два уровня, используется три уровня, тогда не нужно физически отделять молекулы в верхнем состоянии, но можно выбирать населенности уровней, путем искусного использования взаимодействий. Чтобы получить этот результат, он рассмотрел атомы, включенные в твердое тело в виде примесей. Атомы примеси замещают некоторые из атомов в твердом теле и находятся в изоляции друг от друга, окруженные соседними атомами твердого тела. В результате орбиты электронов атомов примеси очень мало возмущаются и остаются почти такими же, как в газовой фазе. Поэтому их уровни вполне отличны от уровней атомов твердого тела.

Чтобы понять предположение Бломбергена, вспомним, что атомы или ионы с n неспаренными электронами (т.е. с противоположными спинами) образуют во внешнем магнитном поле n + 1 магнитных уровней, интервал между которыми пропорционален напряженности магнитного поля (аномальный эффект Зеемана, который рассматривался в гл. 4). Теперь давайте рассмотрим вещество, обладающее тремя уровнями с неравными интервалами между ними (рис. 43). Некоторые парамагнитные ионы имеют такие уровни в подходящих кристаллах. Населенности уровней с энергиями Е₁, Е₂ и Е₃ имеют населенности n₁, n₂ и n₃ соответственно, и в условии термического равновесия мы имеем

n₁ > n₂ > n₃

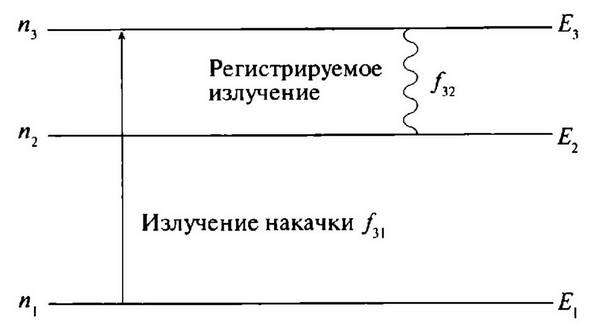

Рис. 43. Трехуровневая конфигурация парамагнитного материала

При обычных магнитных полях разности энергий между уровнями довольно малы и соответствуют микроволновым частотам. Они также малы по отношению к тепловой энергии атомов, и поэтому эти три населенности мало отличаются друг от друга.

Пусть теперь система подвергается сильному излучению накачки на частоте f₁₃, которая соответствует разности энергий между уровнем 3 и уровнем 1. Такое поле, которое мы будем называть полем накачки, очевидно, поглощается и вызывает переходы между уровнями 1 и 3. Поскольку первоначально больше атомов находятся на основном уровне 1, система будет поглощать энергию, вызывая увеличение населенности уровня 3 за счет уровня 1. Итоговый эффект заключается в том, что населенности n₁, и n₃ стремятся стать равными с увеличением n₃ и уменьшением n₁. С другой стороны, населенность n₂ не подвержена влиянию этого поля и поэтому остается той же самой. Первоначально она была слегка больше, чем n₃, но затем, в результате действия поля накачки, n₃ увеличивается за счет n₁ и может получиться ситуация, когда n₃ больше, чем n₂ и больше, чем n₁. Таким образом, между этими уровнями возникает инверсная населенность и может происходить вынужденный переход на частоте f₃₂ или f₂₁, соответствующей разностям энергий между уровнями 3 и 2, или между 2 и 1 соответственно. Разумеется, чтобы получить достаточно сильное вынужденное излучение, нужна как можно большая инверсная населенность, а так как энергии между уровнями очень малы, нужно работать при очень низких температурах.

Бломберген математически проанализировал разные процессы, которые происходят, и пришел к заключению, что инверсную населенность можно получить, например, между уровнями 3 и 2, если время, требуемое атомам, чтобы вернуться обратно в основное состояние (так называемое время релаксации), удовлетворяет определенным условиям.

В этом месте мы должны сказать, что идея использовать трехуровневую систему, пришла также Басову и Прохорову. В 1955 г. они опубликовали предложение, в котором рассматривались молекулы газа, с тремя уровнями. Они показали, что возможно получить инверсную населенность, используя подходящие поля излучения. В отличие от Бломбергена, система, предлагаемая двумя российскими исследователями, не допускала перестройки по частоте. Кроме того, не обсуждалась важность релаксации, и ни один из предложенных методов не заработал.

Возвратимся в США. В Bell Labs группа, в которой работал Гордон, поступивший в исследовательский центр после выполнения диссертации под руководством Таунса и Г. Феером, сумела получить мазерный эффект в образце кремния с примесями в согласии со схемой, предложенной Таунсом и его французскими коллегами. Немного спустя, Рудольф Компфнер (1909—1977), руководитель исследований по электронике, изобретатель лампы бегущей волны, привлек Г. Сковила, сотрудника технического отдела, работающего над разработкой твердотельных устройств. Эти два человека познакомились в Оксфордском университете, где работал Компфнер, а Сковил занимался изучением, как сделать твердотельный мазер, работающий в непрерывном режиме. 7 августа 1956 г. Сковил представил меморандум с предложением использовать кристалл этилсульфата гадолиния, свойства которого он детально изучил во время работы над своей диссертацией. Предполагалось использовать парамагнитные уровни в подходе, идентичном предложению Бломбергена. Сковил подготовил статью для посылки в Phisical Review.

Сообщения о работах Бломбергена доходили до научного центра Bell Labs, а Бломберген узнал, что что-то происходит в этих лабораториях. Бломберген хотел запатентовать свой мазер и стал беспокоиться, что он выдал слишком много информации коллегам. С другой стороны, в Bell Labs боялись, что может возникнуть неприятная ситуация с приоритетами оригинальных идей и будущими судебными процессами о патенте. Итак, Бломбергена пригласили представить свои результаты в Bell Labs, и 7 сентября 1956 г. он провел семинар в Нью Джерси (отделения Bell Labs расположены в двух местах). Сковил, не знавший о работе Бломбергена, понял на семинаре, по его собственным словам, что «Бломберген имел ту же идею и пришел к ней раньше меня. Так что я не послал мою работу в печать».
